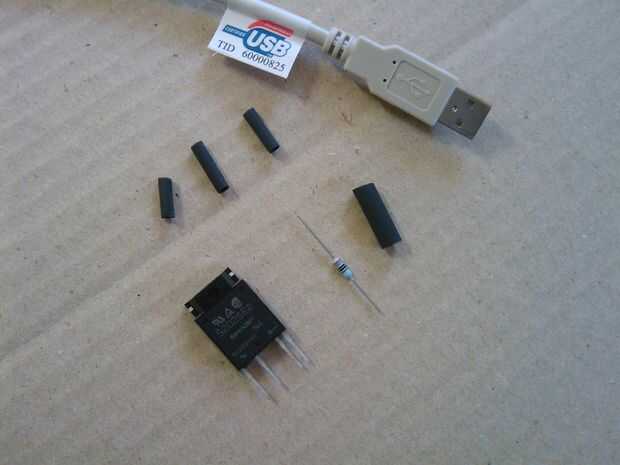

Paso 1: Partes y detalles
-"Energy Saver" de Zweibrueder
-Cable USB con conector USB normal por un lado
-manguera del encogimiento del calor

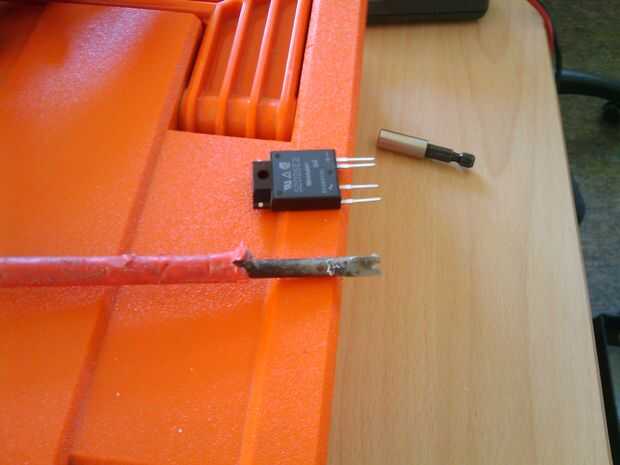

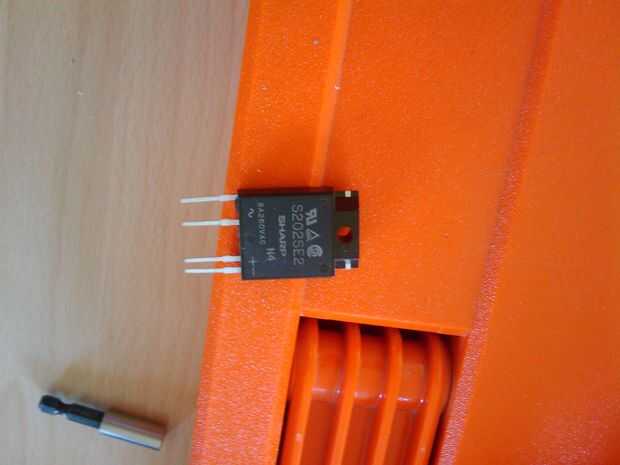

-óptica relé / SSR (hemos utilizado S202SE2 Sharp) hoja de datos
-montaje de resistencia para 5V, aquí: 330 ohmios (ver comentario abajo)
-Herramientas para cuting, soldadura...
-Destornillador (teníamos que hacer un pequeño corte para ajustar los tornillos, por lo que se utilizó una vieja)
Punto de funcionamiento del relé de estado sólido:
El punto de trabajo típico es de 20mA y 1.2V. (8mA min., máximo 50 mA)
Así que necesitarás:
(5V - 1.2V) / 0,02 A = 190 ohmios. Hemos elegido un Resistor de 330 Ohms que
fue poner alrededor y sólo dibuja 12 mA desde el USB.
Hay una nota en mi hoja de datos que el SSRs se degradan con el tiempo.
Esta es la razón para ir no a cerca de 8mA.
Diseñado para PC
Hemos seleccionado piezas para cargas de PC "normales". No debería ejecutar cargas grandes como motores o
Máquinas de la regleta.
El diseño aun funciona bien con algunos Satreceivers y TV plana con un puerto USB.
