Paso 1: Construir la fuente de alimentación
Los pasos básicos para construir esta fuente de corriente continua son:

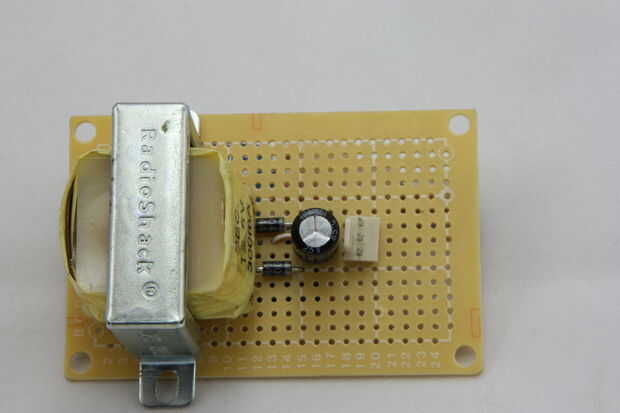

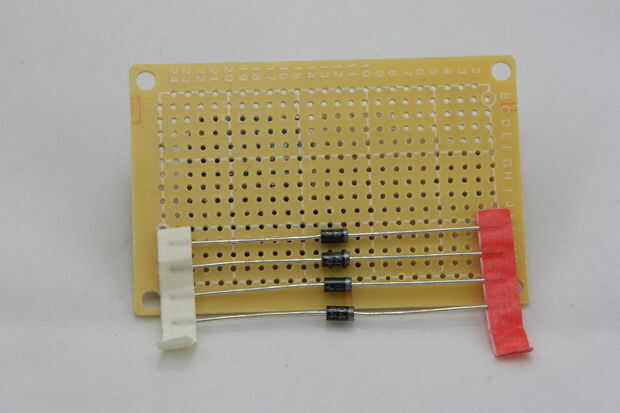

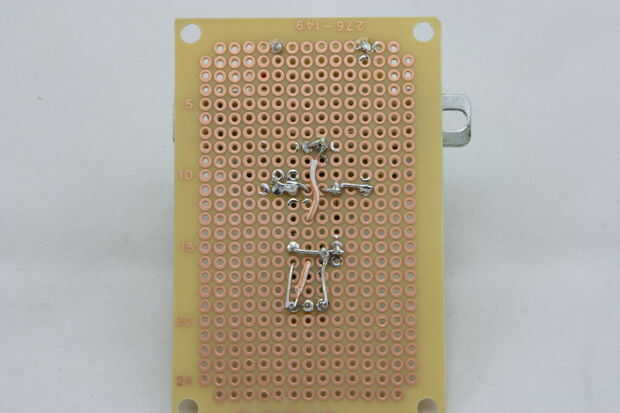

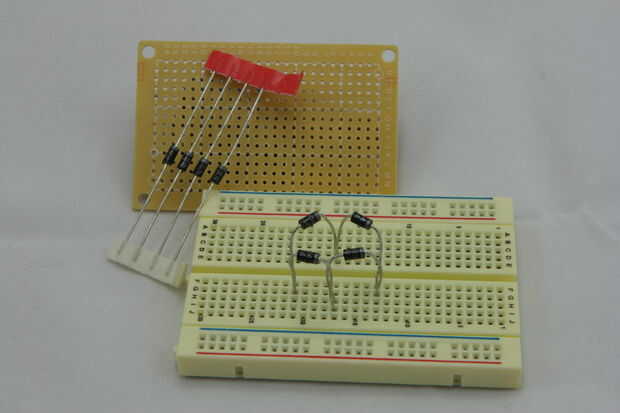

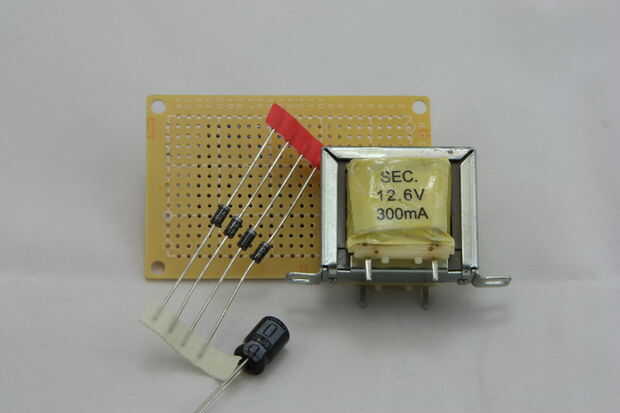

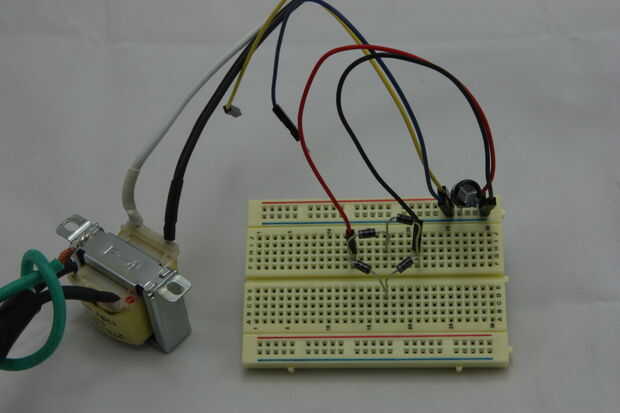

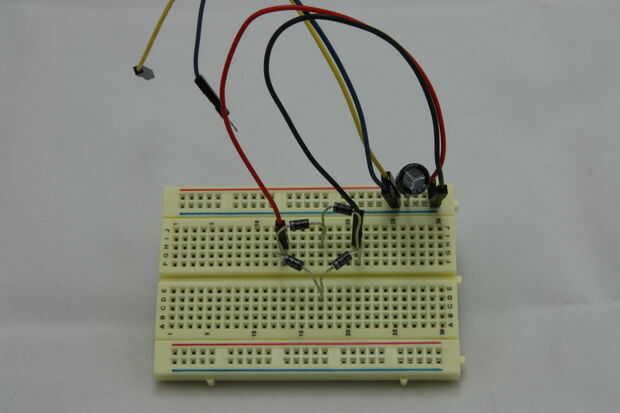

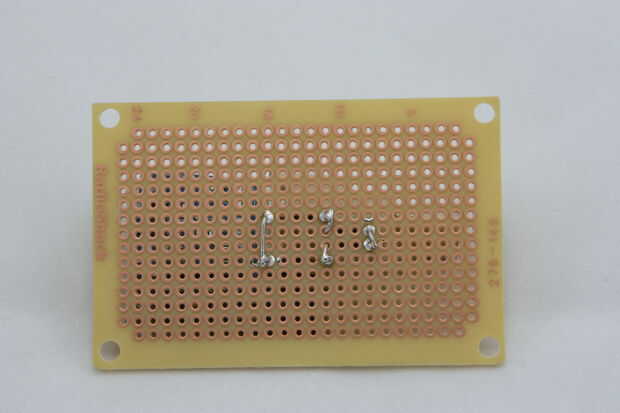

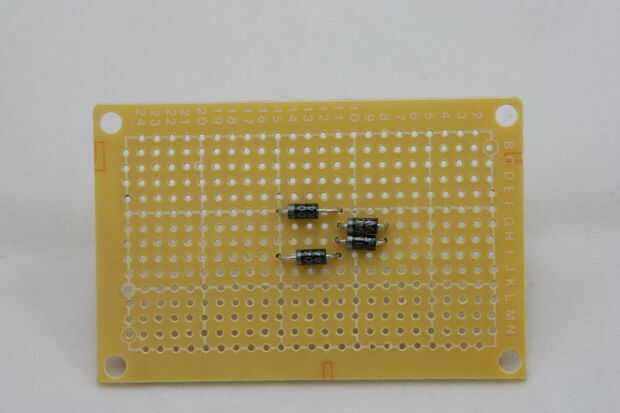

1) crear el puente rectificador - usando los 4 diodos vamos a crear el rectificador que convertirá el AC corriente DC y nos proporciona un voltaje positivo constante de CC. Imágenes 2,4,5 describen el diseño y los componentes necesarios para esta parte. Observe la dirección de los diodos y como mitad del rectificador está ubicado bajo el transformador. Colocación de esta porción debe permitir el transformador para sentarse encima de ella y exponer lo positivo la mitad (como se muestra en la imagen principal). Esto permite fácil conexión del transformador secundario a nuestro rectificador y ayudar a ahorrar algo de espacio (imagen 7). Puede utilizar el diodo conduce para hacer la conexión de rectificadores en la parte inferior de la Junta Directiva (imagen 8)
2) montaje transformador - Monte el transformador anterior el rectificador asegurándose de que la secundaria es del lado rectificador, las lengüetas de la soldadura en el lado para sujetar el transformador en posición inferior. ahora es un buen temporizador conectar el secundario al rectificador. Incluso puede añadir un par piezas cortas del alambre 16awg/14 en el lado primario, vamos a necesitar estos más tarde para cablear el interruptor, tomas de corriente, relés.
Lugar 3) condensador - el condensador y use sus conductores de cables en los rieles del positivos y negativos (el largo es + en la tapa), entonces la soldadura en su lugar.
4) hacer las conexiones finales a los negative(ground) y los carriles positivas del rectificador (aquí utiliza un conector de 3 pines pero duro puede cable un enchufe de alimentación de DC, o incluso derecho a la placa de relé de entrada).
