Paso 2: Preparar el recinto

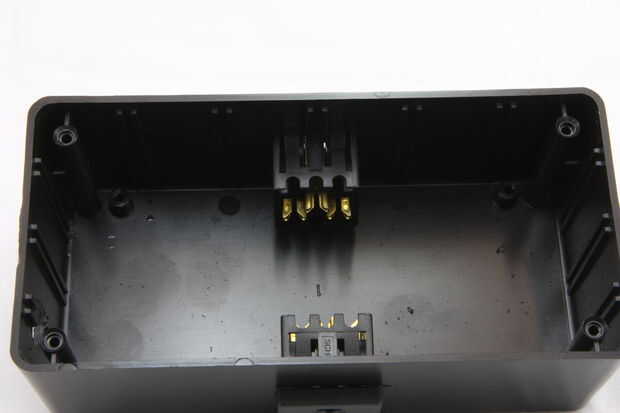

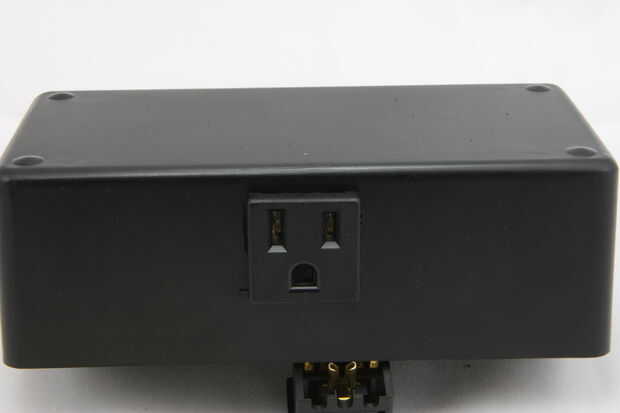

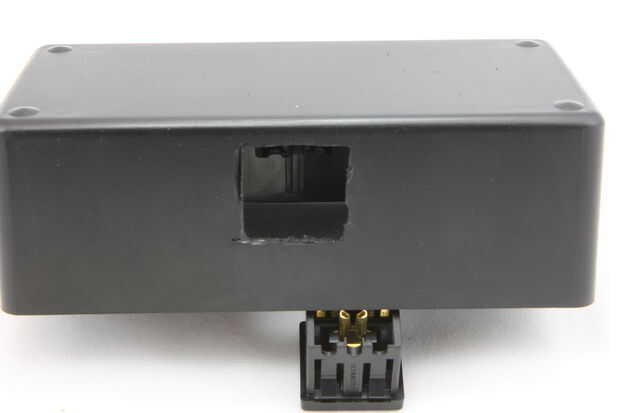

Necesitamos dos recortes cuadrados de 1 "x 1" para la presión en los alvéolos; Estos deben ser situados en el centro de la caja hacia la parte superior. Me perforaron unos cuantos pequeños agujeros alrededor del perímetro y terminar el corte con un cuchillo afilado exacto, pero necesita un poco de retoque de la dremel.

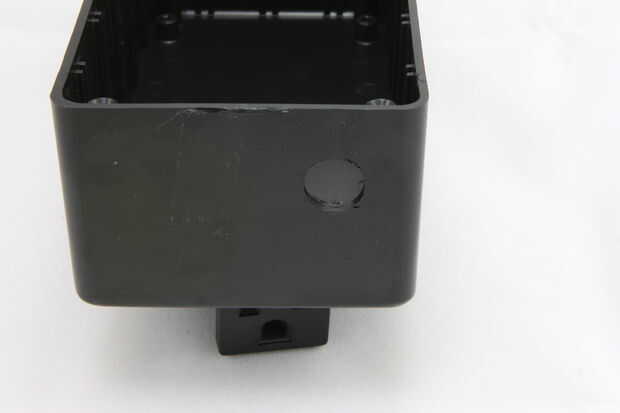

Después de terminar los cortes toma su tiempo para perforar un par de 9/16 orificios para el cable de alimentación y el interruptor de encendido.
La ubicación de estos es bastante importante ya que necesitamos de la falda por el transformador y cable todavía nuestra carga dentro y fuera del interruptor. Como se muestra en las imágenes colocó en línea a la izquierda de la caja con el interruptor en el interior del transformador.
Ahora tenemos nuestro agujero de 9/16 arrancador y terminar con la dremel para que coincida con nuestro tamaño de interruptor de energía (se puede utilizar un 7/8 creo que lograr esto en una sola tarea). Como antes de la ubicación debe coincidir con el cable de alimentación y transformador a darnos el espacio suficiente para un trabajo de cableado decente.
Una manera fácil de perforar estos agujeros más grandes es sólo aplicar suficiente presión para perforar ligeramente; una broca afilada probar y agarrar que puede hacer difícil. También una prensa del taladro con un accesorio que esta muy fácil jejeje.
Una vez los agujeros podemos poner el alivio de la tensión en el cable de alimentación y engarzado con las pinzas. Si utiliza el cable de energía como nuestro cableado extra, tendrá que asegurarse de cortar nuestro extra ahora. Insertar el anclaje puede ser bastante difícil, sobre todo con el cable de calibre mayor. Si te parece demasiado difícil puede recortar un poco leve fuera del agujero, pero te recomiendo que uses el 9/16 como hace un ajuste estable realmente agradable.

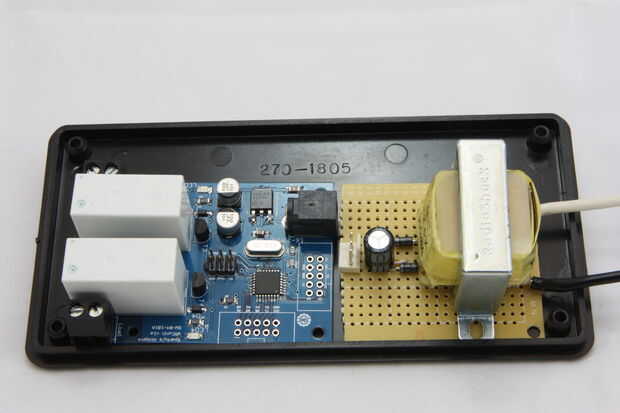

La última parte de este paso es montar la fuente de alimentación y placa al recinto base de relé. Disposición general que elegimos se muestra en la última foto y le da suficiente espacio para colocar el interruptor y zócalos en. Una vez que se encuentran marque los orificios y perfore con una broca de 3/32. Utilizamos pcb estándar tornillos a alquiler las tablas abajo, quizás tenga que ajustar el tamaño del taladro para el hardware disponible.
