Paso 9: Instalación de en el coche

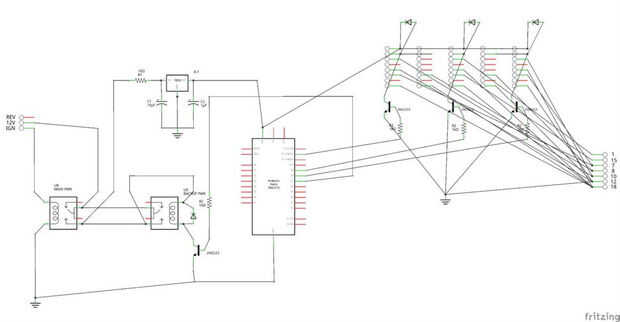

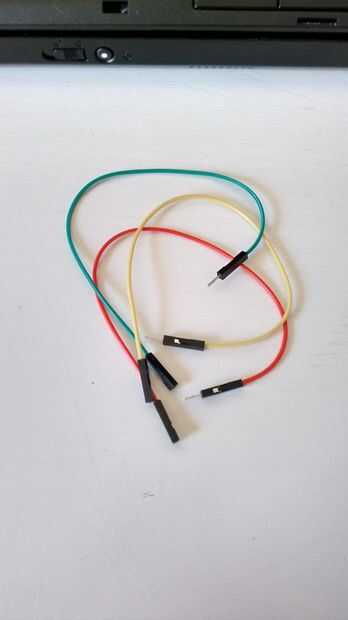

Conectar la marcha atrás, encendido y + 12V cables Linkit un D10, D12 y D7 respectivamente. Utilice un relé adicional para proteger la placa. Ver adjunto fritzing esquemática con todos los detalles.

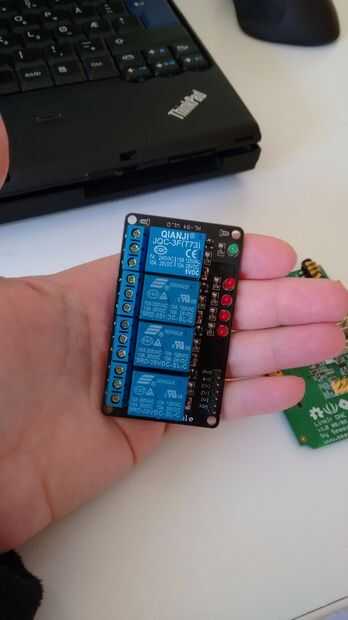

Observe que cada relé tiene un poco de ayuda impreso junto a los bloques de terminales. Muestra que contacto está conectado cuando no se aplica gatillo (normalmente cerrado - NC) y que no está conectado (normalmente abierto - NO). No ver los contactos.
Conectar los cables 1, 7, 8, 10, 12, 15, 18 del paso 7 al relé no tarjetas contactos en esta manera:
Relé 1: los cables 1 y 7
Relé 2: los cables de 8 y 10
Relé 3: cables 12 y 15
Relais 4: cables 12 y 18

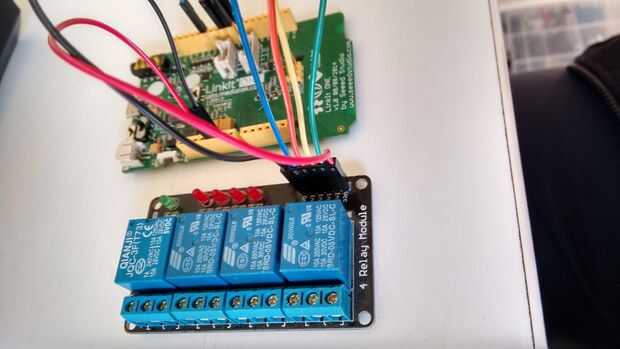

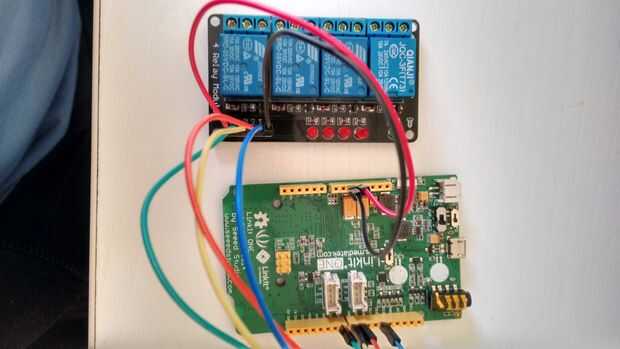

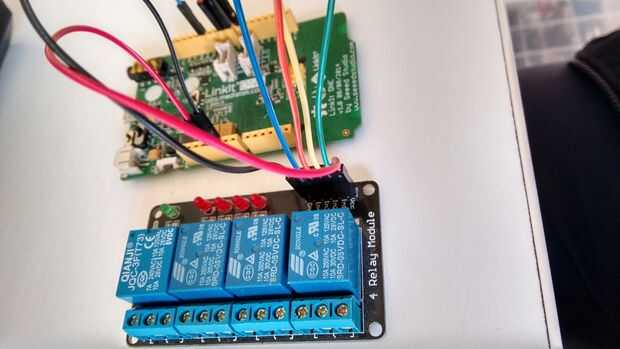

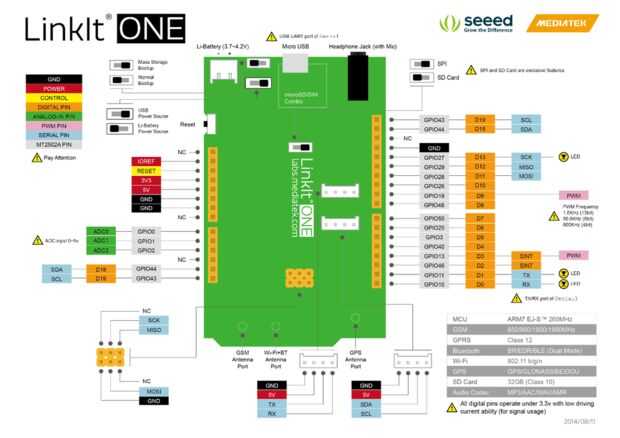

Conectar uno de Linkit D7, D8, D9, D12 a relé de entrada 1, 2, 3 y 4 respectivamente.
Por último pero no menos energía!
Conectar el + 5V hacia fuera desde el adaptador para encendedor Linkit 5V IN y el Vcc del módulo de relés.
Conectar-(tierra o GND) hacia fuera desde el adaptador para encendedor y Linkit GND a GND del módulo de relé.
