Smart Twitter cafetera (3 / 6 paso)

Paso 3: Conecte la cafetera

Ahora es el momento para conectar la cafetera con el Galileo. Nosotros sólo necesitamos conectar el pin RX, el pin de TX y el conector de tierra con los pasadores correspondientes de nuestra cafetera.

Pero, ¿cómo puedo encontrar estos pines?
Los chicos de http://protocol-jura.do.am/ hicieron un gran trabajo y descubrieron que los pernos a utilizar: http://protocol-jura.do.am/index/serial_interfaces...

Tenemos una cafetera con una interfaz de 5 puertos.

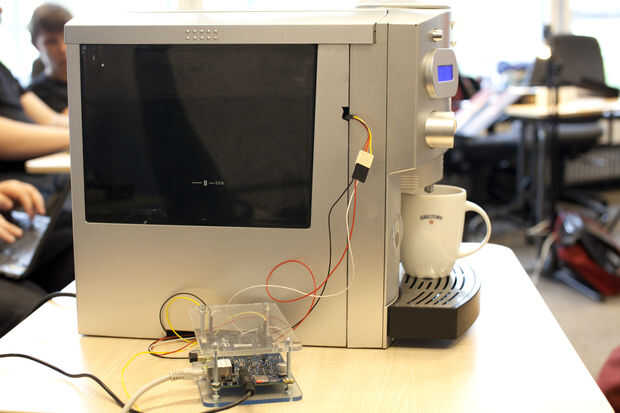

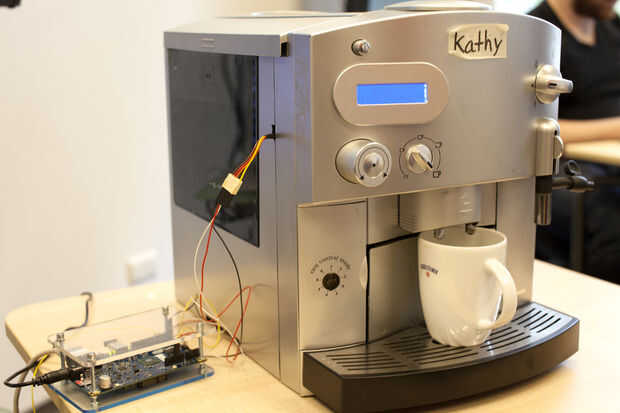

Conectar el pin RX de la cafetera con el pin 0 de Galileo y el pin de TX de la cafetera con el pin 1 de la Galileo y finalmente el pin GND de la cafetera a uno de los pines GND de la Galileo.

Eso es todo! Se conectaron correctamente su cafetera con la Galileo!
