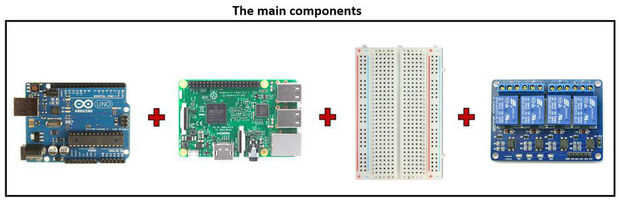

Paso 1: Los componentes principales
Para este proyecto, se deben comprar los componentes principales:
-Arduino:
El cableado se hace en el Arduino, así que tienes que pensar en comprar cables hembras y machos para ella.
En cuanto a alimentación, Arduino debe conectarse a Raspberry PI. Para ello, utilice un cable USB.
El enlace para comprar el cable: https://www.amazon.fr/imprimante-scanner-QUALITE-...
El enlace para comprar Arduino: https://www.amazon.fr/gp/product/B01AXOEIL4/ref=pd...
-Frambuesa PI 3:
La frambuesa PI se utiliza para conectar el SmartAquarium con Internet.
En cuanto a la alimentación, es necesario utilizar una fuente de micro-USB de 5V.
El enlace para comprar la fuente de alimentación: https://www.amazon.fr/Aukru%C2%AE-Alimentation-Cha...
El enlace para comprar la frambuesa PI 3: https://www.amazon.fr/Raspberry-Pi-3-Model-B/dp/B0...
-Un protoboard:
La placa es el elemento central del proyecto.
El enlace para comprar este: https://www.amazon.fr/Adafruit-Full-sized-breadboa...
-Un relé:
Para nuestro proyecto, decidimos controlar múltiples dispositivos:
-La iluminación de los leds a través de un sensor de luz fotocelda;
-Encendido de una estufa gracias resistencia a un sensor de temperatura;
Para ello, compramos un relé que permite separar la parte de control (Arduino) y la unidad de potencia. Elegimos 4 relés del modelo "Songle: SRD-05VDC". Tiene la característica siguiente: 10A 250V / AC. Es importante saber esta información porque significa que no es posible instalar equipos de más de 2500 W porque el relé no acepta una corriente mayor a 10A 250V de tensión. El tipo de relé corresponde a nuestro proyecto ya que cuenta con clavijas macho adaptados para Arduino. Además, tiene un orificio en cada esquina que se fijan en la placa detrás del acuario. Para el suministro de relevador, tiene dos clavijas: un pin a 5V y el otro a la masa. El control del relé se conecta a un pin único y puede realizarse durante el cambio de la tensión. De hecho, el cambio se produce cuando el voltaje pasa de 5V a 0V.
El enlace para comprar este: https://www.amazon.fr/Neuftech%C2%AE-bouclier-s%C3...
