Paso 2: Cosas de electrónica

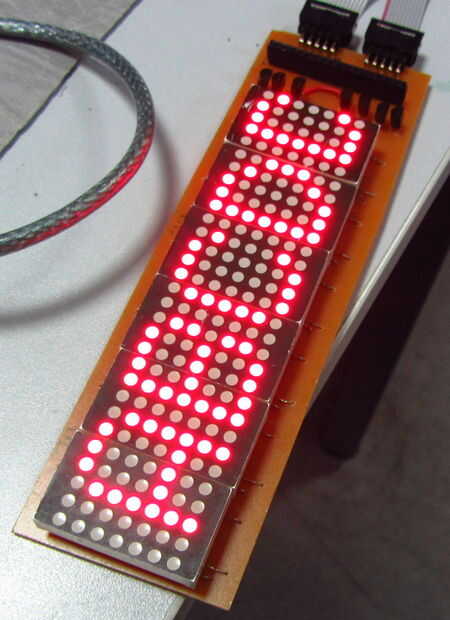

Para el movimiento en sentido vertical led Panel, he utilizado:
Matriz de puntos 5 x 7 Led Panel (x6)
MBI5026 16 bits conductor actual constante del LED lavamanos (x2)
Transistor PNP BC307 de propósito General (x7)
Estoy alimentando los datos de cada fila en serie mediante el uso de la register(MBI5026) de desplazamiento de 16 bits. Tenga en cuenta que MBI5026 puede utilizarse como un sumidero de corriente, por lo que no se la fuente actual. He utilizado siete transistores para fuente de la corriente para cada fila. Estoy controlando los transistores y también los datos en serie para cada fila con arduino.

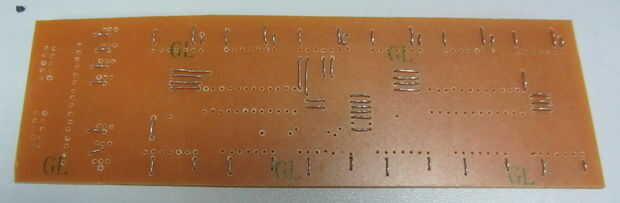

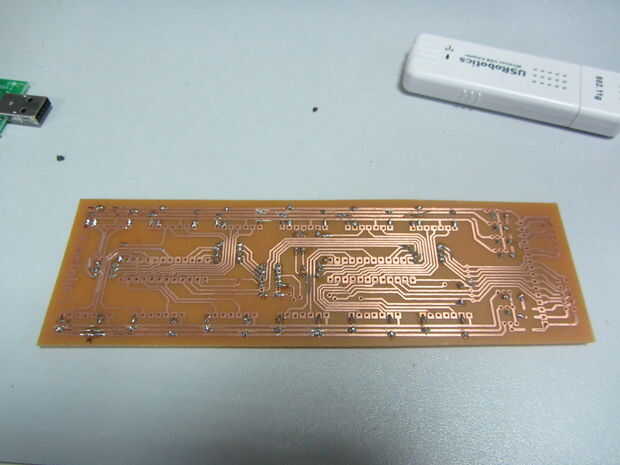

Diseño de PCB se une también aquí. Tenga en cuenta que, paneles de matriz de puntos tienen tan muchas conexiones que no puedo diseñar una capa pcb sin utilizar puentes.
De la energía Led RGB en el lado trasero:
Leds de potencia consume corriente alta por lo que necesitan circuitos conductor especial. Hay diversas posibilidades para construir tal circuito del conductor. Más fácil es utilizar algún tipo de disipador de corriente y resistencia muy pequeña. ULN2003 tiene 7 lavabos actuales dentro. Conecte el terminal positivo de los LED de alimentación positiva y negativa terminal a los terminales del ULN2003 con resistencias en serie, respectivamente. Estoy usando 1 ohm para limitar la corriente de PowerLeds. Si asumimos que, Led dibuja 300ma, habrá 300mV de caída de tensión en la resistencia, que es lo suficientemente pequeña como para encender el led.
Terminales de entrada de los ULN2003 está conectado a los pines de arduino pwm para que puedo ajustar el brillo y el color del led con arduino. Puede hacer efecto fading genial utilizando leds rgb.
Arduino también desempeñará un papel entre Beaglebone y el movimiento en sentido vertical Led del panel. Conexión entre Arduino y el Beaglebone es conexión en serie. No quiero quemar mi Beaglebone accidentalmente, por lo tanto utilicé ardunio para todas las materias que requiere relativamente de gran intensidad. Ya he terminado con todo el diseño, descarga la parte de arduino, que...
