Paso 3: hacer 123D
Importación de

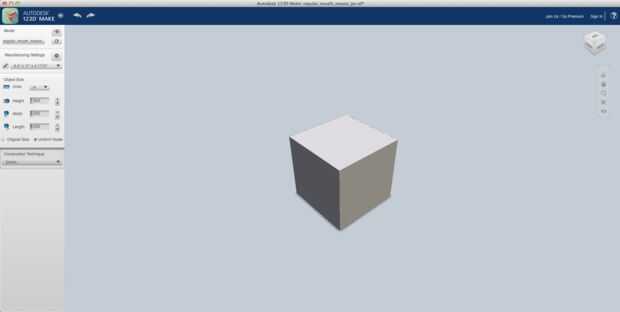

Abrir Make 123D y utilizar "Import..." para seleccionar el archivo STL. Se te presentará a su cuadro en un espacio de trabajo gris. En este punto, compruebe que sus dimensiones coinciden con la realidad. He encontrado que la importación puede reducir tamaños. Si esto sucede, no se preocupe. Simplemente ajuste el panel de la izquierda.
Enclavijado de corte
Para esta parte del proceso, no puedo tengo la mano muy mucho. Su objeto será diferente a la mía. Le mostraré cómo iba con el tarro de masón y sólo tendrás que experimentar para su resultado preferido. Cometer errores y divertirse!

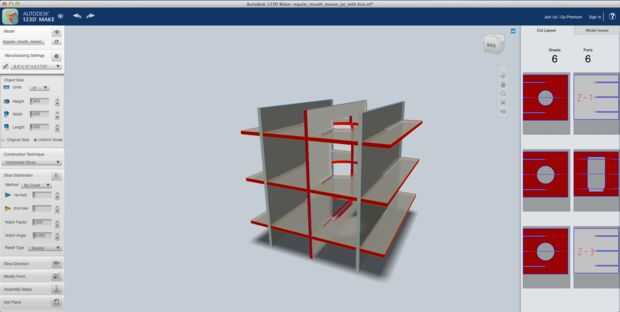

Para lo que queremos lograr con la fabricación de nuestros enrejados, hay dos opciones viables bajo el panel de construcción: rodajas de enclavijado y Radial. Comencé a preparar este Instructable usando rebanadas enclavijado. Esta herramienta toma tu objeto 3D STL y rodajas en aviones a lo largo de dos ejes perpendiculares. El número de planos puede ajustarse y por causa de la cordura, reduce a 3 o 4 por eje por ahora. Usted verá rápidamente cómo funcionarán las particiones. Ocupan un volumen cúbico (generalmente) pero hay un claro vacío en su interior donde su objeto se sentará con seguridad. Usted puede tiene que reorientar la dirección de segmento para obtener los planos que se cruzan el vacío justo. Utilice los pasos de ensamblaje para ver una animación de cómo se verá el cartón cortado. Esto es donde usted puede notar algo raro sucede, o no!
Radial

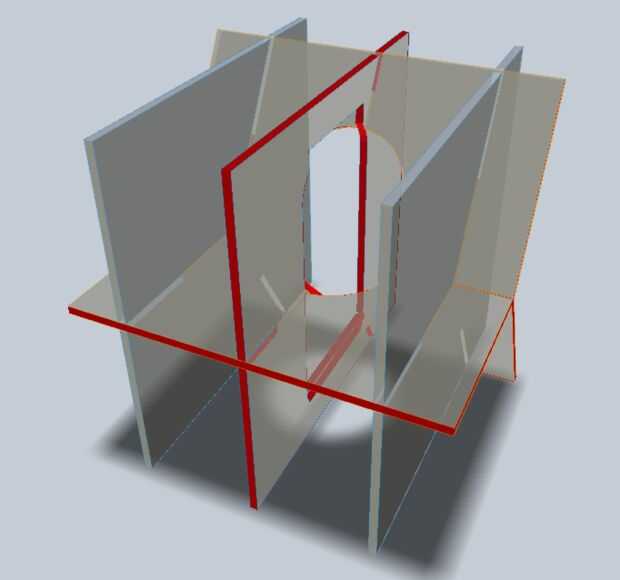

123D make no sabe que un objeto sólido se sentará finalmente en el centro vacío. Así que intenta construir los planos de la caja de manera que atravesaría! ¡ Es como un mago novato activamente corte a voluntario en medio en el escenario!
Para mi sorpresa, he encontrado que utilizando la configuración Radial para ser mejor. Donde los sectores entrelazados son rectilíneos y utiliza un método de construcción que corta a través y a través de la caja, el estilo Radial se construye desde el exterior en el centro. Así que, si tienes un objeto sólido en el medio, las rebanadas entrantes deja en o cerca del centro. Su kilometraje puede variar. En el caso de este tarro de masón, fue no sólo más fácil de construir con la Radial, pero guardado un poco de cartón. Como se puede ver arriba, elegí 4 planos verticales y 3 planos radiales. Mientras que podría haber hecho 4 y 4, me gusto mucho la asimetría de 4 y 3.
Haz planes
Cuando haya terminado de girar ejes y reproduce las fases de montaje, listo láser corte. Ha habido un adelanto de lo que tu corte de hojas se ven como todo el tiempo que has estado trabajando en el 123D. Usted puede ajustar el tamaño de la hoja a la izquierda y ver el resultado a la derecha. Hay una opción personalizada útil cuando te atrancas con hojas irregulares como lo hago. Haga clic en planes de conseguir en el panel izquierdo de la parte inferior y exportar el formato de archivo preferido.
