Hola, soy Luis, y diseñé el hardware en la Pantalla de SmartMatrixde código abierto. Este instructable muestra cómo construyó el primer prototipo de SmartMatrix que tiene toda la funcionalidad de la pantalla de SmartMatrix, pero puede hacerse con piezas fácilmente disponibles. La pantalla final de SmartMatrix tiene toda la electrónica integrada en una placa personalizada, incluye un láser de corte de marco y previamente se suelda para monta rápidamente con sólo un destornillador. Para aquellos (como yo) que algo construido a sí mismo y para personalizar fácilmente el hardware o el firmware, esta opción DIY es para usted.
Espero que lo disfruten SmartMatrix!
¿Qué es SmartMatrix?
SmartMatrix es un visualizador de música hermosa exhibición de arte dinámica, exhibición de arte de videojuegos y más. Es controlable, personalizable y extensible, permitiendo mostrar tus propias animaciones y mensajes.

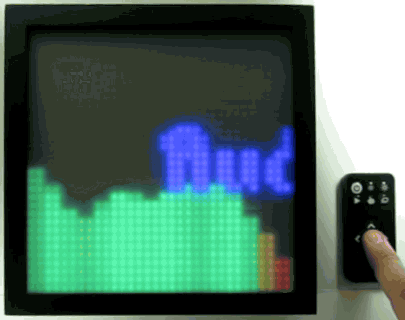

Personalizar lo que aparece en la pantalla con el control remoto: elegir lo que es jugar, mostrar un reloj o un mensaje en la parte superior y cambiar la configuración, todo desde el control remoto. No necesitas un ordenador o un teléfono para controlar lo que aparece en la pantalla.
Patrones se generan sobre la marcha por SmartMatrix y pueden personalizarse mediante la selección de una paleta de colores para que coincida con su decoración o estado de ánimo. Más de 32 patrones se construyen en SmartMatrix.
Patrones de audio reaccionan a la música conectada mediante un cable de auriculares-estilo. Ciclo a través de los patrones incluidos junto con su paleta de color favorito. Conecte SmartMatrix al puerto de salida de línea de tu tarjeta de sonido o stereo, o utilice el adaptador Y para aprovechar la señal entre la fuente de audio y altavoces.
Jugar a 32 x 32 píxeles GIF animados en SmartMatrix. Buscar, convertir o crear su propio 32 x 32 píxeles GIF con cualquier software que salidas de archivos GIF y arrastre a la impulsión del USB SmartMatrix para agregar nuevas animaciones. Es muy fácil de usar herramientas online para convertir grandes videos y GIFs en tamaño 32 x 32 píxeles, y que estamos compartiendo una colección cada vez mayor en nuestro sitio Web.
Encima de cualquier contenido (patrones, patrones de Audio, animaciones), puede mostrar un mensaje de desplazamiento o de reloj. A construido en el módulo de reloj en tiempo Real seguimiento de la época, con respaldo de batería para mantener el tiempo incluso cuando desconectada.
Este proyecto se puede completar en unas pocas horas.
Costo estimado del proyecto
La lista de origen fue optimizada para reducir proveedores para ahorrar en el envío (las estimaciones de envío son a código postal 10065, impuesto no está incluido):
- Electrónica de Adafruit - $124,30 + envío $9,10
- Electrónica opcional de Adafruit - $9,00
- MSGEQ7 Dev Junta de madeatrade en eBay - $12,95 + gastos de envío de $2,95
- Helado acrílico de Acrylite tienda - $12,62 + envío $17,99
- Cable opcional de chip - $2,04 + envío $3,95
- Marco de Amazon o de otras fuentes - precio varía $19,76 precio a partir de la publicación, envío varía
- Tornillos M3 de ferretería local o tienda de piezas de computadora - estimación de $1
Base piezas + gastos de envío: $170,63 + $30,04 envío = $200,67
Con toda la electrónica opcional: $181,67 + $33,99 gastos de envío = $215,66
Herramientas y conocimientos necesarios:
Este tutorial utiliza herramientas sobre todo común, aunque es necesario un cuchillo especial para acrílico de corte.
El kit de protector de SmartMatrix se puede montar con conocimientos básicos de soldaduras y aplicaciones a través de componentes de agujero. Las pastillas en el Teensy del cristal de reloj son muy juntas y pueden ser difícil para un principiante. El cristal de reloj puede reemplazarse con el módulo RTC opcional como alternativa a llevar un registro de tiempo.
Lista completa de herramientas
Para el montaje del protector de SmartMatrix:
- Alicates de punta
- Soldadura de hierro
- De la soldadura
- Cortador diagonal
- Peladores de alambre
- Destornillador de cabeza plana pequeño
- X-acto o cuchillo de similar
- Recomienda: multímetro
De acrílico de corte:
- Cuchillo de acrílico
- Regla de acero inoxidable
- Marcador fino (como fina Sharpie punto)
Para cortar MDF panel posterior:
- Tijeras
- Cuchillo de la manía
- Cuchillo para uso general
- Regla de acero inoxidable
- Cinta
- Taladro
- Pedacito de taladro pequeño (aproximadamente 1/16")
- 3/8" o taladro 3mm
