Paso 4: Corte MDF

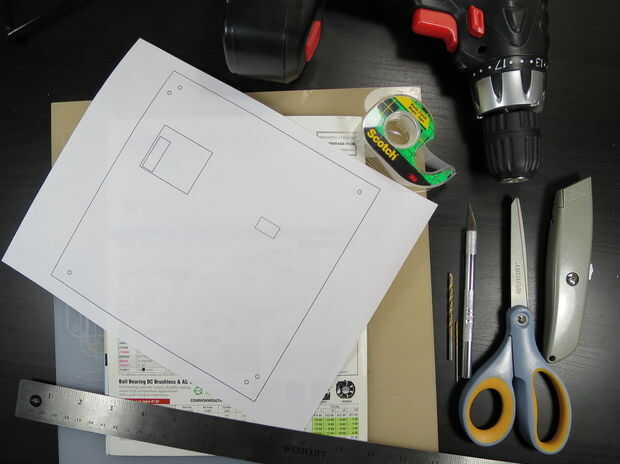

Herramientas necesarias
- Tijeras
- Cuchillo de la manía
- Cuchillo para uso general
- Regla de acero inoxidable
- Cinta
- Taladro
- Pedacito de taladro pequeño (aproximadamente 1/16")
- 3/8" o taladro 3mm

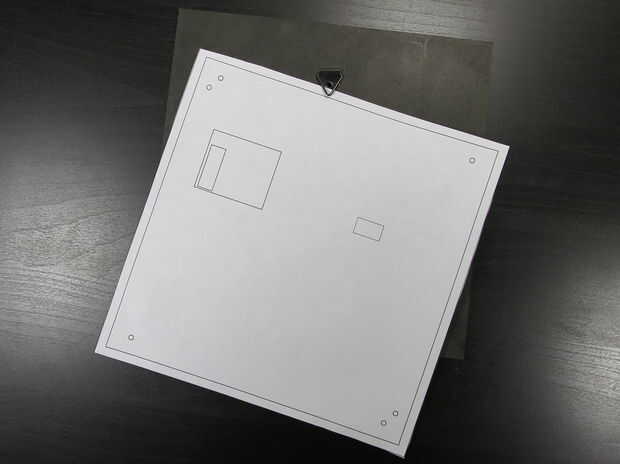

Imprimir la plantilla que coincide con la parte posterior de su panel LED. Asegúrese de que al imprimir la escala es 1:1 para que las dimensiones de la plantilla son exactas. Quizás desee Compruebe con una regla que el contorno del panel en la plantilla de 192mm, y el 8" Plaza realmente 8" a través de.
Las plazas exteriores pueden ser demasiado grandes para imprimir en la impresora. Usted podrá ver dos de las cuatro líneas exteriores a un mínimo, y usted puede centrarse la plantilla en el MDF si las líneas están disponibles en uno o dos lados.
Es posible que ninguna de las plantillas siempre coincidirá con su marco. Ver la nota de la página de producto de Adafruit: "estos paneles son stock del resto de las fábricas que hacen enormes tableros de luz. Por esa razón, el aspecto y el tamaño pueden variar de lote a lote". Post en los comentarios con una imagen si no coincide con su panel.
Si no está seguro de la plantilla coincide con la pantalla, puede hacer unos agujeros en la plantilla con su cuchillo, emparejar las patillas polarizantes y agujeros de montaje en el panel, deslice la plantilla en el panel y asegúrese de que los orificios se alineen. Cortar los rectángulos para el conector de alimentación y el conector de entrada de datos y asegúrese de que están en el lugar correcto así que el cable de alimentación y SmartMatrix escudo puede caber en el lugar. Una vez que hayas verificado puede imprimir una copia para hacer los cortes reales y la perforación.

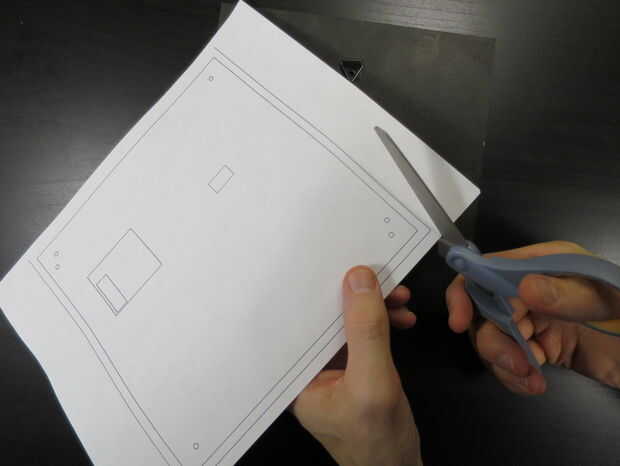

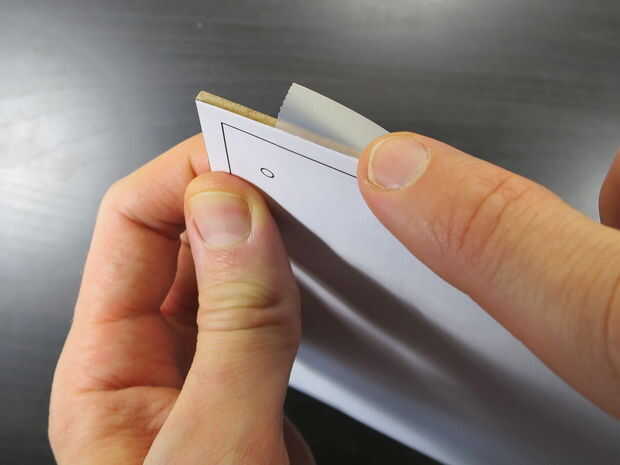

Corte el exceso de papel alrededor de la plantilla para que coincida con el MDF de 8 "x 8" y cinta adhesiva en el MDF en el lado que da hacia fuera. Si totalmente no imprime el cuadrado de 8 "x 8", estimación o medida de donde crees que las líneas sería y cortar un cuadrado.

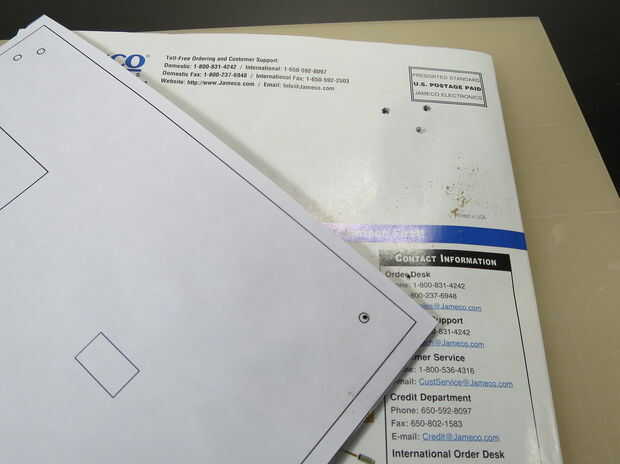

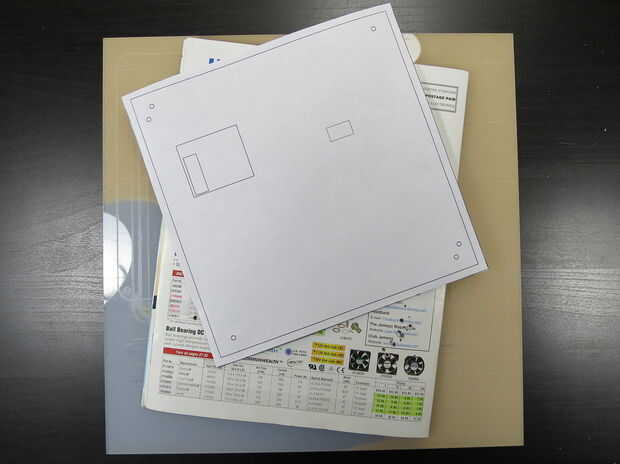

Proteger la superficie de trabajo con algo que no puede perforarse fácilmente a través de y no te importa que marcó para arriba. He utilizado una hoja de scrap de acrilico. Agregar una revista o catálogo de espesor en la parte superior que no le importa arruinar.

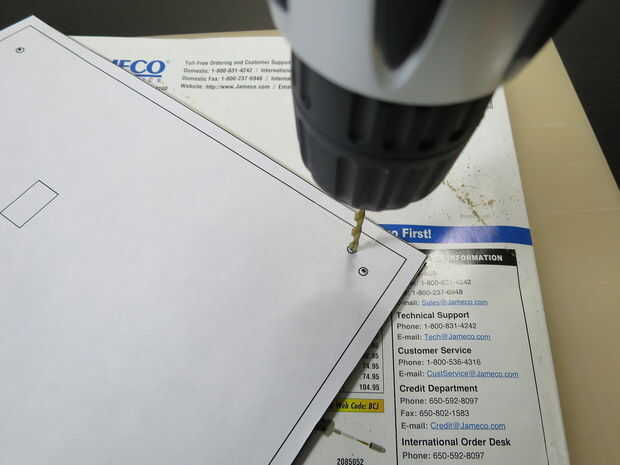

Poner un poco pequeño en el taladro para hacer agujeros piloto que serán más fáciles de hacer con precisión que un poco más grande. Usé un 1/16" bits. Usted debe ser capaz de sentir cuando llegas con el MDF y empezar a taladrar en el catálogo para no perforar muy profundo.

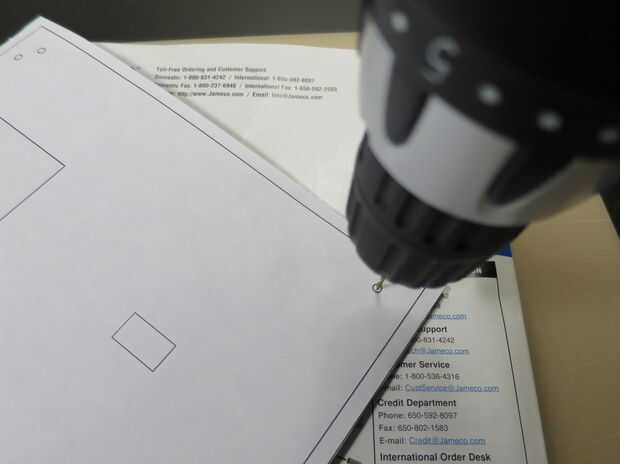

Ahora cambie a una 1/8" o 3mm broca y perforar los orificios piloto para ampliarles. Sólo debe tomar un par de vueltas de la broca para pasar por el MDF. Tenga cuidado de no taladrar demasiado ya que es difícil sentir cuando te has ido por el MDF y en el papel.

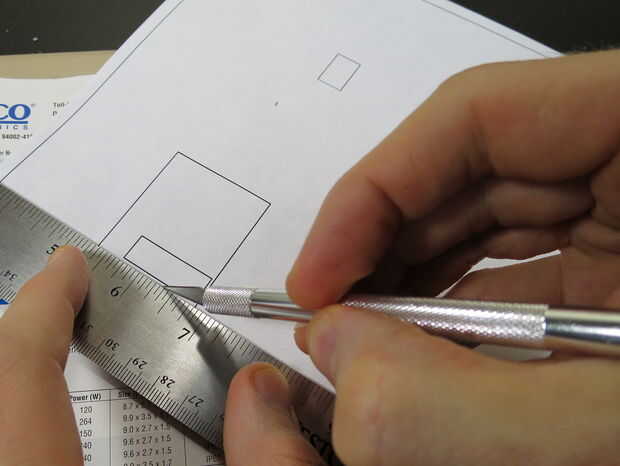

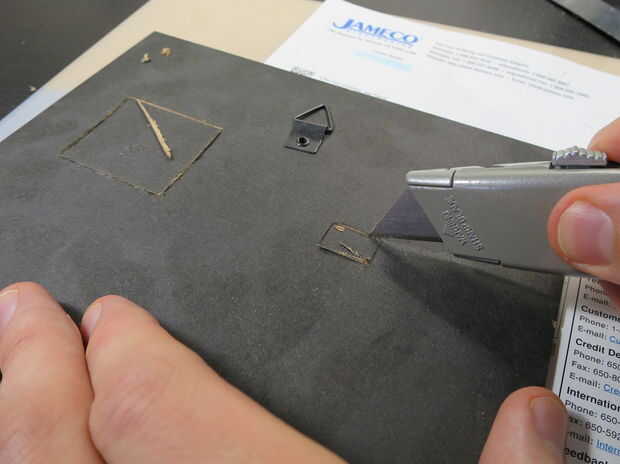

Use una navaja X-acto y una regla del acero inoxidable para anotar los rectángulos donde el escudo SmartMatrix y cable de alimentación llegará a través de MDF. El objetivo aquí no es para cortar el MDF, pero hacer profunda suficiente cortes que un cuchillo más pesado del deber puede seguir y terminar. Mantener la regla en el exterior del rectángulo, así que si el cuchillo se flexiona y se desvía de la línea recta el corte extra será en el MDF que es lanzado lejos.
Retire la plantilla para que pueda ver el MDF.

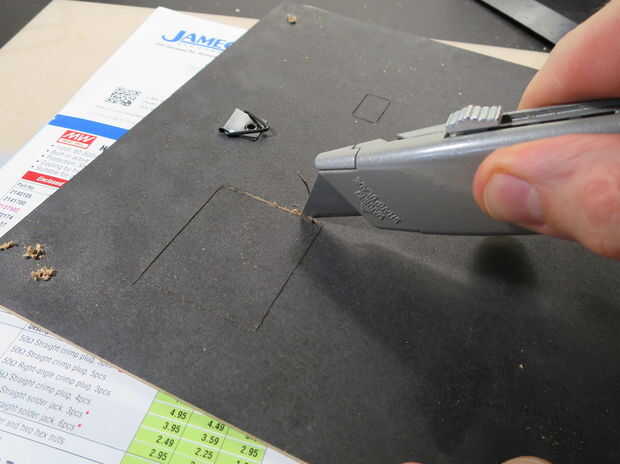

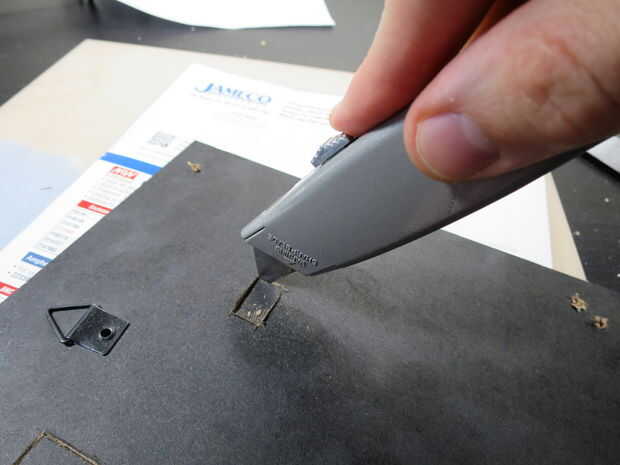

Interruptor para el cuchillo y hacer algunos cortes más difíciles que deben empezar a ir por la parte posterior del MDF. Los cortes a partir de una esquina y corte para apenas pasado el medio de la línea, luego gire el MDF todo y corte de la esquina opuesta para que usted corte las esquinas limpiamente sin ir demasiado lejos.
El rectángulo pequeño para el conector de alimentación será más difícil de cortar a través, como no hay mucho espacio para mover el cuchillo. Puede que tengas mejor suerte usando la punta del cuchillo en las esquinas y empujando hacia abajo para cortar los bordes cortos del rectángulo.

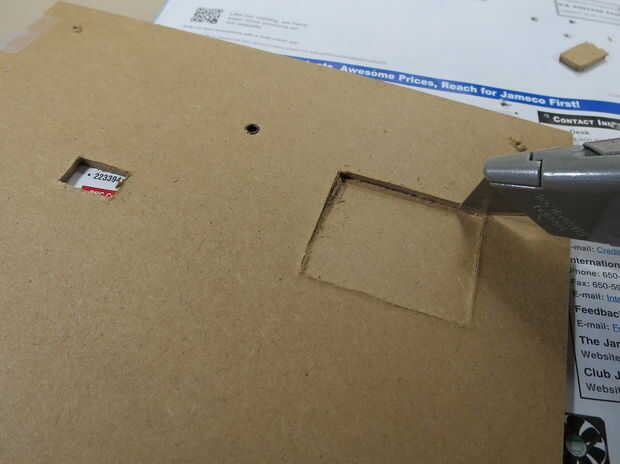

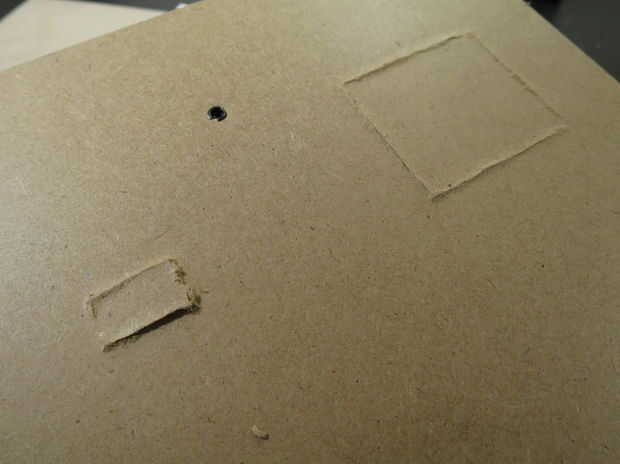

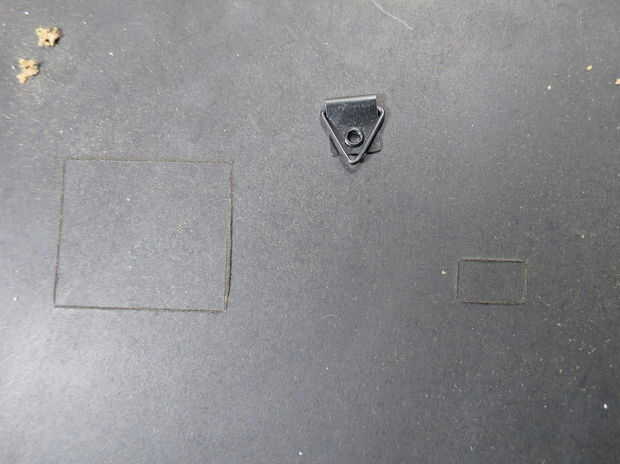

Voltee el MDF y compruebe para ver si el cuchillo es cortar a través. Cuando pueda ver el contorno de la caja en el reverso, incluyendo todas las esquinas, usted puede empezar corte desde el lado inverso para completar los cortes y empuje la hoja rectangular de MDF.
Limpiar el polvo del MDF, luego presione el MDF en el panel. Los pasadores de polarización deben sujetarlo para la fijación de los tornillos.

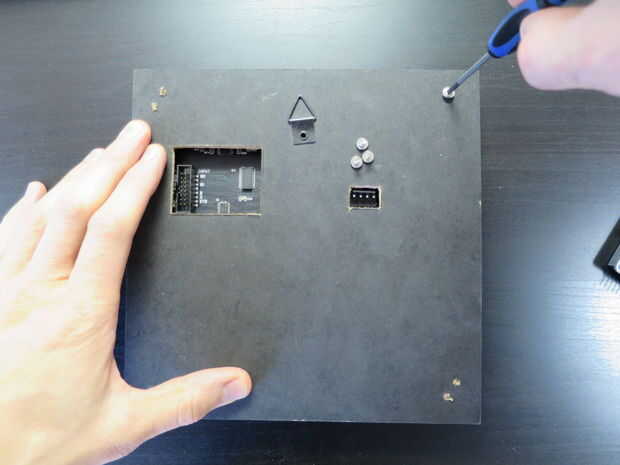

Añadir los cuatro tornillos rinconeros
