Paso 6: Conectar el Sensor IR
Con los cables puente de Adafruit
Hay dos opciones para conectar el Cable del receptor IR. Si usted ordenó el cable del chip o compra el paquete de SmartMatrix, vaya a la sección siguiente

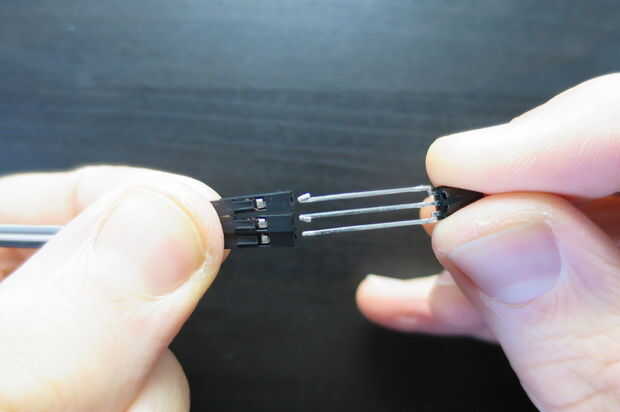

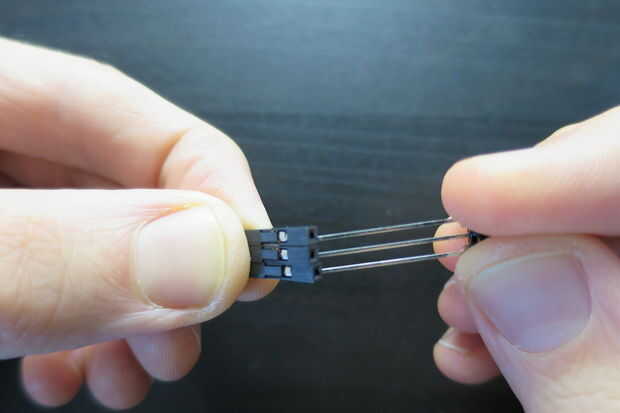

Inserte los tres pernos del sensor de infrarrojos en los cables de Jumper hembra-hembra, pero la conexión probablemente sea un poco floja.

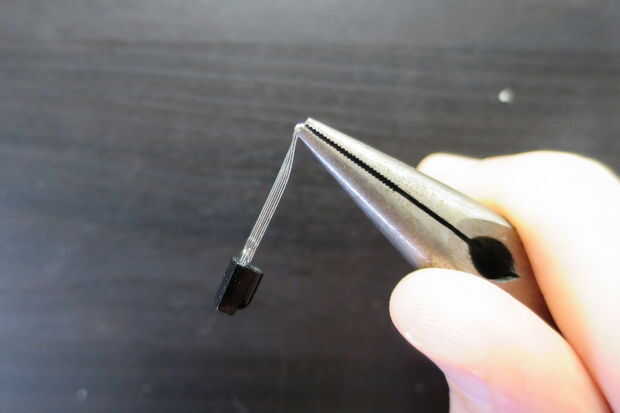

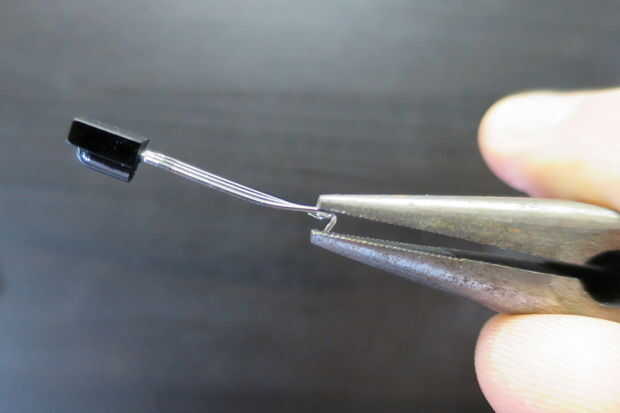

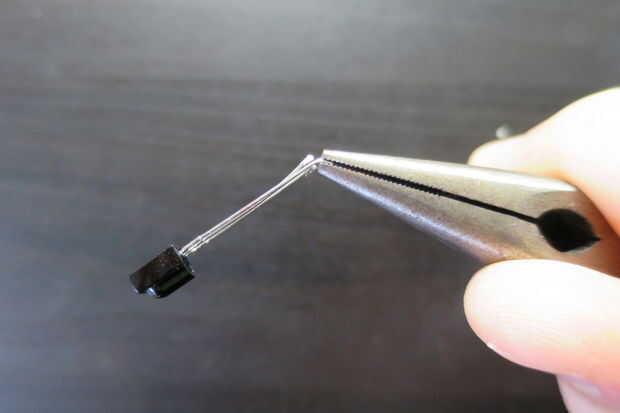

Para hacer una conexión más segura, utilice alicates de punta para doblar el extremo de las clavijas del sensor en sí mismos duplicar el espesor.

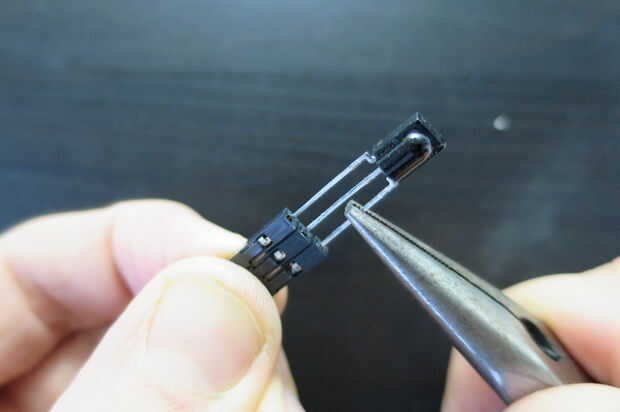

Ahora al insertar los pernos en el puente de los cables, la conexión será apretado un poco, y no es posible sacar los pernos otra vez sin dañar los cables de puente

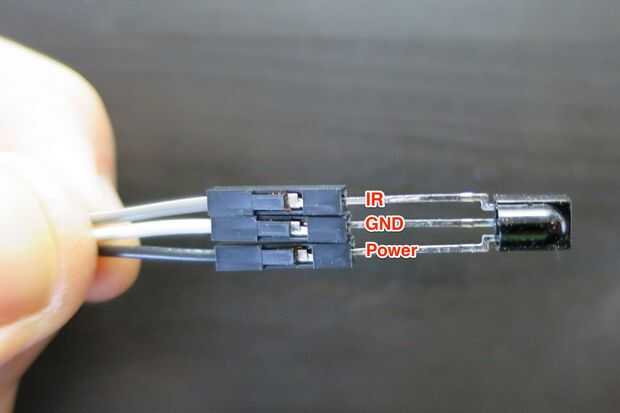

El sensor se conecta a corriente (3V3), tierra, y la señal de infrarrojos se conecta a una entrada de pin (pin Teensy 18) marcado ir Utilice el lado redondeado del sensor y esta foto para identificar los tres pernos.
Conecte el sensor al escudo SmartMatrix y montar el sensor con el lado de la bóveda hacia fuera así que puede recibir señales desde el control remoto IR. Usted puede montar el sensor en el lado del panel o en otra ubicación es probable recibir la luz infrarroja del mando a distancia. Si va a instalar el panel dentro de una caja, puede utilizar un cable más largo para llevar el sensor de IR fuera de la caja. Usé cinta de negro iluminadores para montar el sensor de la imagen.
(Esta imagen muestra conexiones usando el cable del chip, esta foto se actualizará en el siguiente rev del tutorial)
Utilizando cable de Pololu
Este cable es más fácil de la ruta y hace una instalación limpia

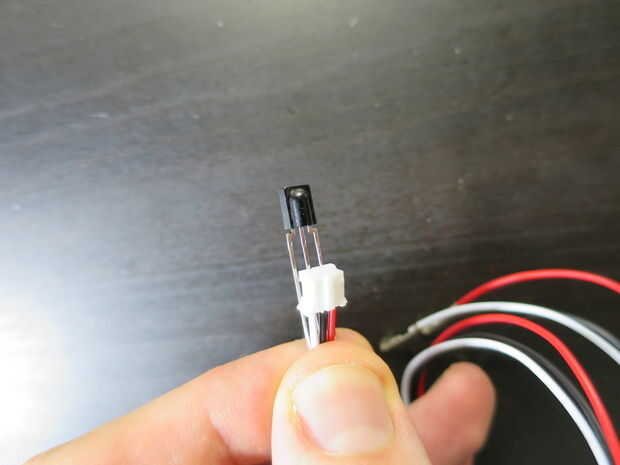

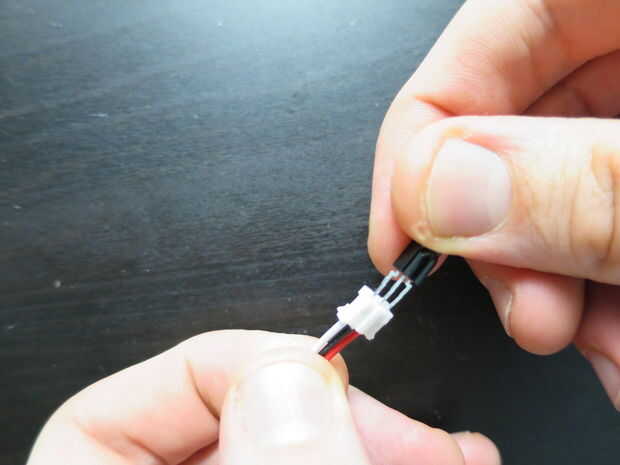

El rojo, negro y blanco conduce línea hasta pins 3V3 Gnd/datos en el receptor IR. Utilizar las imágenes para asegurarse de que el receptor se inserta la forma correcta.

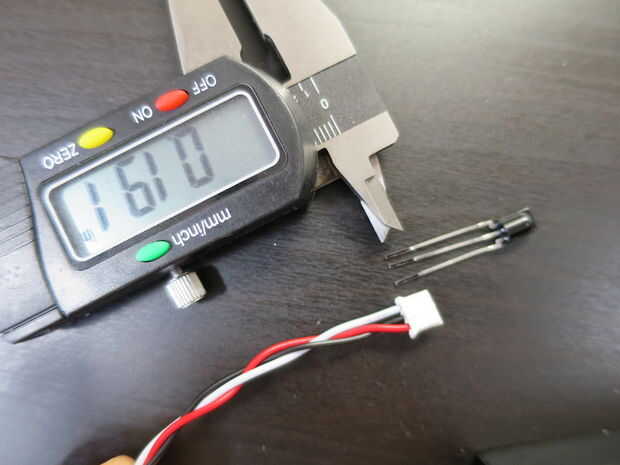

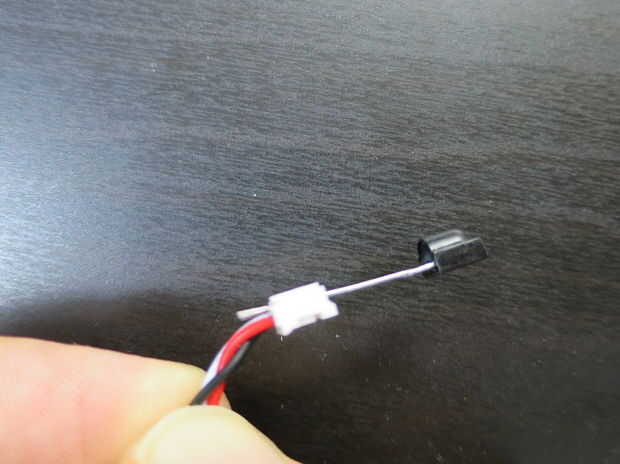

Puede ser difícil decir hasta qué punto los cables se insertan en el conector. Este sensor tiene los cables cubiertos con un marcador negro a la profundidad del conector, sobre. 19". Cuando se inserta correctamente, no puede ver ya el marcador negro. Esto puede ser una buena manera de decir si el sensor se introduce lo suficiente.

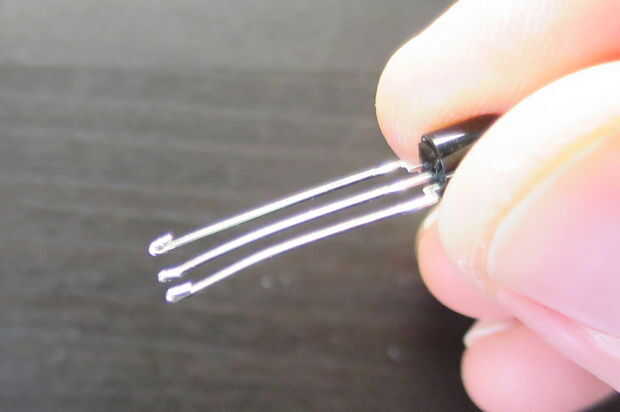

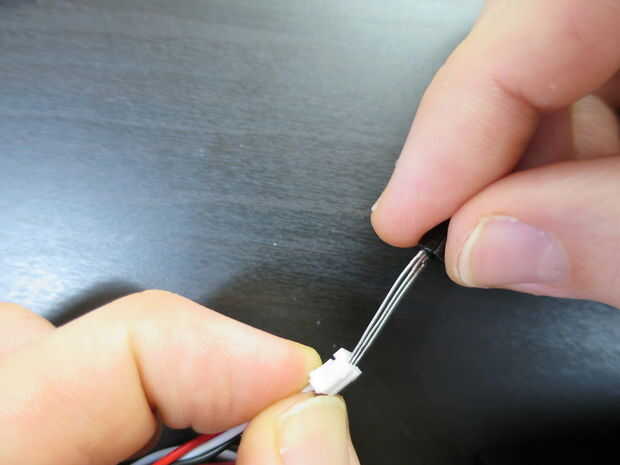

Es mucho más fácil insertar el sensor cuando las puntas están en un ángulo. Punto los cables, por lo que se enfrentan a la pared blanca del conector, no el lado con los contactos de plata visibles. Señaló de esta forma, sólo debería tomar un poco de presión y ondulación del sensor antes de que salga. Los conductores se moverá notablemente cuando en la posición correcta.
Es posible empujar el sensor demasiado, por lo que los conductores están pegando por el otro lado. Esto funcionará, pero es más de un riesgo de cortocircuito algo o dañar el cable.
Puede recortar las puntas antes de deslizar el conector si quieres el sensor para estar más cerca del conector.

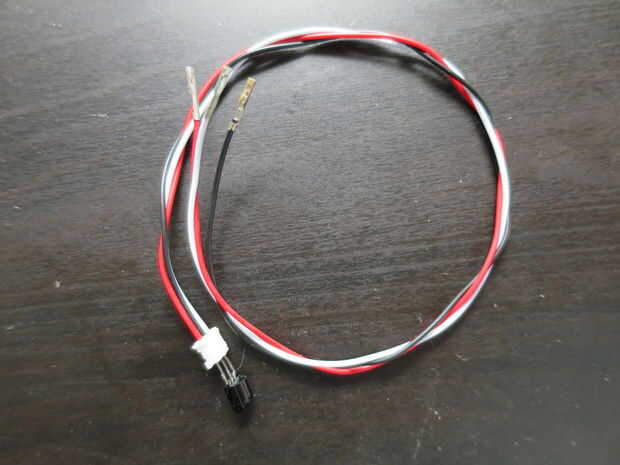

Puede trenzar el cable para mantenerlo ordenado.

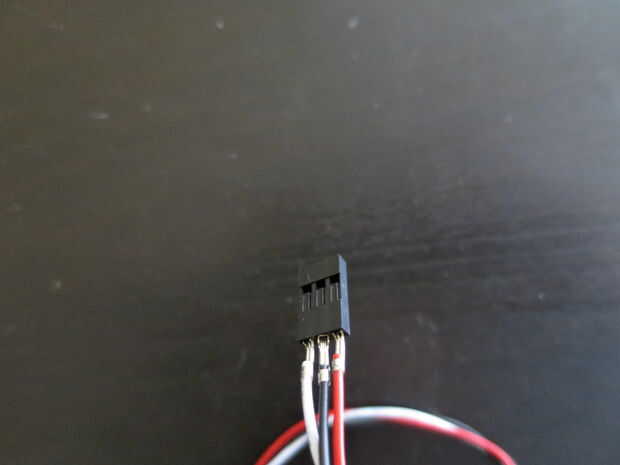

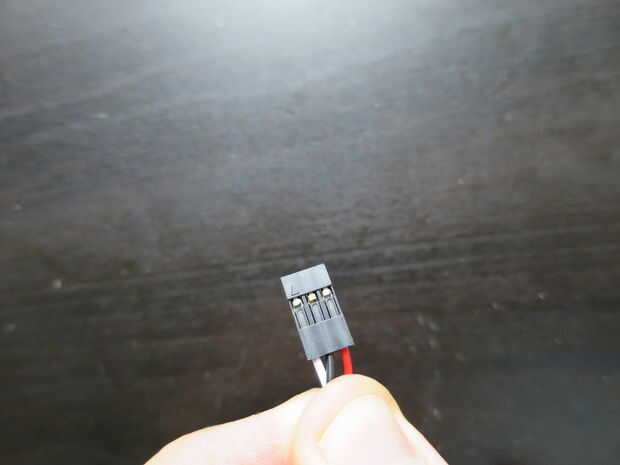

Inserte los extremos sueltos en la caja de 3 polos en el mismo orden de rojo, negro y blanco como el otro extremo del cable.

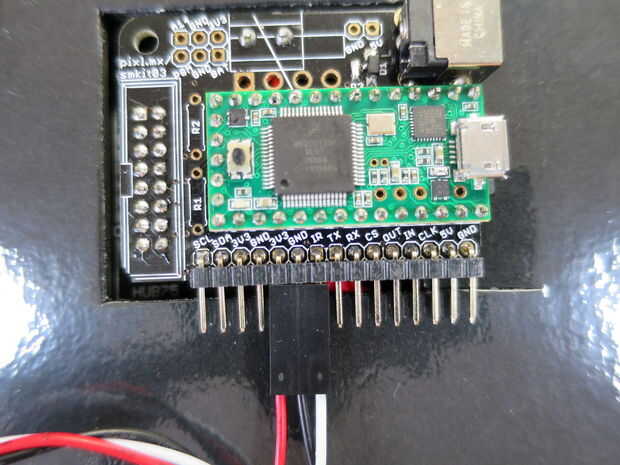

Utilice los colores para agregar el cable de receptor de infrarrojos a los pins correctos en el escudo de SD SmartMatrix.
(Rojo = 3V3, negro = GND, blanco = IR)
