Paso 7: Añadir restante electrónica

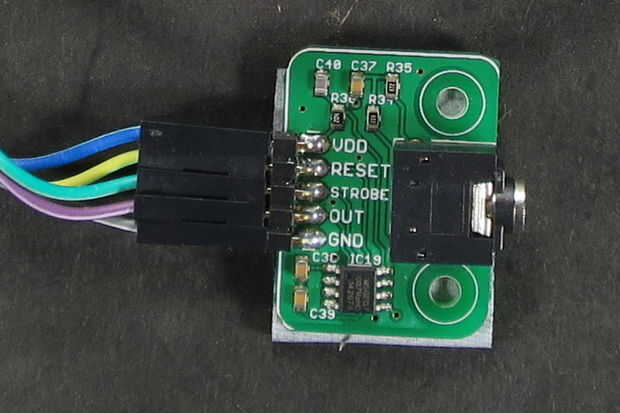

EQ Breakout Junta

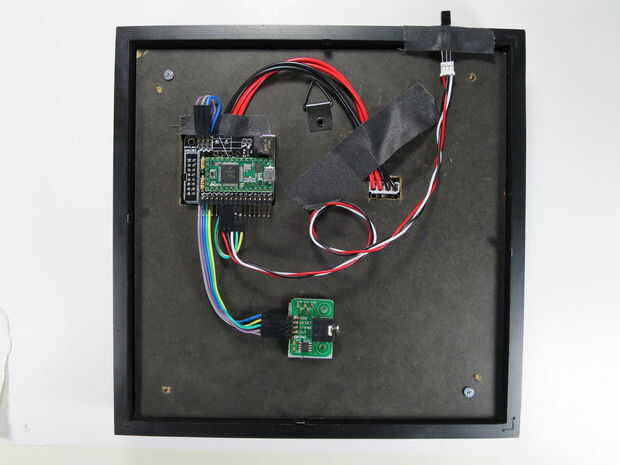

El desglose EQ se conecta a la energía tierra y A14 en un lado de la Junta y TX/RX en el otro lado.

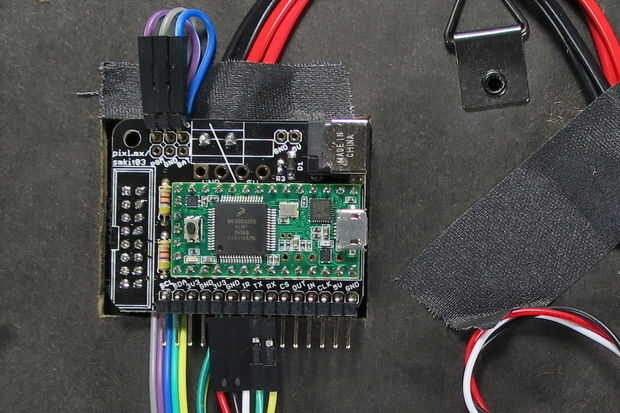

Hace para que una instalación más limpia para el cable por debajo de la pantalla de SmartMatrix para llegar a A14, alimentación y tierra.
Puede conectar el breakout junta al MDF con cinta de espuma doble stick.
Cristal de reloj
Esta página en el sitio de Internet PJRC muestra la colocación del cristal de reloj
Tenga en cuenta que el cristal vendido por Adafruit es mayor que los recomendados por PJRC. Puede ser mejor montar el cristal hacia los lados, teniendo cuidado de evitar que el metal corto cualquier pastillas en el Teensy, y asegurándose de que las puntas del cristal no toquen.
Ninguna foto aún, será en siguiente rev de tutorial
(Opcional) Módulo RTC
Se admite cualquier módulo RTC DS1307, DS1337 o DS3231. Conecte la sección de I2C de la cabecera de expansión que tiene pines etiquetados para SDA, SCL, 3V3 y GND.
Ninguna foto aún, será en siguiente rev de tutorial
