Paso 2: Construir el chasis del elemento de fachada
COMPONENTES (ARQUITECTURA)

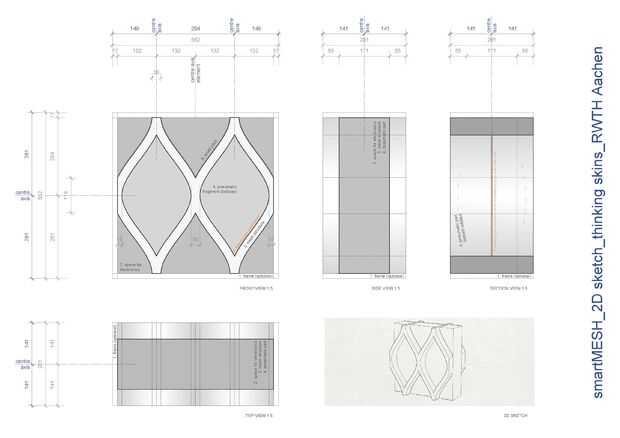

1. opcional (de madera) marco con las dimensiones 562 x 562 x 281 mm, que hace más fácil construir el panel y también una manera de agrupar los elementos para el desarrollo de las fachadas más grandes. En mi opinión una agrupación sin el marco se ve mejor.
2. un chasis interno, que le da la forma de la malla y también sirve el propósito de integrar la electrónica y las bombas de vacío para cada fragmento de neumático.
3. un grupo de dos fragmentos, que da la estructura. Cada uno está lleno de un globo de látex.
4. un globo de látex extra fuerte Ø 55 cm o más - más la forma es la mejor. Tiene que rellenar el formulario interno de la estructura de malla. Para fijar el globo necesita un tubo de latón fino (2.0-2.5 mm) para cada globo.
5. a causa de las condiciones exteriores como la lluvia la malla necesita un pequeño paso pero sólo en la parte superior, para que el agua fluye hacia abajo y no penetra el interior de la malla y provee cualquier daño.
MÁQUINAS USADAS
Para la construcción del elemento de una fachada de una fresadora CNC y un Cortador del Laser se utilizan. Se corta el chasis interior de un panel MDF por la fresadora CNC, pero el interior del chasis es hueco con espacio suficiente para toda la electrónica que desea integrar. Es importante que el material expuesto al medio ambiente exterior es agua y resistente a la intemperie. Para nuestro modelo hemos utilizado paneles de MDF. En este caso es necesario un recubrimiento resistente a la intemperie desde el exterior y una capa de madera de aspecto agradable desde el interior. La estructura de malla (3) se hace por 2D "stripes" (en la forma de la malla) vestidos con una distancia entre ellos de alrededor de 50 mm. Esta estructura le da más espacio dentro del chasis del interior, es más ligero pero sigue estable y permite una fácil revisión y mantenimiento de material integrado los paneles.
MATERIALES
interior madera - panel de MDF y una capa por elección (ej. una de madera)
exterior aluminio - madera o madera con una capa es opcional - en cualquier caso resistente al agua
CÓMO CONSTRUIR EL ELEMENTO
Paso I: Haz todo lo que necesita

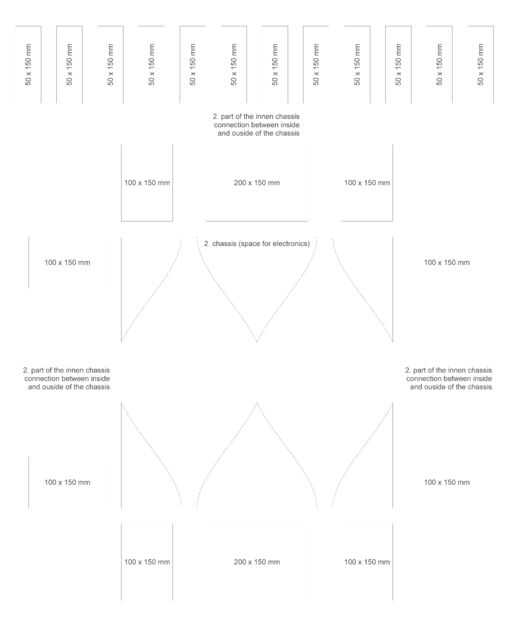

Vas a utilizar el marco para construir el elemento. El chasis interno es cortado por la máquina CNC. La estructura de la malla se corta por el cortador del laser. Para el chasis es necesario un plano MDF alrededor de 1000 x 700 mm (las piezas cuadradas que no necesita cortar con CNC, pero podrían). Para la estructura de malla necesita 3 aviones x de un material resistente a la intemperie 1mm de espesor y agua. Aquí encontrarás también adjunta los archivos 2D para ambas máquinas. También necesitas pegamento para todos los materiales que tienes y un cortador estándar.
Paso II: construcción del chasis

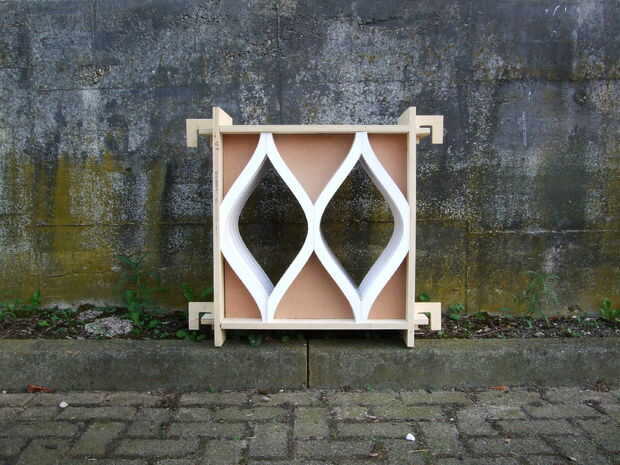

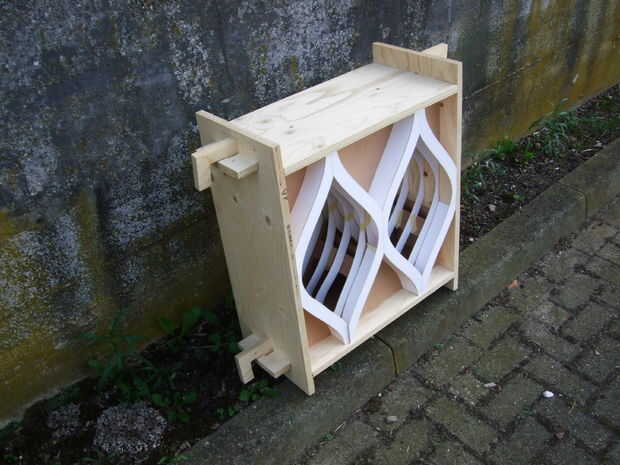

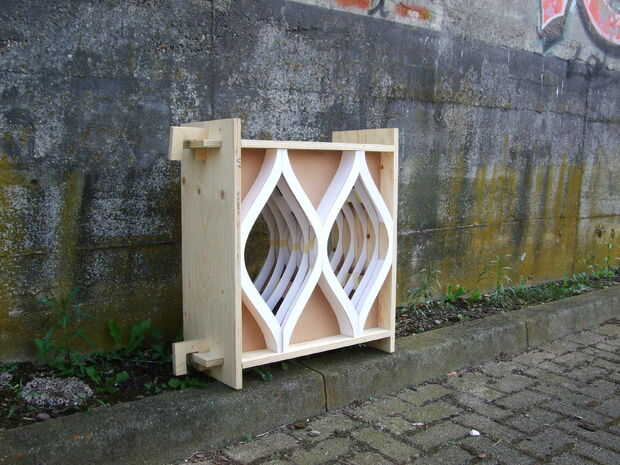

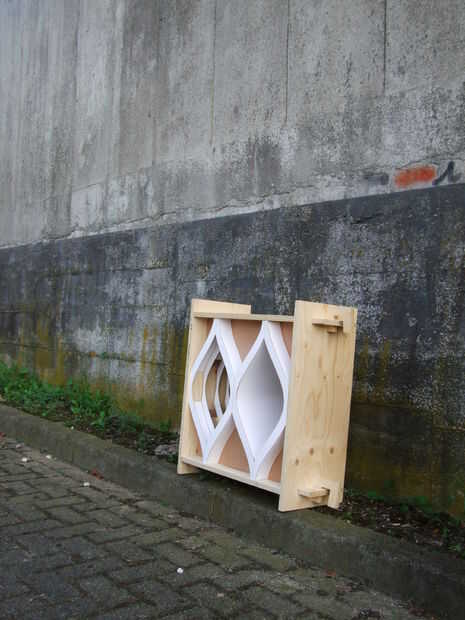

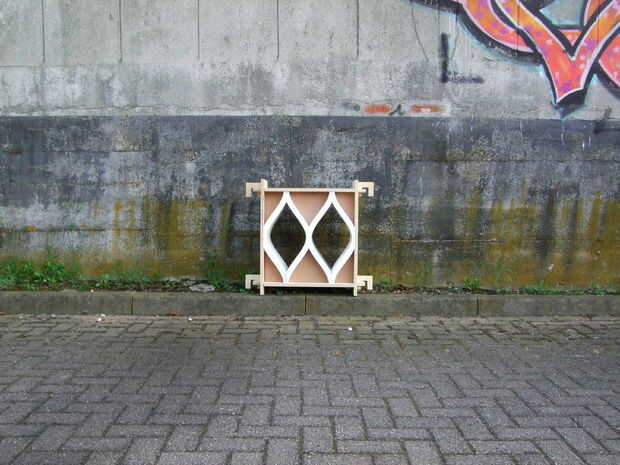

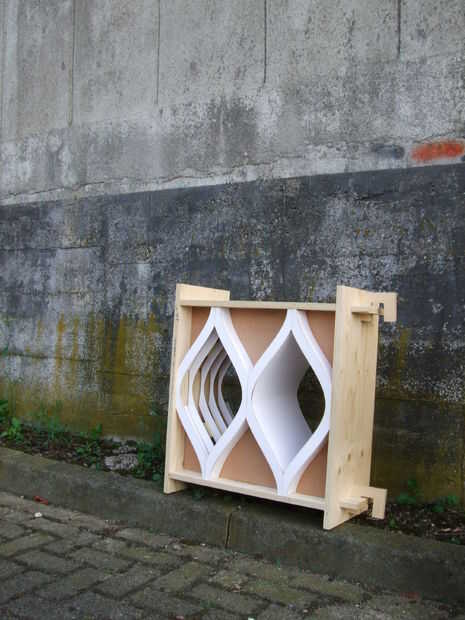

Una vez que han cortado todas las partes empezar a construir el elemento en el marco del exterior al interior. Primero conecte pegamento las piezas de chasis - MDF los corte por la máquina CNC. Cuando hayáis hecho esto, van a tener 6 piezas (4 esquinas y las 2 zonas centrales), donde desea integrar más tarde el material electrónico. Si quieres sacar el marco más adelante, no debe pegar los 6 piezas permanentemente al marco pero arreglarlos mediante el uso de un poco de pegamento. Ahora tienes el marco y construir el chasis, pero todavía tiene los agujeros grandes en el centro, donde pones la estructura de malla.

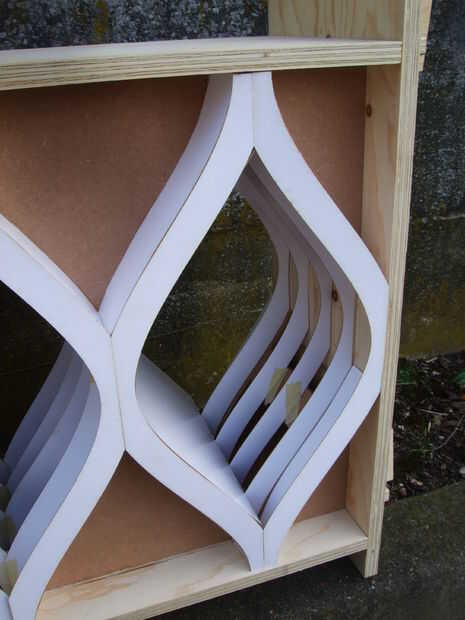

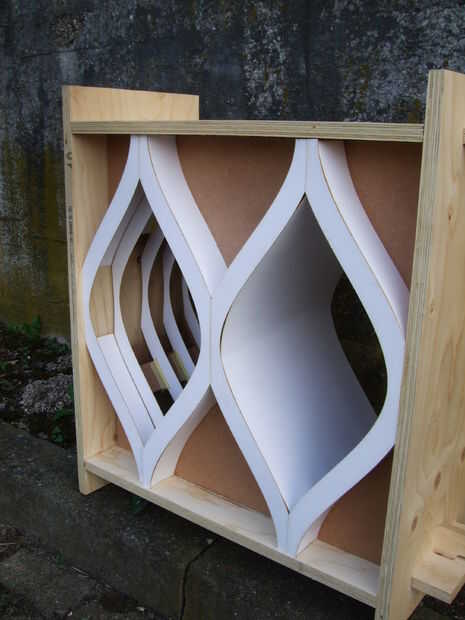

Paso III: construcción de la estructura de la malla

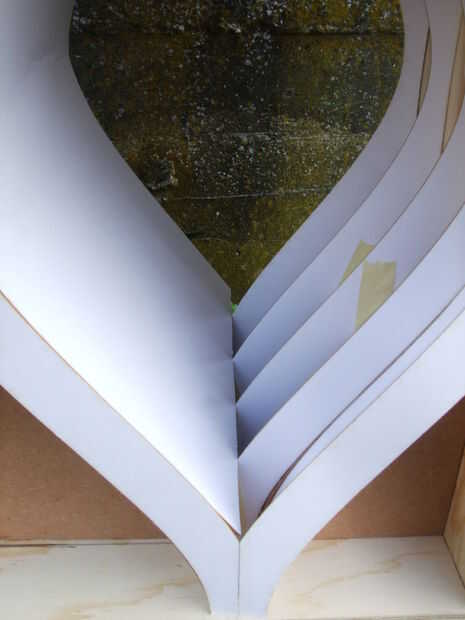

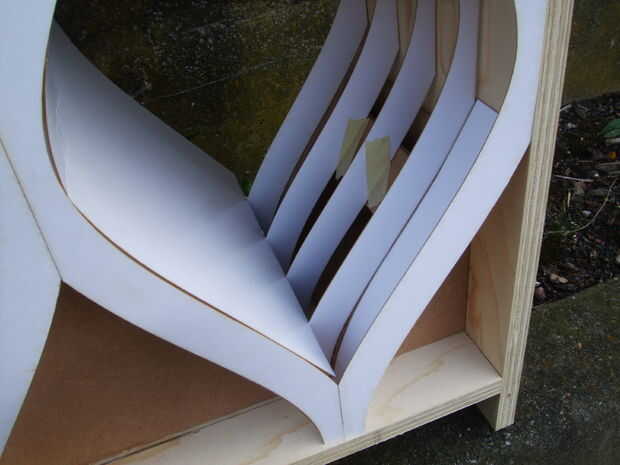

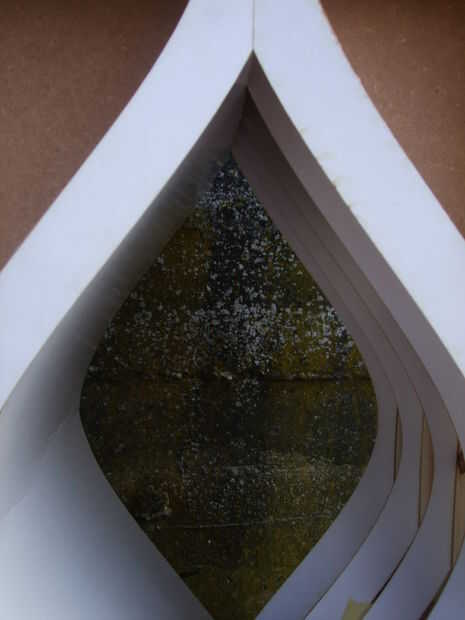

La estructura de la malla se corta en franjas, así vas a arreglo de discos de la malla

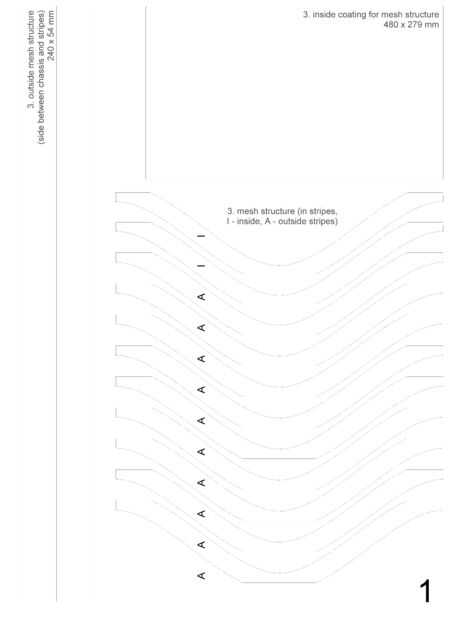

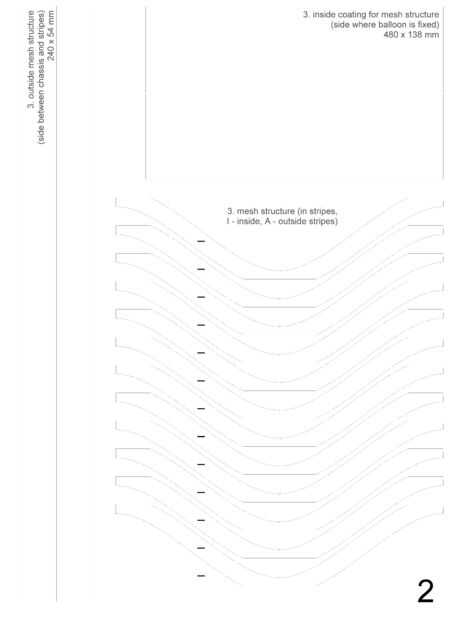

rayas y conectar las piezas cubriendo desde el exterior. Usted puede haber notado que las rayas en el archivo de corte se separan en I (interior) y A (rayas afuera). Primero necesita las rayas interiores del pegamento, pero tenga cuidado! puede anteponer su electrónica. Así que primero las rayas interiores y el exterior estructura de malla (véase corte-archivo 1 y 2) y luego poner las rayas de afuera, que le da la forma final de los dos fragmentos. Desde este punto lo que tiene que hacer es conectar toda la electrónica y cerca de los dos fragmentos por los de la capa (véase archivo de corte 3). Para una instrucción de cómo conectar la electrónica consulte el paso 5 de este Instructable.
Paso IV: conectar el balón
Conectar el balón con la bomba de vacío mediante la fijación en la parte superior. (Además se puede también fijar el balón al fondo de cada fragmento, también, pero sólo conectamos el globo a la manguera que viene de las bombas y luego fija la manguera en la parte superior).
No probamos pero fijándola también a la parte inferior de cada fragmento puede proporcionar una mayor vista porque el balón no sólo cuelga en el lado de aflojar (abajo). Así que si usted hace esto, podría también arreglarlo al lado con el espacio detallado para él. Para ello pones el tubo fino de latón en el globo. El tubo tiene que adoptar la forma de la curva de mallas y fijar otra vez. Esto realza la mirada porque el globo se llenará con aire a partir de la parte fija desarrollo al otro lado.
Paso V: deshacerse del molesto marco (adicional)
Finalmente usted puede tomar de la estructura por perder con un cortador - corte sólo entre marco y elemento y debe aflojar para arriba, así que usted puede sacar el elemento de la estructura. (nosotros no hacerlo tampoco, otra vez considerar como adicional)
Paso VI: cierre el elemento (considerar este último paso como adicional también, para nuestro proyecto no hicimos esto, pero que podría proporcionar una mejor experiencia de vida real en condiciones)
Cerca de los dos fragmentos de ambos lados, donde el marco ha sido anterior. Usted notará que puede aún llegar a la electrónica a través de los lados ahora cuando el marco se ha ido. Esto va a ser útil para conectar más de un elemento en ambos sentidos - hace posible que agrupa no sólo visualmente sino por medio de cables.
Notas: Los materiales para el lado exterior del panel (estructura chasis y malla) tienen que ser agua probada y resistente a la intemperie. Una tal capa puede ser utilizada. Las uniones entre el chasis y el acoplamiento de la estructura tienen que ser absolutamente waterproved especialmente para el ambiente exterior.
