Paso 2: dibujo 2D

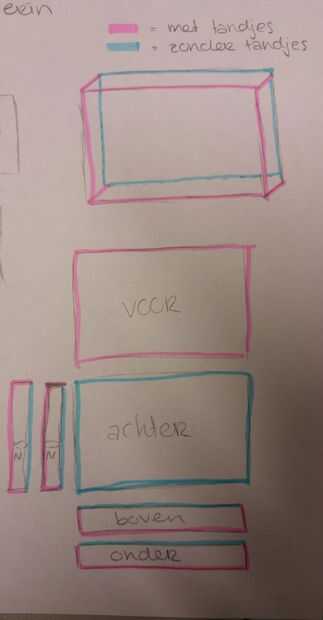

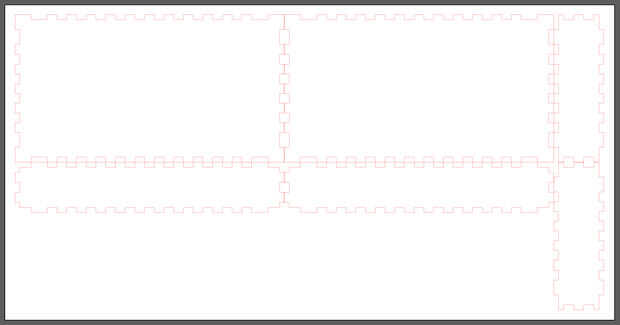

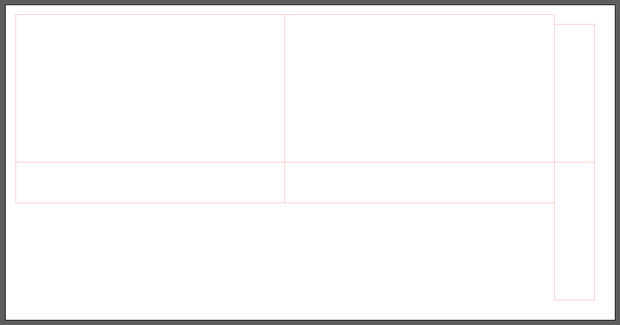

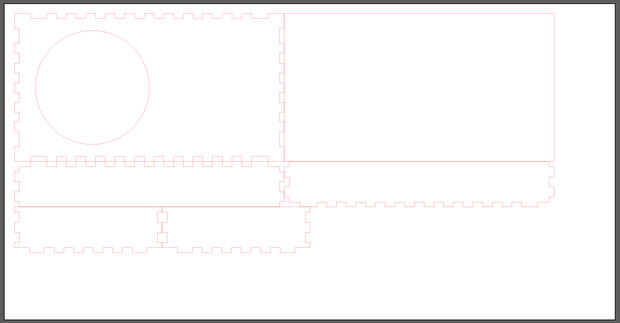

Desde que era feliz con mi prototipo de papel que comencé a trabajar en mi dibujo 2D. Fui a www.makercase.com para el diseño de mi caso, diseñé mi caso con y sin dedos para poder combinarlos. La razón por la que hizo esto es que la espalda no debe pegada al resto de la caja, ya que esta es la parte que tiene que ser capaz de ser abierto. Para averiguar qué partes necesitan dedos dibujaba una caja y empezó a marcar las líneas donde se le une los lados uno al otro, lo hice con rosa. Con un marcador azul he marcado las líneas que no tienen dedos. Ahora sabía que los dedos de mis planes de caso deben ser. Abrí mis planes caso en Adobe Illustrator para poder ajustarlos. Con la pluma herramienta borré algunos ancla puntos por lo que desaparecerían los dedos. Por último que añadí un círculo a la parte frontal que tendrá que recortar, es donde se colocará el altavoz y he añadido mi logo en la parte trasera que será grabada.
El interior de las dimensiones de la caja son:
-altura: 160 mm
-ancho: 85 mm
-profundidad: 25 mm
El diámetro del círculo es de 70 mm.
