Paso 4: Hacer el Cable USB modificado
A fin de poder conectar nuestro Arduino a nuestra cámara, necesitaremos un cable USB compatible con nuestra cámara. Mi A4000 utiliza un cable USB mini, y tuve suerte de tener una colocación alrededor.

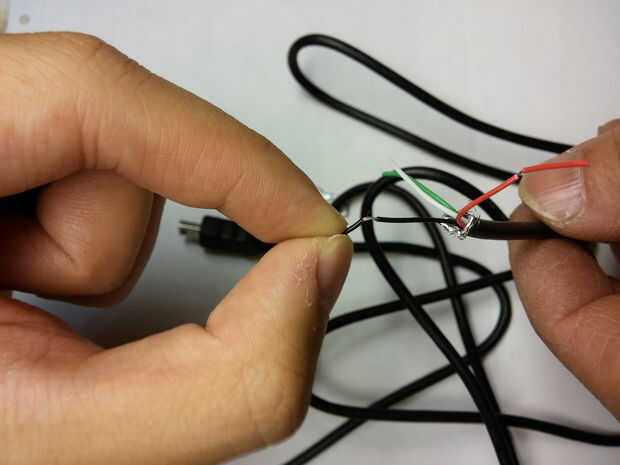

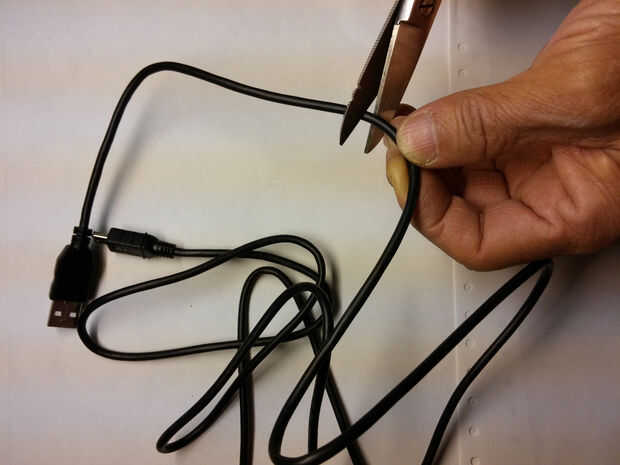

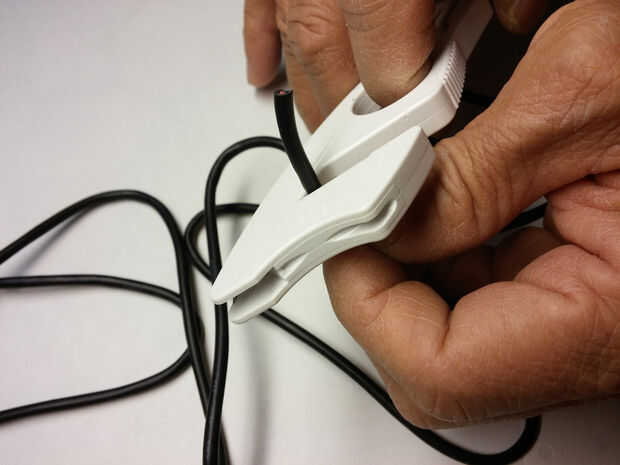

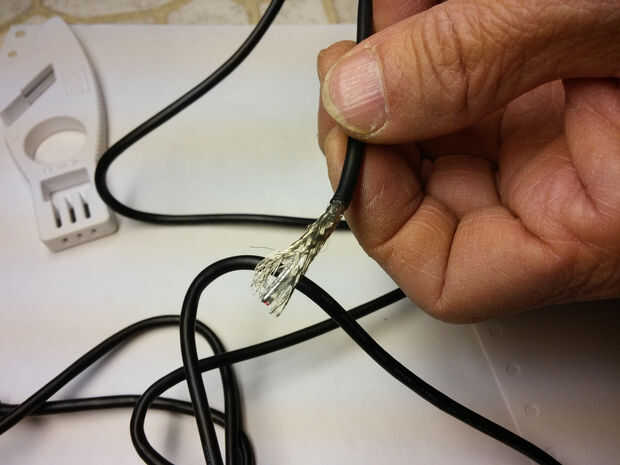

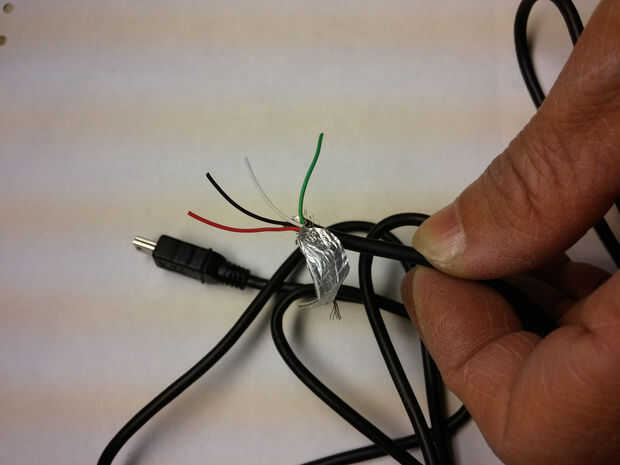

Comience por cortar con tijeras el extremo USB del cable (Figura 1). Utilice una cuchilla afilada para tira de aproximadamente 2" de la cubierta exterior del cable, exponer el cableado Protecto por debajo. Puede descartar este protector cableado y el papel de aluminio que rodea los 4 cables más pequeños. Con un pelacables, con cuidado haga una incisión de 1/2" en el cable rojo y eliminar manualmente el casquillo rojo. IMPORTANTE: Gire la manga mientras que quita para asegurar que no se deshilache ocurre (cuadro 5). Repita el proceso para el cable negro. No necesita los cables verdes o blancos para este proyecto.

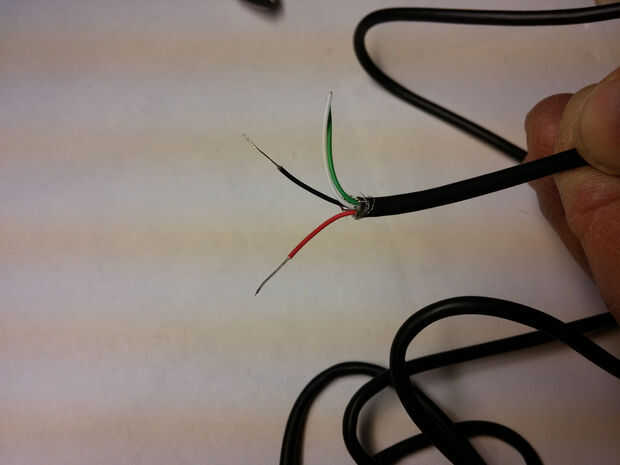

Debe obtener algo como cuadro 7 cuando haya terminado!
