Paso 4: Cableado del circuito
Preparar los cables CA

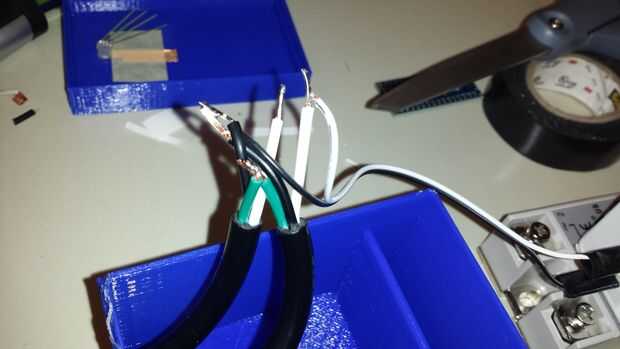

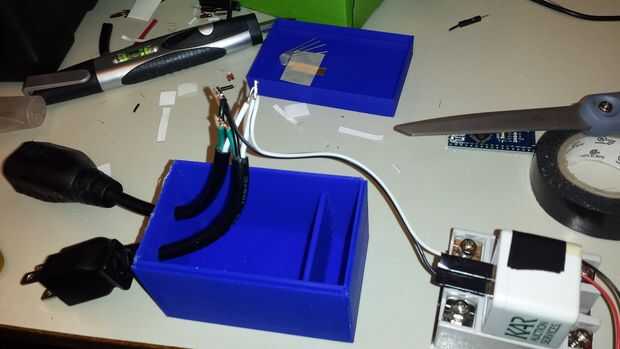

1. en primer lugar, tenemos que conectar la fuente de alimentación con los cables desde el enchufe AC macho. Identificar todos los tres cables (el blanco es el alambre caliente, negro es el neutro, verde es el cable de tierra). Empezar por insertar ambos el machos y hembras cables CA a través de la caja. Tira y ligeramente todos los cables con soldadura de estaño.
2. caliente pegar los cables a la pared de la caja para asegurarse de que no se caiga. Para su seguridad, asegúrese de que los cables de AC son bien calientes pegado a la caja.
3. conectar ambos cables (normalmente negros) neutro y soldarlos.
4. Conecte los cables a ambos extremos del cargador USB salida con cobre adhesivo y fíjelos bien con cinta aislante. Soldar los respectivos extremos de los cables a los correspondientes cables de entrada de AC (vivo y el neutros). Envuelva todas las conexiones en cinta aislante.
5. Conecte ambos cables a tierra (típicamente verde) juntos, soldarlos y envolver firmemente con cinta aislante.

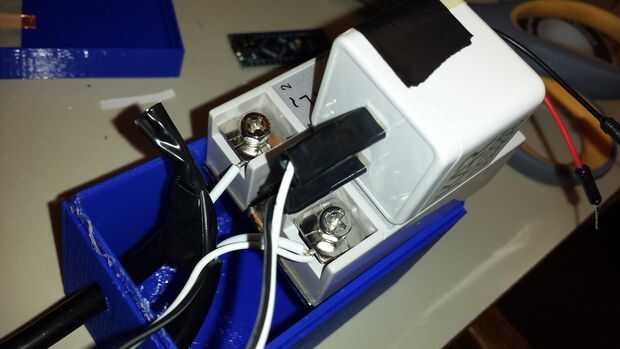

6. ahora, las conexiones gratis solamente que no han sido grabadas deben los dos cables (blanco) caliente de los dos cables de AC. Conecte ambos cables de esos al lado de carga (alta tensión) del relé. Polaridad de no importa.
7. Enrolle los cables restantes de AC con cinta aislante. Utilice doble cara adhesiva para montar el relé dentro del recinto.

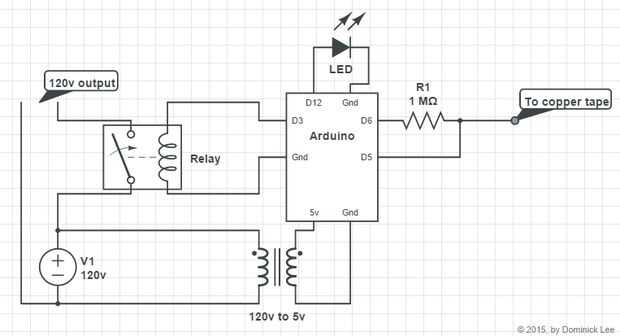

El proyecto general esquemático se ha proporcionado para su conveniencia.
