SMD al conector de la placa/DIP (2 / 7 paso)

Paso 2: Cortar el tablero de circuito

Ahora tenemos que cortar la placa de circuito en trozos que caben a los componentes.

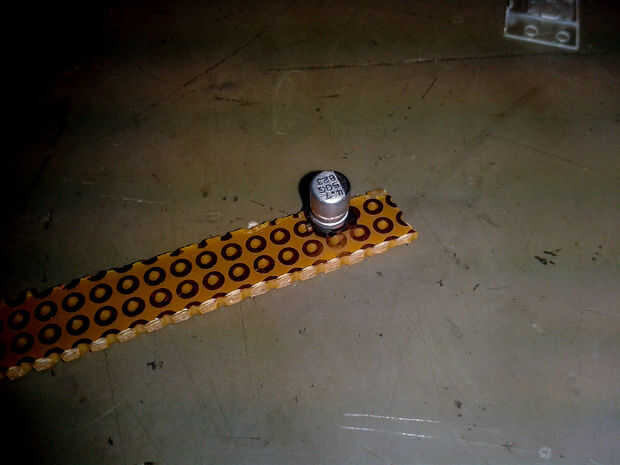

Para ello es necesario la parte SMD que queremos soldar y colóquela en la parte trasera de la Junta, entonces dibujamos donde queremos cortar.

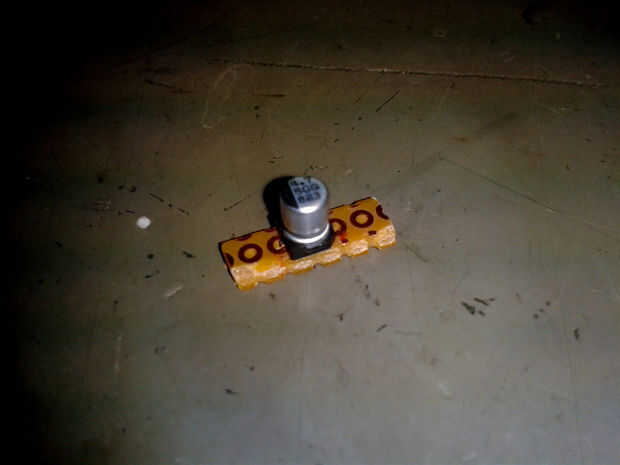

Tenemos que cortar alrededor de la parte, para cada entrada/salida de la parte SMD necesitamos un agujero propio y adicional para el pasador a la placa.
Dibuja dónde cortar y cortar con un cúter hacia fuera.

!!! ser cuidado de no cortarse!!!

adicional podemos flechas del borde, para hacer más suave y redondo arrinconado.
