SMS alerta de desbordamiento del tanque (3 / 9 paso)

Paso 3: Haga el tablero de Sensor de agua

Ahora aquí empezamos con el proceso de construcción de este proyecto. El primer paso, algo importante es hacer la placa de sensor de agua que consiste en sólo un transistor y un zumbador y un LED que son opcionales.

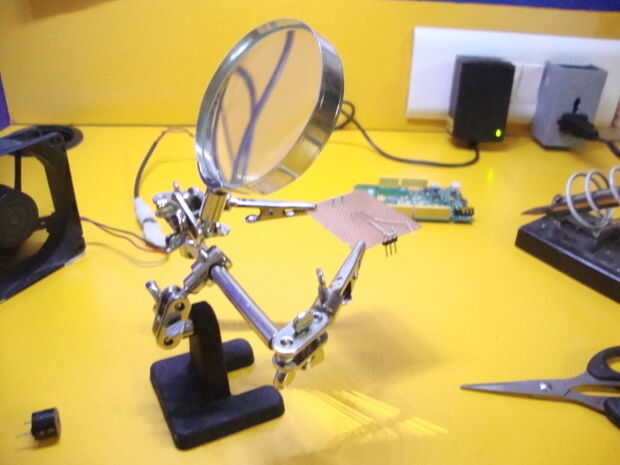

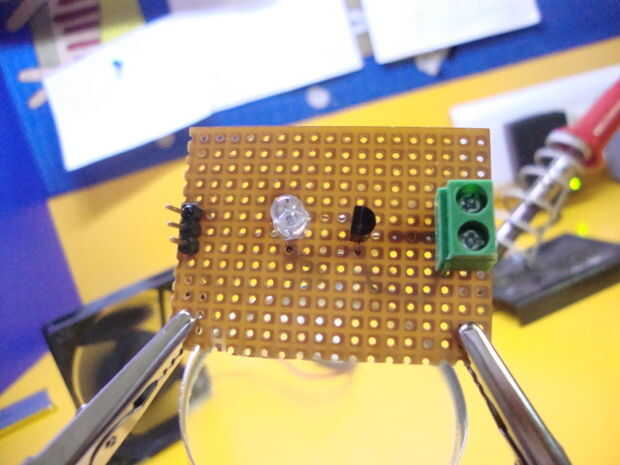

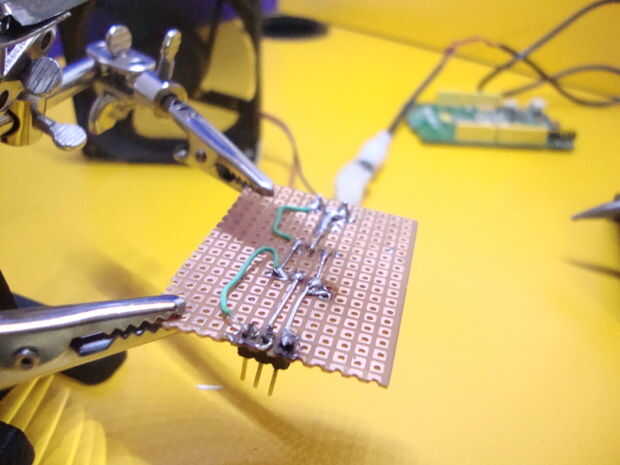

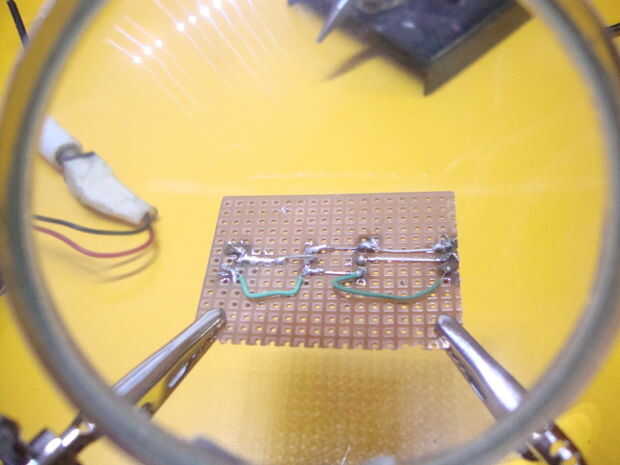

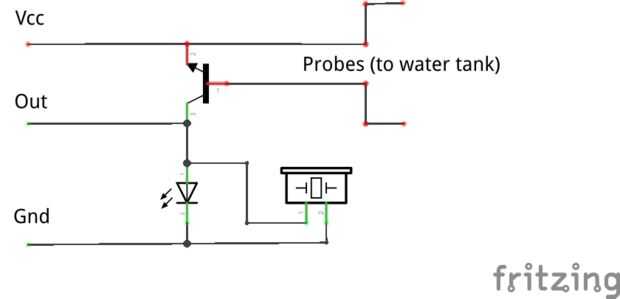

En un pequeño trocito de perboard soldar todos los componentes según el esquema dado anteriormente. Dos cables irá hacia el tanque de agua y un terminal de tornillo debe soldarse para conectarlos.

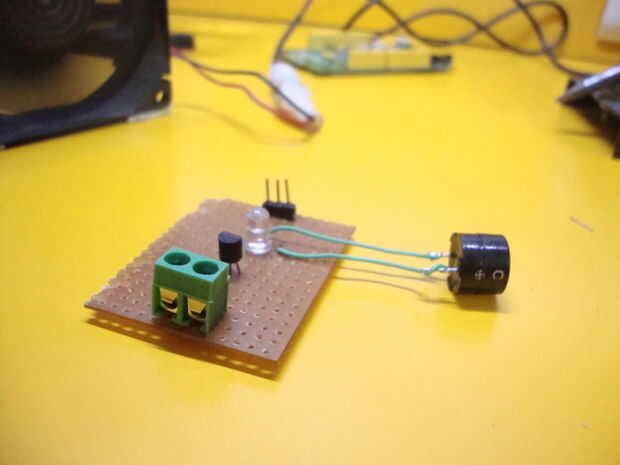

Tres de los cables se destinarán linkit uno. Ellos son GND y 5v de salida. Soldar un jefe masculino para cada uno de ellos por lo que puedes conectar fácilmente más tarde. Incluso puede soldar un zumbador y LED para indicaciones de desbordamiento tanto audio como visual, pero esto no es obligatorio. El proyecto todavía funcionaría sin ellos.
