Paso 2: Montaje del circuito
Este proyecto utiliza un relé de alto voltaje (30 amperios y 240 v) para el control de la bomba de riego. El circuito está ubicado en un recinto y se compone de magnetotérmico, un enchufe y un cartucho reseteable fusionan (aquellas donde sale un botón).

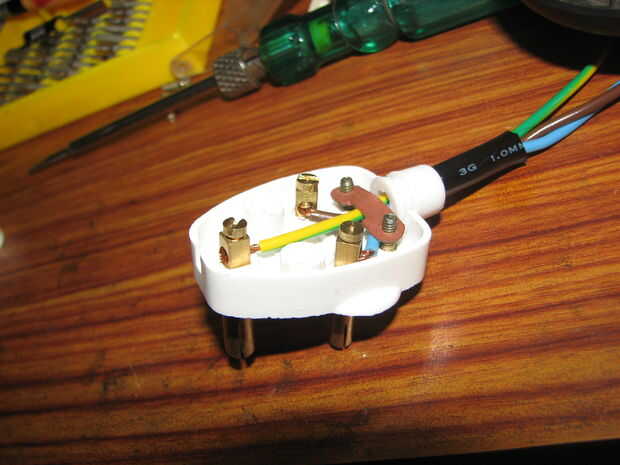

Usted tendrá al cable de la línea de corriente como se muestra en el siguiente diagrama, básicamente como esta:
Enchufe---regulador de la electrónica --- MCB---toma la energía

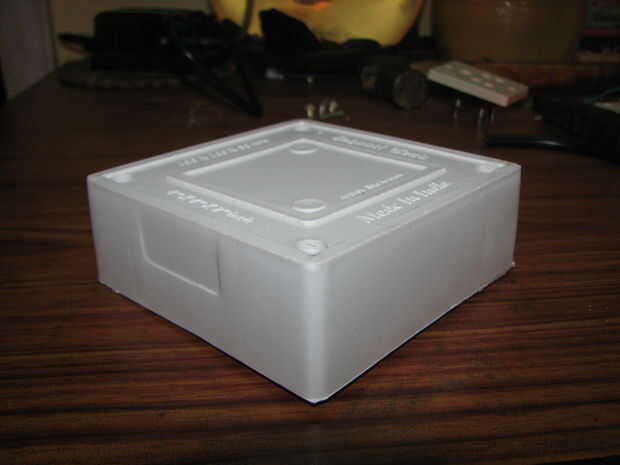

Después de conectar todo, asegúrese de que enrutar los cables y poner la configuración entera en una caja separada con unos orificios de ventilación perforados en los lados, con el zócalo MCB y pared mostrando en la parte superior.
