Paso 3: Hacer el Sensor de detección de estado MCB

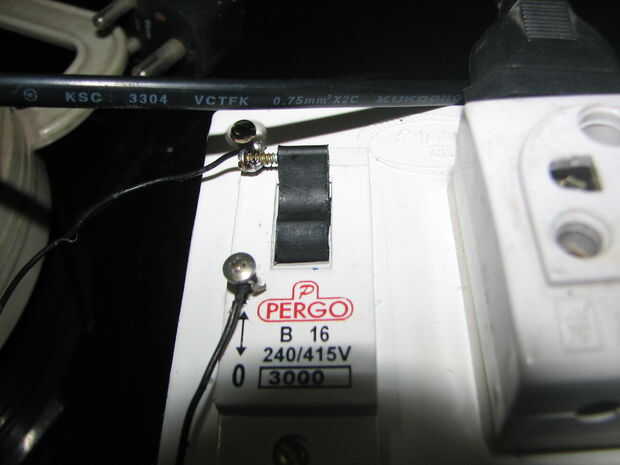

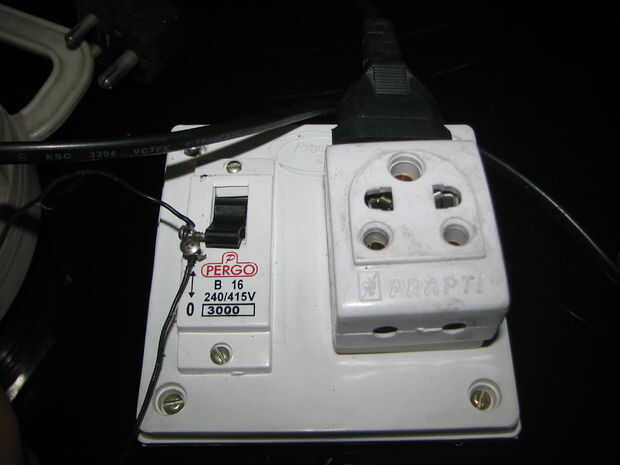

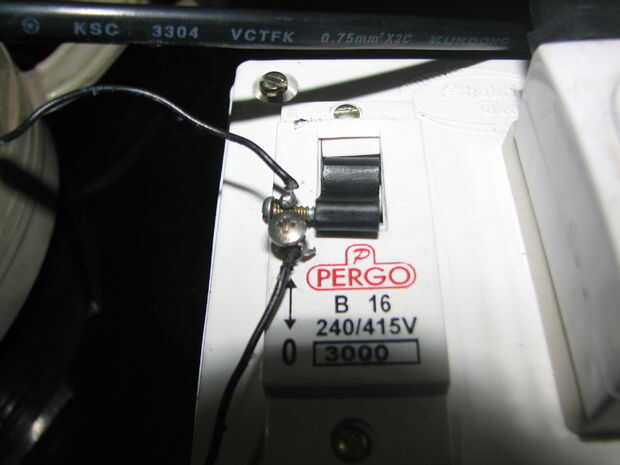

Consiste en dos tornillos, que se colocan de tal manera que el interruptor se cierra cuando los viajes MCB. Un tornillo es montado en la placa de cara del MCB y el otro se monta encendido plástico de MCB. El siguiente diagrama explica claramente cómo lo hice.
Fije un cable analógico 2 Arduino, la otra a 5v en el Arduino, colocando una resistencia de pullup de 1K en el cruce y la otra pata de la resistencia a la común GND de Arduino. Paso 5 demuestra esto correctamente, en forma de un diagrama del circuito. (imagen 2)
