Paso 6: Montaje del regulador de la electrónica - parte 3
El controlador de teclado de control de los tres relais que a su vez "" los botones del teclado para enviar el sms de "ERROR" o cualquier otros SMS necesita enviar.

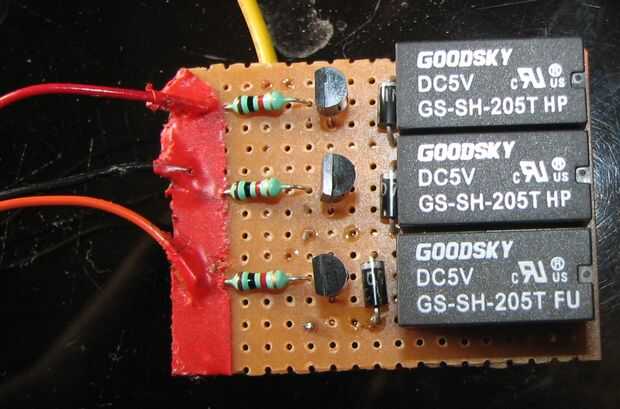

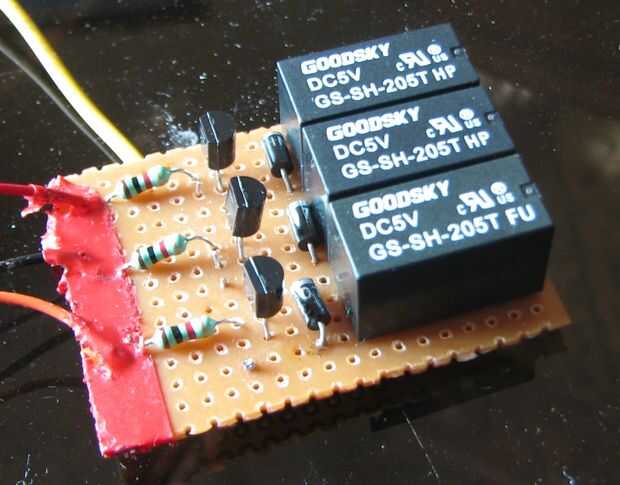

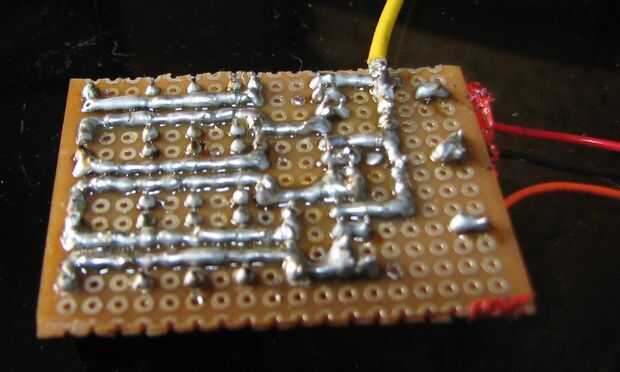

He construido en un pedazo de perfboard con PCB-ambiente (cuyos pines sirven para soldar en circuitos) relés de 5v.

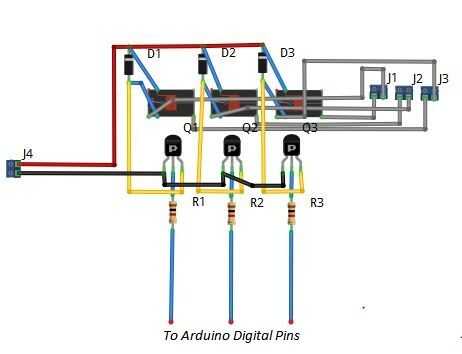

El esquema siguiente muestra la conexión de las piezas en orden.
Índice de circuito:
Q1, Q2 y Q3 son transistores 2N2222.
D1, D2 y D3 son 1N 4001 montó diodos.
R1, R2 y R3 son resistencias de limitación actual de 1 K.
K1, K2 y K3 son los relés de 5 voltios.
La base de los transistores están conectados a los pines digitales de Arduino mediante resistencias de 1K para limitar la corriente de los pernos.
Los diodos montó previenen cualquier subidas de las bobinas de relé freír el circuito.
Los colectores de los transistores están conectados a una base común compartida por el Arduino.
Los emmiters están conectados con el ánodo de los diodos como se muestra en el segundo diagrama circuito.
