Paso 7: Montaje del regulador de la electrónica - parte 4

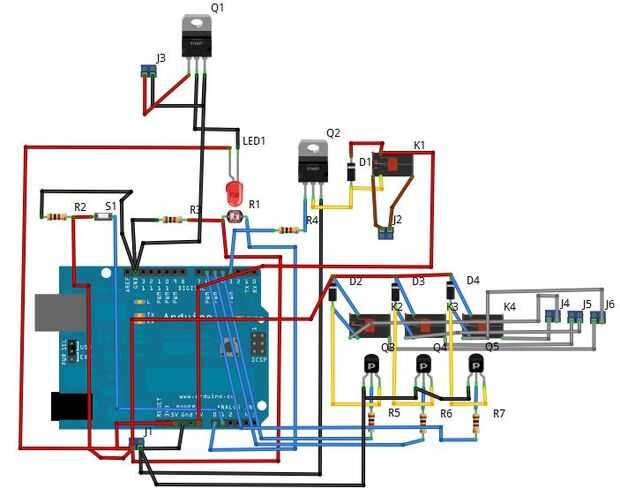

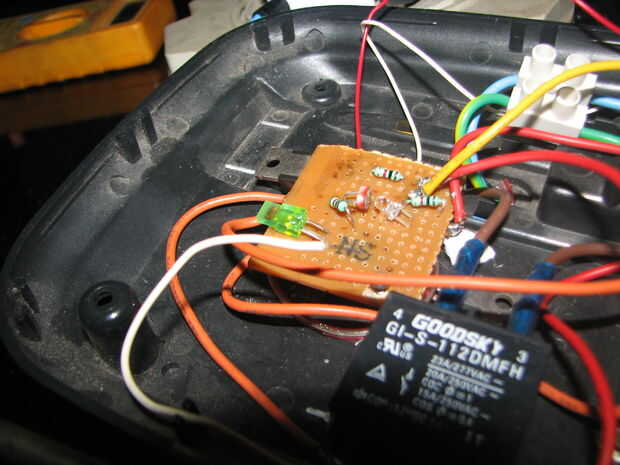

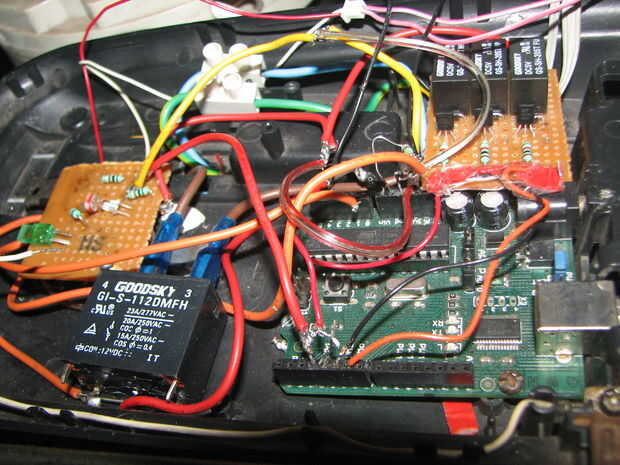

Ahora que estamos terminados de ensamblar las partes del circuito, es hora de conectarlos todos up.refer el diagrama proporcionado y haga lo siguiente:
1. Coloque el pasador del controlador de teclado 1, 2 y 3, a Arduino digitales pines 4,5 y 6 respectivamente.
2. Conecte el cable de "relé control" del controlador relé para el pin digital de Arduino 3.
3. Conecte los cables de la LDR a GND, 5v y 0 analógico, como se explica en el paso 5.

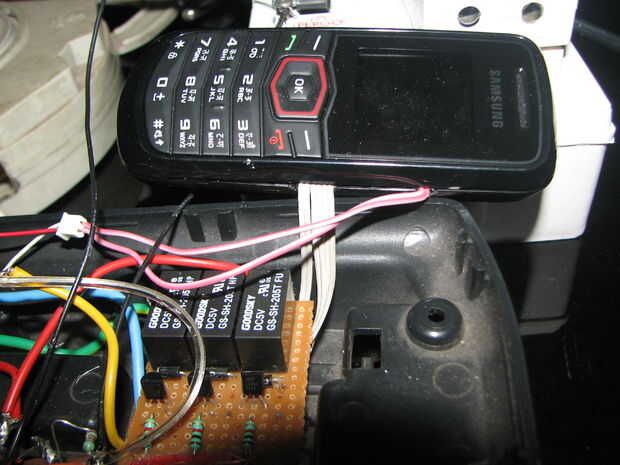

4. Conecte los cables de la punta 31 terminales motor de vibrador del teléfono.
5. Conecte el controlador de teclado 5v y GND a los respectivos pines del Arduino.
6. conectar el LED de alimentación 3v y GND. (si está conectado el LED de alimentación adicional)
7. Conecte el controlador de relé 9v y GND a los pines respectivos del Arduino.
8. Conecte los cables del sensor MCB a GND, 5v y 2 analógicas, como se explica en el paso 3.
9. conectar los cables de teclado previamente soldadas al controlador de teclado.
10. Conecte una fuente de alimentación de 9v para el Arduino y establecer los puentes de alimentación a "EXT"

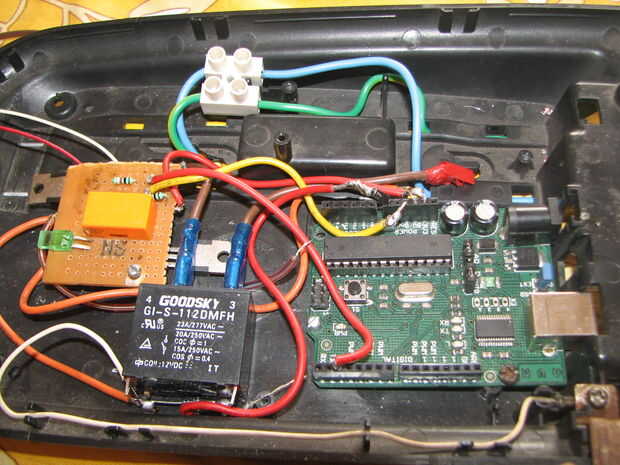

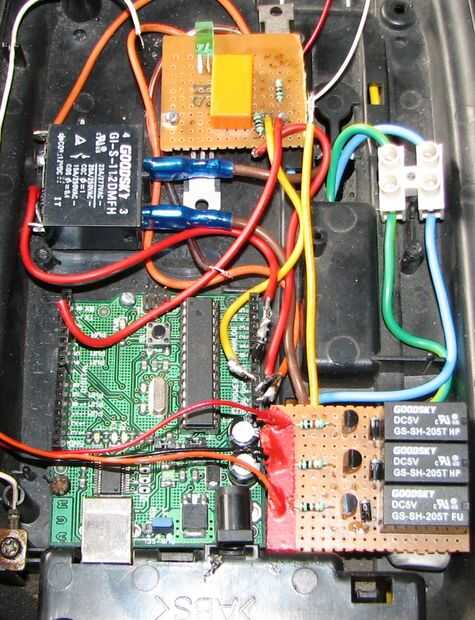

Confirmar una vez más con el esquema del circuito que todo está conectado a los pines adecuados antes de continuar.

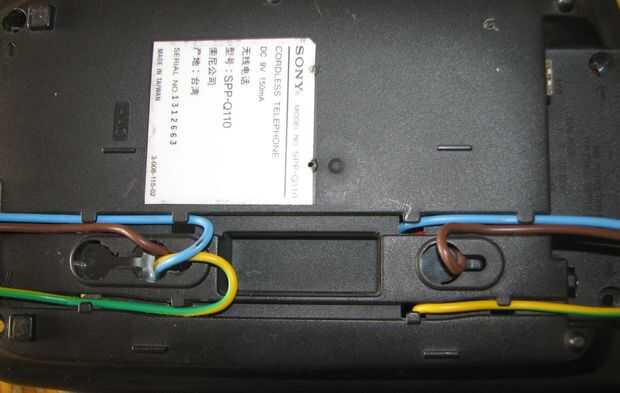

Usted puede-amarra todo para arriba una vez que usted prueba que todo está bien. Yo no lo hice, por lo que se ve algo desordenado, pero planeo hacerlo cuando tengo tiempo.
