Paso 2: Construir el circuito

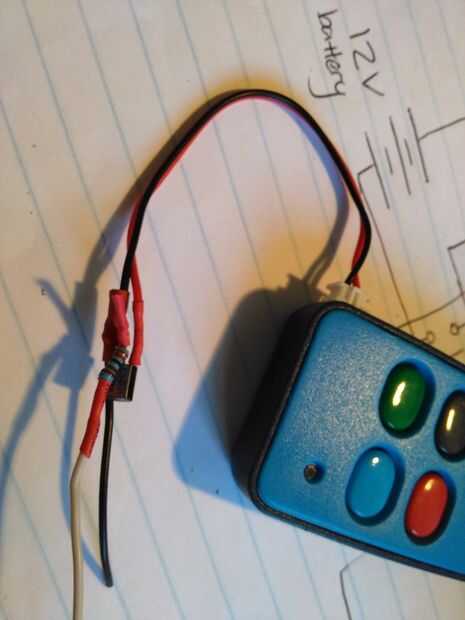

No hay casi nada para este circuito. Echa un vistazo a mi diagrama adjunto garabato. No hay razón para construir un tablero de circuito, simple alambré todo directamente al transistor, teniendo cuidado de aislar (con tubería del encogimiento del calor) todas las patas expuestas.

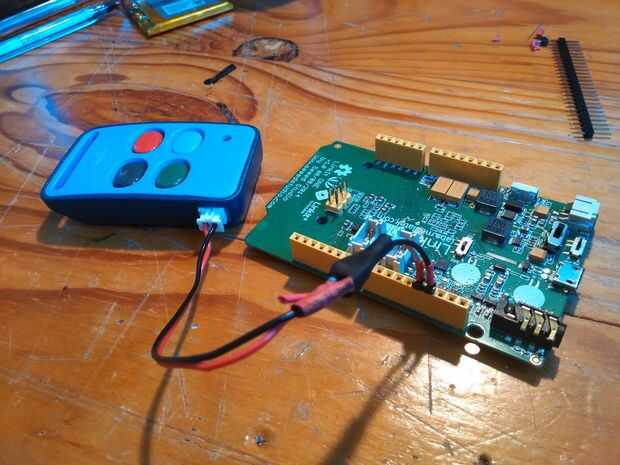

Transistor
La base está conectada al pin D12 de LinkIt una via un 2.2kOhm resistencia

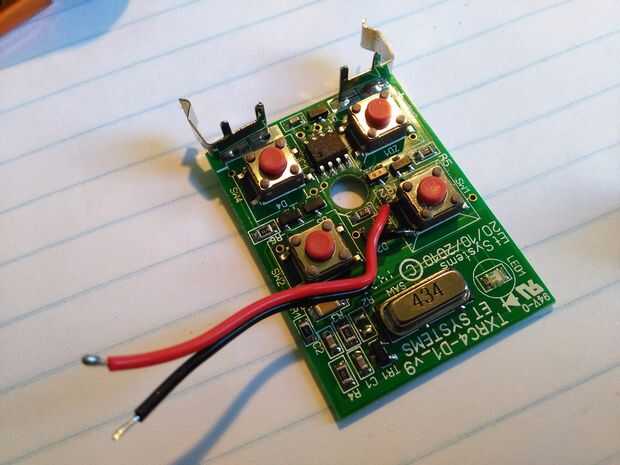

El colector está conectado con el + 12V (cuando no presionado) lado del pulsador (es decir, está midiendo el lado el microcontrolador)
El emisor está conectado a tierra/0V en LinkIt uno, así como en el control remoto.
Elección de la resistencia
Usted puede encontrar más información acerca de transistores como interruptores aquí si no está familiarizado. Elegí mi resistencia de 2,2 k bastante arbitrariamente con el fin de obtener una corriente de base de unos 1.3mA, bien dentro de los límites de pin de salida digital de LinkIt uno.
Teniendo en cuenta que la LinkIt es un 3.5V lógica la corriente que fluye a través del pin digital es calculada como sigue:
(base de voltaje - gota de base emisor) (resistencia de base) = (3.5-0.6)/2200 = 0.0013A

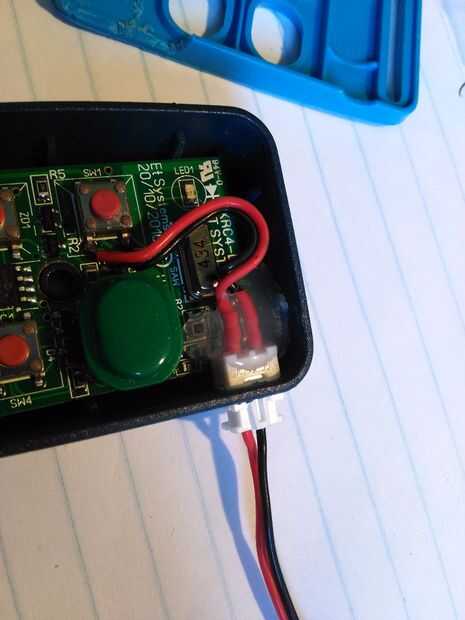

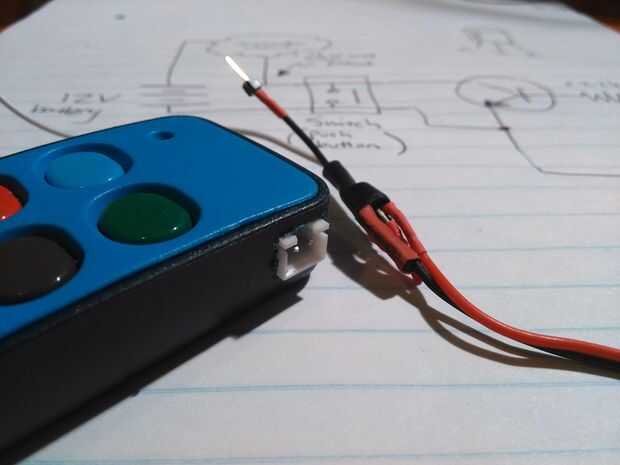

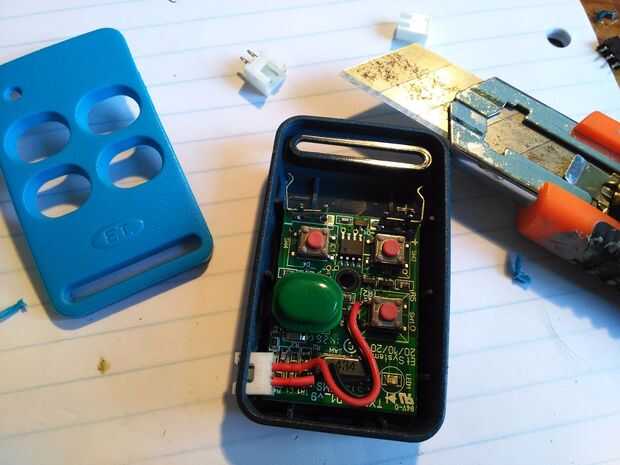

Conectores
Opté por añadir un conector para el mando a distancia, por lo que pude quitarlo fácilmente una conexión a un proyecto diferente en el futuro if quiero. Es importante que el conector sólo puede conectarse en la polaridad correcta o es probable dañar el mando a distancia.
Antenas
Asegúrese de fijar la antena GSM que está proporcionada de LinkIt uno.
Energía
Aunque no lo usé para mi proyecto, podría utilizar batería incluida de LinkIt una para alimentar el dispositivo (o simplemente como copia de seguridad). Decidí que no era necesario para mi caso de uso, por lo que era más fácil sólo tiene que enchufar la placa en un viejo cargador de teléfono android.
