SMT 'Soldadura pasta Stencil' plantilla de producción usando un cortador láser (10 / 14 paso)

Paso 10: Diseño - añadir texto, logotipos/arte (opcional)

-Añadir texto o logotipos para etch.

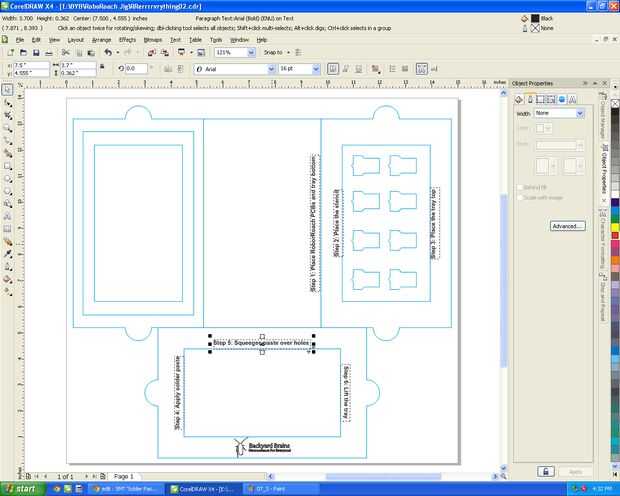

Ahora el archivo debe parecerse más o menos mía. Tuve que superponer los vectores para que encajen en mi hoja de madera, que no tenga hacer.

- Comprobar todos sus vectores que definirán las líneas para el láser de corte para asegurarse de que son menos de 0,24 pts (en CorelDRAW, se puede simplemente establecer en "Rayita"). Si los vectores son más grandes que 0.24pts ellos grabe (raster) en lugar de recortar (vectores).
