SMT 'Soldadura pasta Stencil' plantilla de producción usando un cortador láser (14 / 14 paso)

Paso 14: Cómo funciona:

Here is how my jig functions:

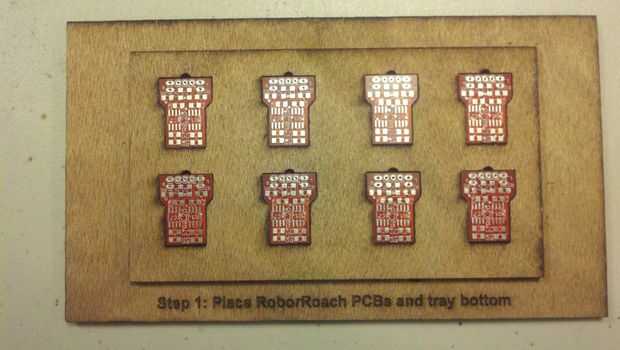

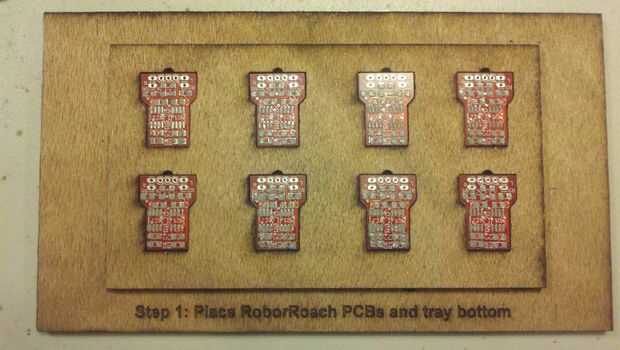

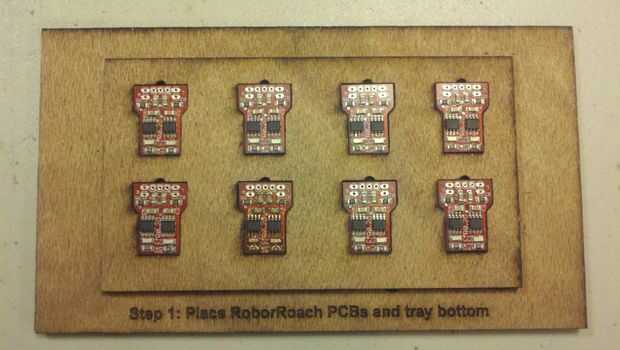

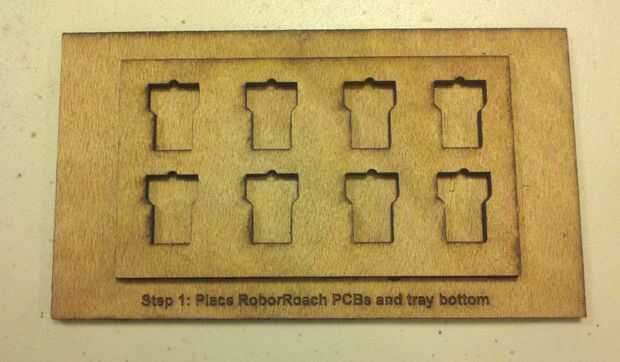

Paso 1: Colocar una cara arriba RoboRoach PCB en cada uno de los 8 agujeros y coloque la parte inferior de la bandeja.

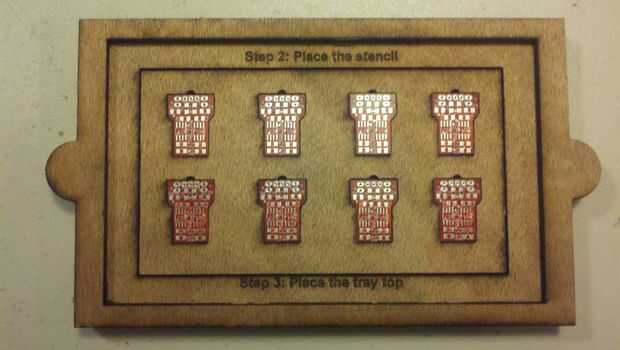

Paso 2: Coloque la plantilla en la bandeja.

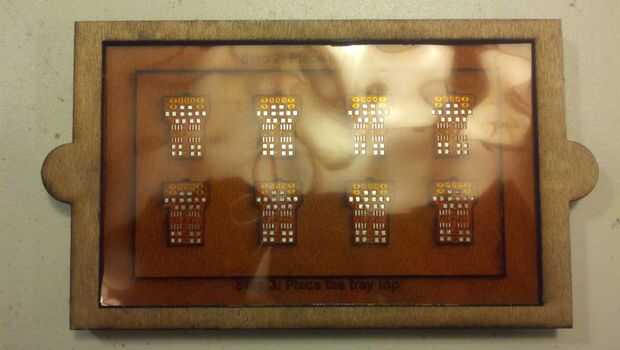

Paso 3: Coloque la bandeja.

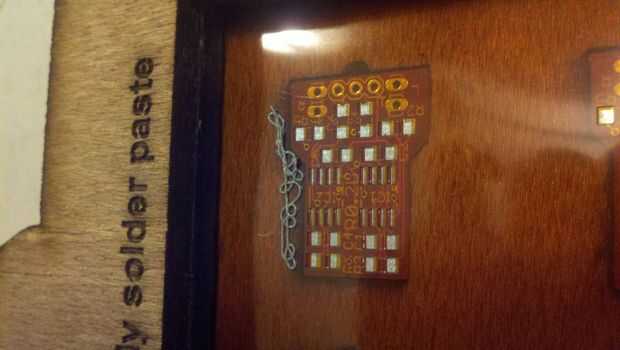

Paso 4: Aplicar una línea de pasta de soldadura adyacente al lado izquierdo de cada huella. (la foto de abajo no representa absolutamente cuanta pasta de soldadura a utilizar. Sólo tenía una jeringa en el momento, recomiendo pasta tarro para este proceso)

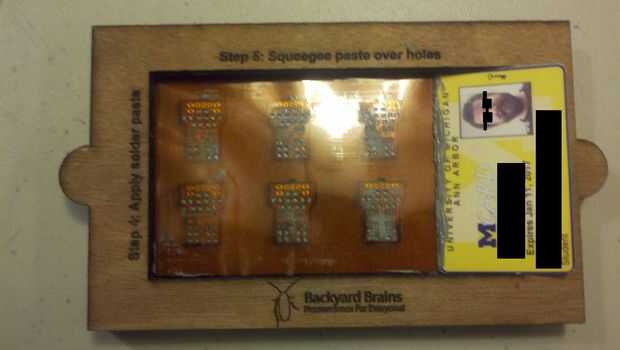

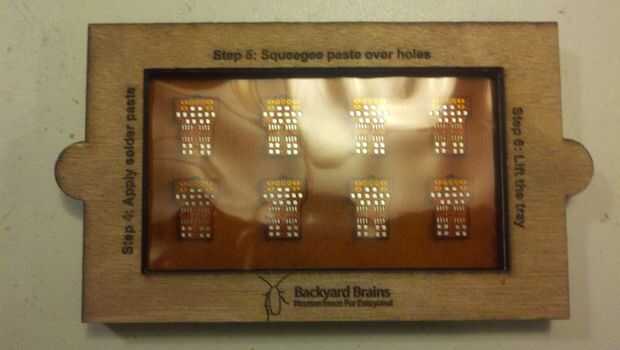

Paso 5: Escobilla de goma utilizando un identificador (o algún tipo de tarjeta de plástico con un borde recto), la soldadura de pasta sobre los agujeros, asegurándose de cubrir todo uniformemente.

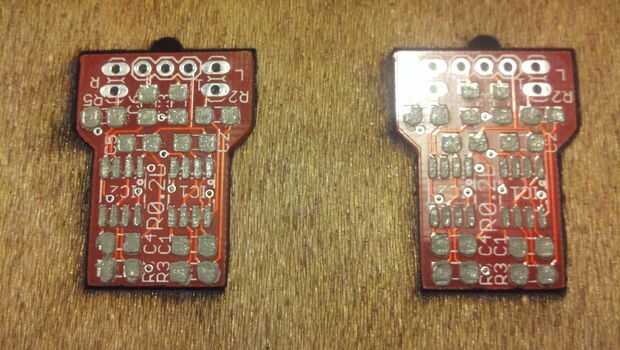

Paso 6: Levante la bandeja (parte inferior de la bandeja y parte superior de la bandeja) y.

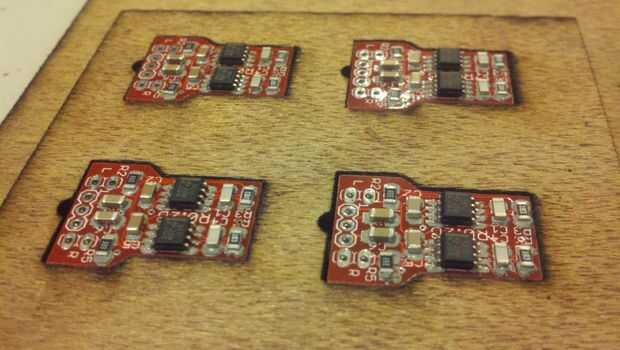

Paso 7: Rellenar la placa con sus componentes.

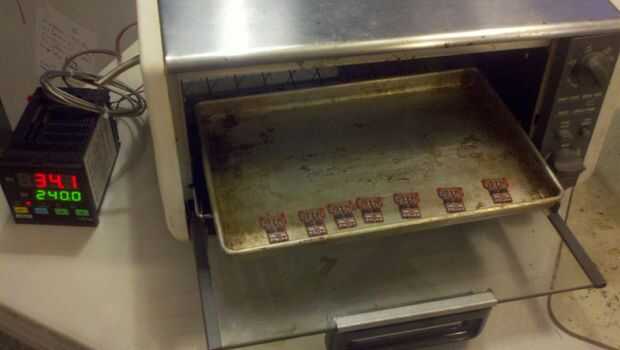

Paso 8: Reflujo con horno tostador modificado.

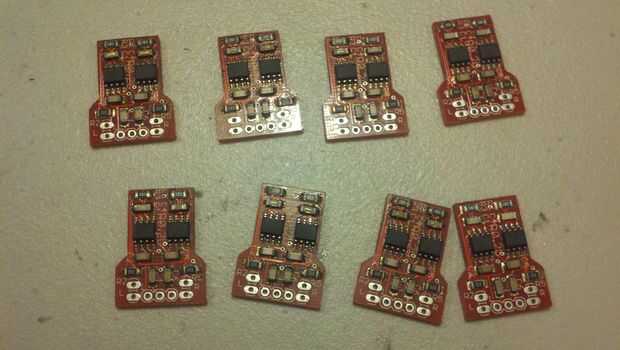

TA Da!
