SMT 'Soldadura pasta Stencil' plantilla de producción usando un cortador láser (1 / 14 paso)

Paso 1: Necesitarás:

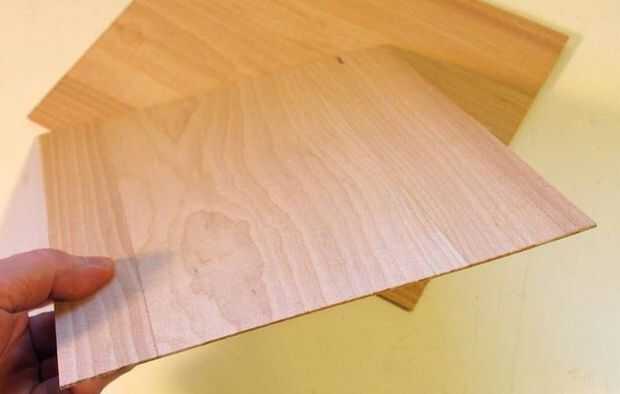

- Fina hoja de madera ~ 2-3 pies cuadrados y 0.125 "-0.25" grueso. (El tamaño y el grosor es totalmente dependiente en el tamaño y el grosor de tu PCB y la cantidad de PCB que desea producir por lote. He utilizado una hoja de 14.5 "x 13,5" de madera que fue 0,2" de espesor).
-Software diseño gráfico puede hacer vectores. (Utilicé CorelDRAW en mi local makerspace obras de fábrica, Ann Arbor. Inkscape es una alternativa open source).
-Láser de corte. (Utiliza el láser de Epilog 50 W en obras de fábrica, Ann Arbor. Consultar online su makerspace más cercana.)

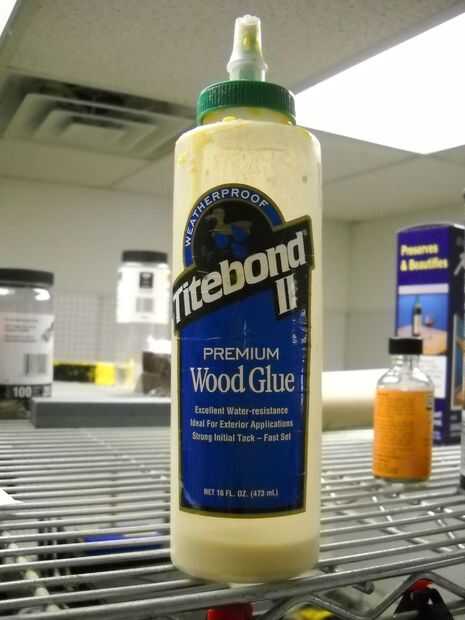

-Pegamento de carpintero

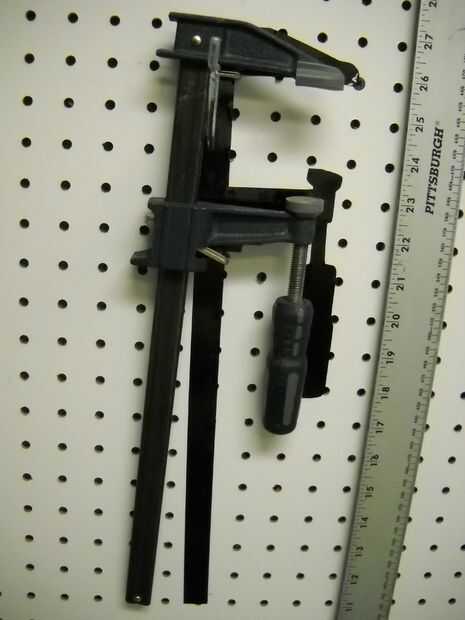

-4 pinzas
-2 grandes libros de tapa dura (o un objeto plano grande similar que puede emparedado la plantilla al sujetar)
