Paso 2: Medir todo precisamente!
Use un calibrador para medir:
-Espesor de la madera (para que puedas encontrar el láser correcto energía/velocidad/frecuencia)
-Grueso PCB (grueso va a ser importante ya que la plantilla necesita poner totalmente plano sobre la plantilla y el PCB)

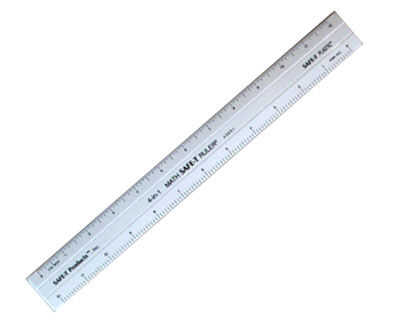

Use una regla (escala) para medir:
-Largo y ancho de la madera (es necesario poder ajustar su diseño)
-Todas las dimensiones de la PCB (longitud y anchura y cualquier contorno será importante y mantener un PCB en su lugar.
-Lendth y ancho de la plantilla
Continuación debe tomar las medidas exactas para que la plantilla tiene los agujeros de la plantilla en perfecta alineación con los cojines de sus respectivas PCBs. Si usted hizo su propia plantilla, podría utilizar su archivo de laser de para determinar las dimensiones de la plantilla fácilmente. Esto también es probablemente posible (y sin duda más fácil) si tienes los archivos Gerber de su PCB. Tuve que hacerlo por la vía difícil midiendo la plantilla porque se lo ordenó y no tenía dimensiones de la separación entre los rastros de PCB.
Para ello, primero determinar un punto de referencia. Medí:
-El borde izquierdo de la plantilla al borde izquierdo de la almohadilla SMD más bajo y más a la izquierda
-El borde inferior de la plantilla en el borde inferior de la almohadilla del mismo
A continuación, encontrar la:
-El borde izquierdo de la PCB para el borde izquierdo de la almohadilla SMD más bajo y más a la izquierda
-El borde inferior de la PCB para el borde inferior de la almohadilla del mismo
Con las últimas cuatro mediciones y las dimensiones de la PCB que anotó anteriormente, puede determinar la ubicación del esquema PCB inferior y más a la izquierda.
Después de esto, determinar donde el resto de los contornos de PCB irá por medida el espacio en la plantilla entre una almohadilla en cada placa y la almohadilla idéntica en el PCB por encima o a la derecha de la primera.
