SnackBot: Internet había conectado máquina del caramelo! (2 / 6 paso)

Paso 2: desmontaje

Lo primero que debemos hacer es desmontar el SnackMan. Vamos a tomar (casi) todas de la electrónica y sustituirlas por una Junta de abril y el FET.

Desmontar el SnackMan:

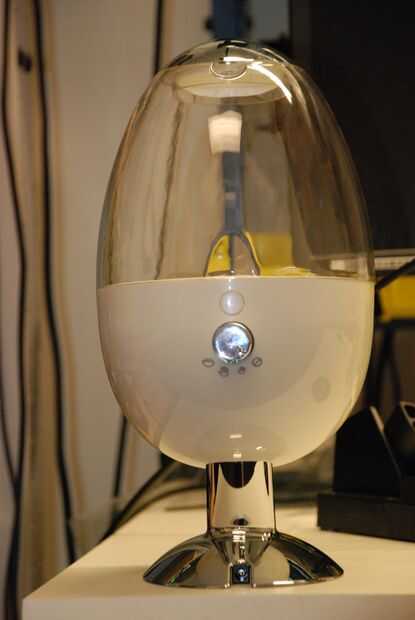

  1. Quite el domo de plástico transparente presionando el botón en la parte delantera de la SnackMan.

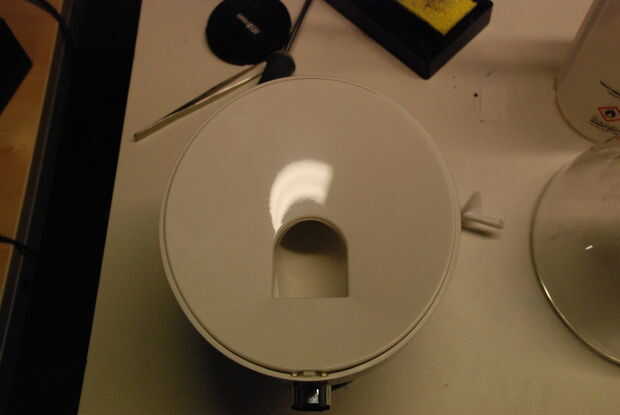

  2. Saque la pieza superior de plástico para exponer la cubierta del engranaje y tapones.

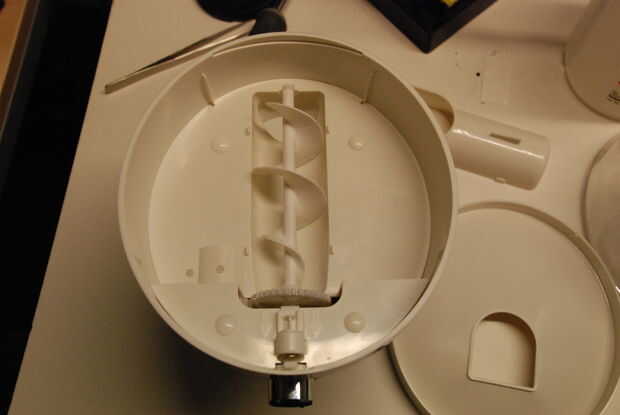

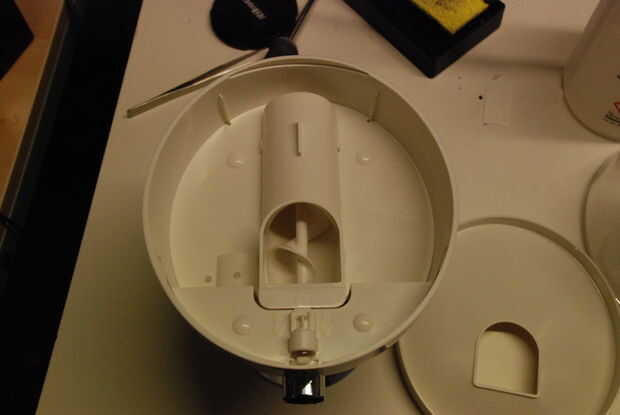

  3. Retire la cubierta del engranaje, engranaje, tapones y tornillos.
  4. Empuje el botón (el mismo de #1) y tire para quitar la cubierta plástica.

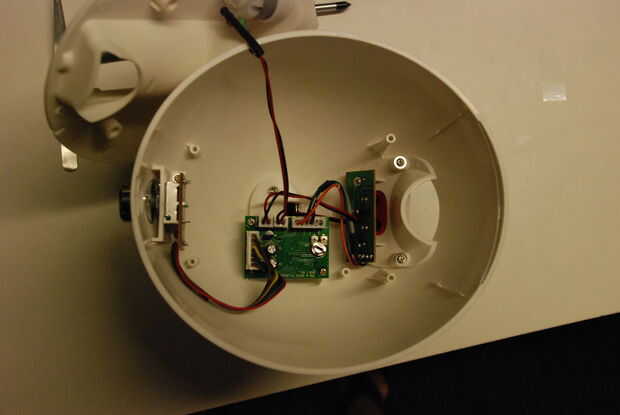

  5. Una vez retirada la tapa de plástico, tenemos acceso a la electrónica.
  6. Quite los tornillos de fijación de placas de circuito impreso a la base.
  7. Desconectar todos los cables desde el tablero principal.

Usted debe ahora tener 5 piezas:

  1. La cubierta superior + motor
  2. El codificador rotatorio (dial circular + tablero) de la parte delantera de la SnackMan
  3. La parte inferior de la SnackMan (con el cable de alimentación de la base)
  4. El tablero principal
  5. El Consejo de IR

No necesita utilizar el tablero principal (4) o tablero de IR (5), por lo que pueden ser descartados (o guardados para futuros proyectos si quieres).
