Paso 12: El cubo del LED: prueba!
Primero voy a explicar a usted lo que quiero decir cuando me voy a referir al "frente" del cubo. El frente del cubo es el lado donde no tienes patas exteriores y no han soldado diferentes capas juntos.

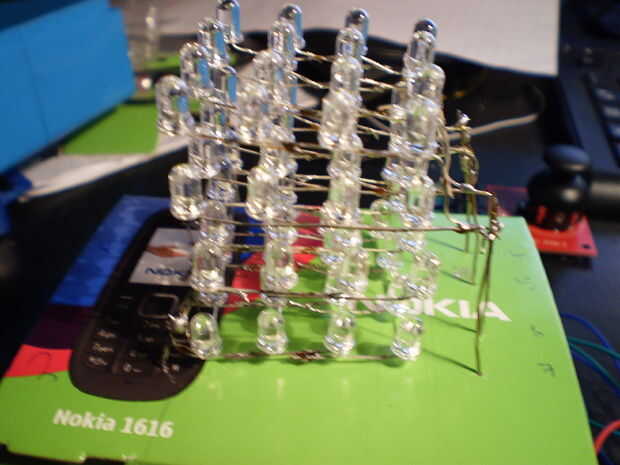

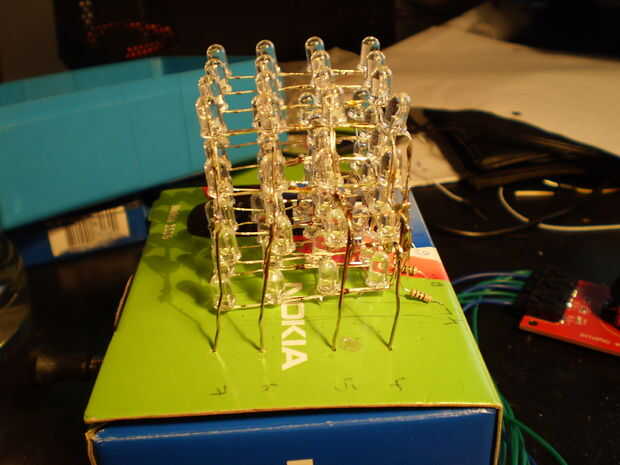

Si usted mira en el frente, la izquierda debe tener las - las piernas de la primera capa todavía sobresale para conectarse. La derecha debe tener las - patas de Capa3 sobresale. En la parte posterior debe tener una conexión soldada entre todos cuatro capas.

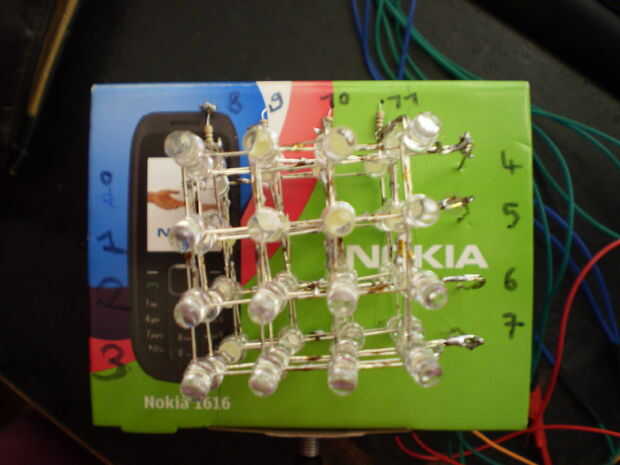

Si todas estas cosas son lo mismo con usted, probablemente ha conectado todo como debe tener! Ahora puede conectar el cubo según la tabla de abajo o la foto de arriba (escribió números de puerto al lado de las piernas en los cuadros). Las resistencias deben estar conectadas a la parte posteriora!
LADO | PUERTOS
---------------------------
left | 0-3
derecho | 4-7
back | 8-11 (resistencias de primera!)

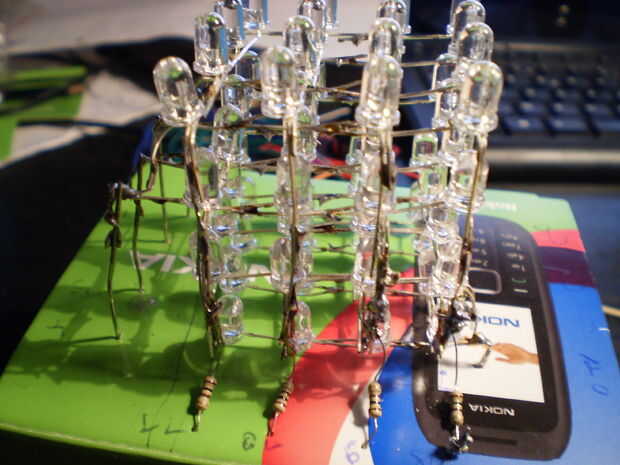

Colocando las resistencias en la parte posterior, sólo necesitamos 4 porque los 4 'carriles' siempre se utilizan cuando ninguno de los LEDs del cubo está encendido...
Ahora podemos subir el código! Como de costumbre proporcionó un enlace al proyecto codebender y un enlace a pastebin.
Primero probaremos las diferentes capas de les iluminación uno por uno, a continuación, varios de ellos la iluminación a la vez y finalmente encender todos los LEDs a la vez. Luego haremos algunos patrones por lo que fácilmente puede confirmar todos lo seperatly de trabajo LED. Si todo va según lo planeado, debería ver el mismo que en mi video. Asegúrese de que cada LED solo se ilumina!
Ahora estamos listos para comenzar a crear nuestro controlador!
