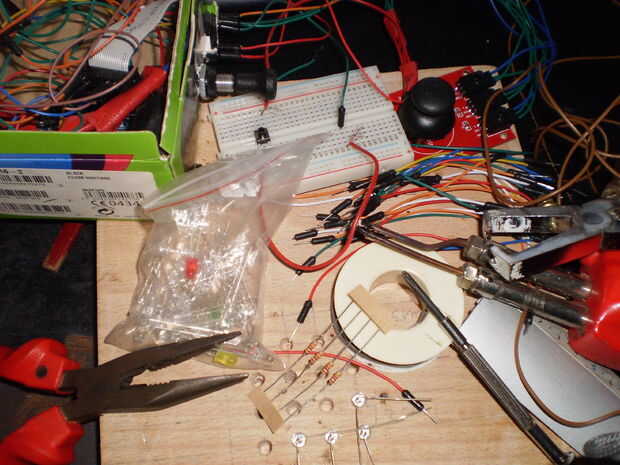

Paso 1: ¿Qué se necesita?
-Un arduino (con al menos 13 pines digitales y 2 pines analógicos) (yo usé un UNO)
-Un joystick con X y eje Y en lo menos y preferiblemente un eje Z
-Un pulsador (dos si no tienes ningún eje Z en el joystick)
-Un interruptor de palanca
-Algunos cables eléctricos
-Tanto los cables de puente macho (yo usé alrededor de 40 de diferentes tamaños)
-Algunos cables de jumper hembra-hembra (probablemente necesarios para la palanca de mando + para crear cables más largos)
-En general todo tipo de cables de puente puede venir bien :)
-Un protoboard (no necesario pero muy práctico)
-4 resistencias (ver abajo para que el valor debe)
-64 LED de cualquier color te como (preferiblemente iguales)
-Batería de 9V
-Un adaptador de batería (http://playground.arduino.cc/Learning/9VBatteryAdapter)
-Una potencia de 2,1 mm enchufe (uno que se ajusta en el arduino) [no es necesario]
-Tubo del encogimiento del calor algunos
-Pegamento (de plástico)
-Un viejo controlador (roto) (Xbox/pc /...) [No es necesario]

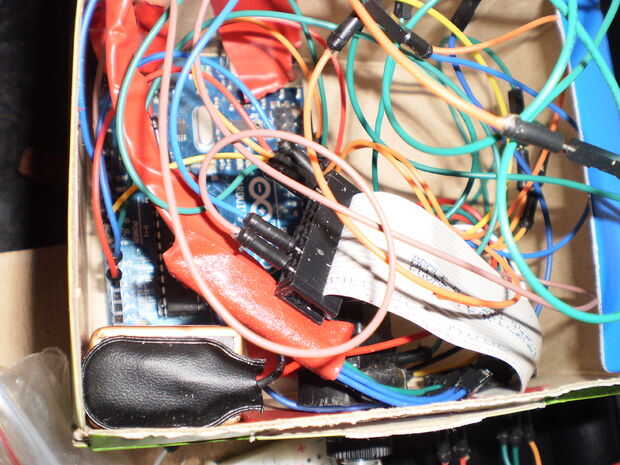

-Un caso para poner su arduino y cables (utilicé una caja de cartón de un viejo teléfono móvil pero la madera también es muy bonito!)
-Una pieza de madera (más gruesa que la parte de plástico del LED y más grande de 6cmx6cm)
Las herramientas que utilicé para este instructivo:
-Un cautín + estaño
-Un cortador de alambre
-Pelacables
-Alicates
-Taladro + broca 5mm (si el LED es 5mm) de madera
-Regla
-Computadora con software de Arduino
-Algunos Arduino / c ++ programación conocimiento
Cálculo de resistencia voltios
Para calcular los voltios necesarios, usted necesitará saber algunos valores: "La tensión de alimentación", "La gota a través de LED de voltaje" y "Desea LED actual". La primera de ellas depende su Arduino y normalmente es de 5v pero puede a veces ser 3.3v. Asegúrese de comprobarlo.
Los dos primeros valores deben incluirse con los LEDs la compraste o en la Web. Para mi LED se donde 3,3 v y 20 mA (ver enlace abajo).
http://HackNMod.com/store/index.php?Act=viewProd&productId=434
Una vez que sepa estos tres valores, simplemente rellene los valores en este enlace (solo LED) y verificar que valor de resistencia es necesario.
http://www.hebeiltd.com.cn/?p=ZZ.LED.resistor.Calculator
