Paso 4: El cubo del LED: preparación de los LEDs
+ | -
--------------------------
cátodo ánodo |
largo pata corta pata |
lado plano | redondo lado
Siempre intentaré utilizar + pata y - la pata porque creo que todos entienden lo que quiero decir con esto (y más fácil que el ánodo y cátodo).

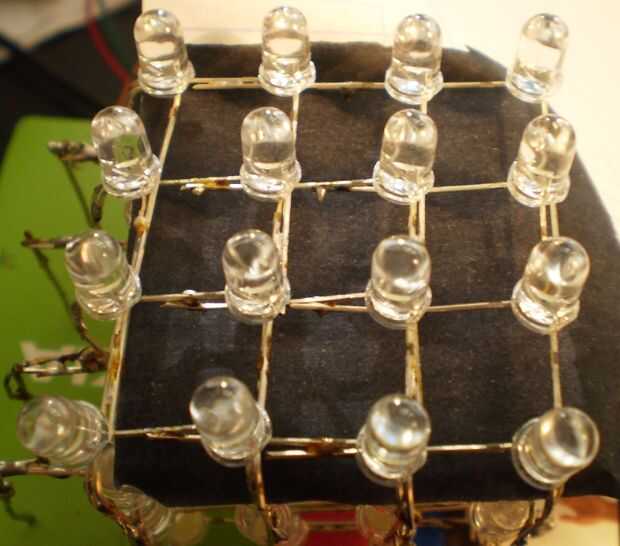

Cuando hablo de las patas exteriores significa que los de los lados de una matriz. Para cada fila hay 8 "patas exteriores", 4 por un lado y 4 en un lado adyacente. Por favor, ver todas las fotos para asegurarse de que usted entiende esto.
Como una buena práctica sugiero que probar los LEDs antes de usarlos. Un LED roto en el cubo puede hacer la mitad del cubo no encendido por lo que es muy difícil de detectar y reemplazar LEDs rotas el cubo. Fácilmente se puede probar mediante la celebración de una batería delgada con el + el poste en la pata larga y -poste en la pata corta del LED.
Para la soldadura, es la más fácil si usted primero dobla todas las piernas de LED en la posición correcta antes de comenzar a soldar. Haciendo esto que usted puede asegurarse de que las piernas son dobladas en 90°. Siempre, dará instrucciones sobre cómo doblar las piernas de una capa.
Si las piernas de tus LEDs son lo suficientemente largos para llegar a la pierna de los dos lugares de LED lejos de él, sugiero fuertemente que primero corte un trozo. De lo contrario usted tendrá mucho más tarde porque las piernas diferentes no deben tocar (siempre)...

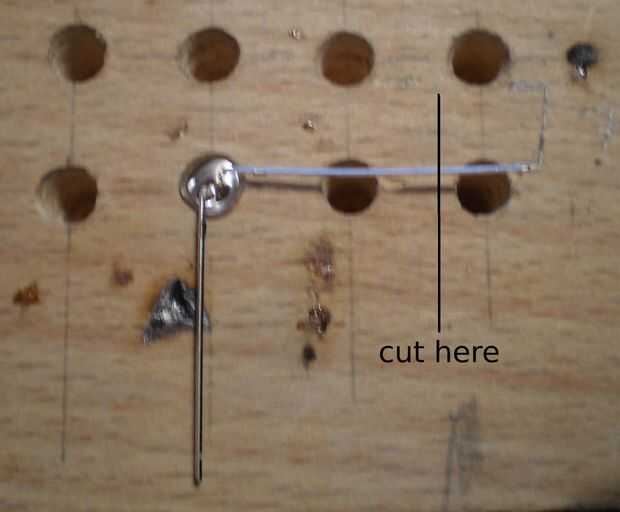

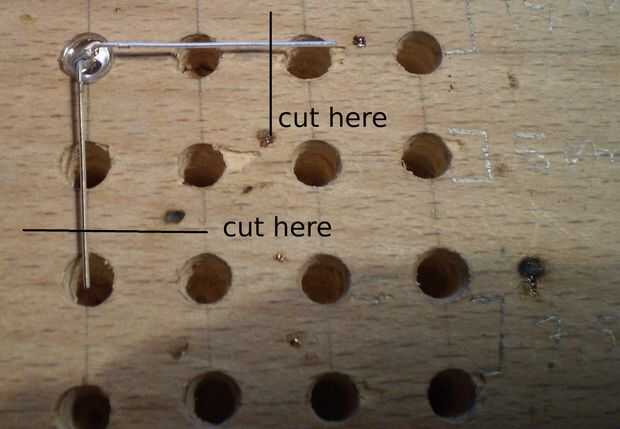

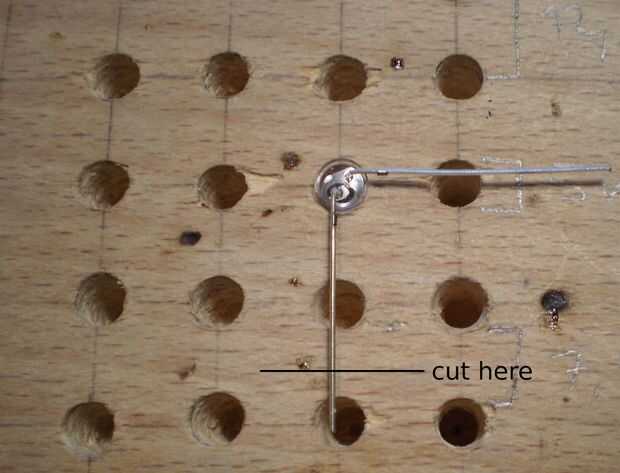

Para entender mejor lo que quiero decir y cuánto a cortar las piernas, por favor mire las fotos de arriba.
Esto no es necesario para todas las piernas, pueden dejar las piernas en la parte exterior del cubo siempre que quieras (por ahora).
