Paso 5: El cubo del LED: capa de fondo

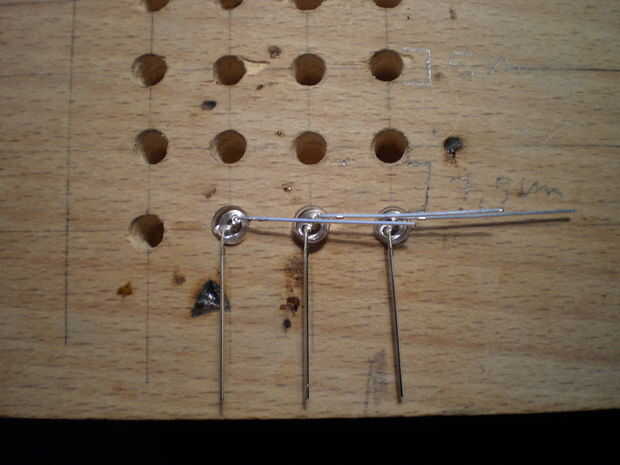

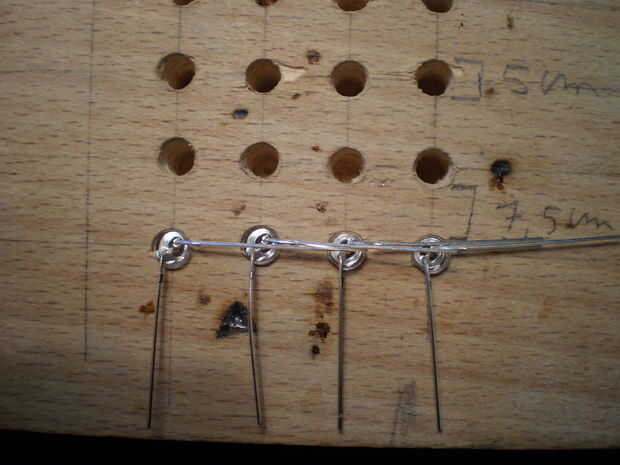

Después de haber doblado 16 LED, puede iniciar la soldadura de la esquina inferior derecha. No te olvides de cortar un trozo de la pierna cuando sea necesario (paso anterior). De esta manera usted tendrá los problemas menos colocando las piernas derecha. A partir de ahí primero completé la primera fila por soldar los tres LEDs de la fila inferior a él.

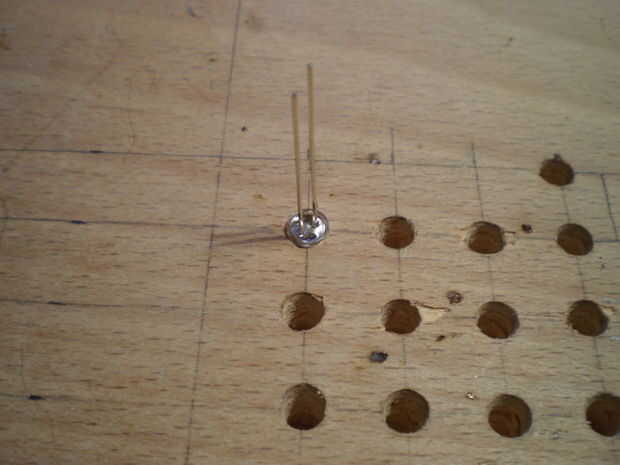

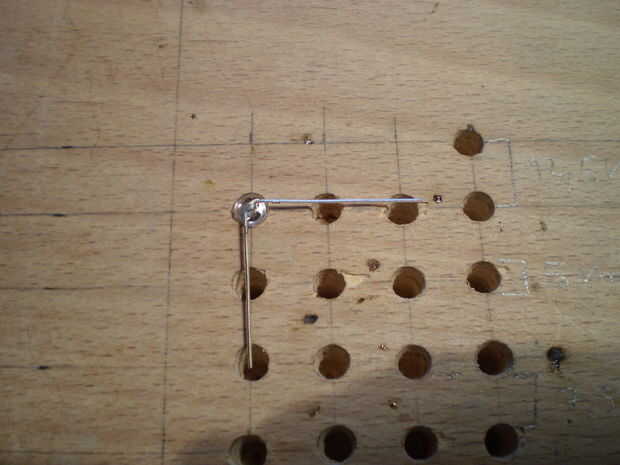

Las siguientes imágenes muestran más precisamente lo que debe hacer, sino ser consciente de que yo no cortó las piernas aquí (a propósito) ni realmente soldarlos. Acabo de hacer todas las fotos con los LEDs mismo para hacer el proceso más claro (los cuadros son no de los actuales procesos de soldadura).

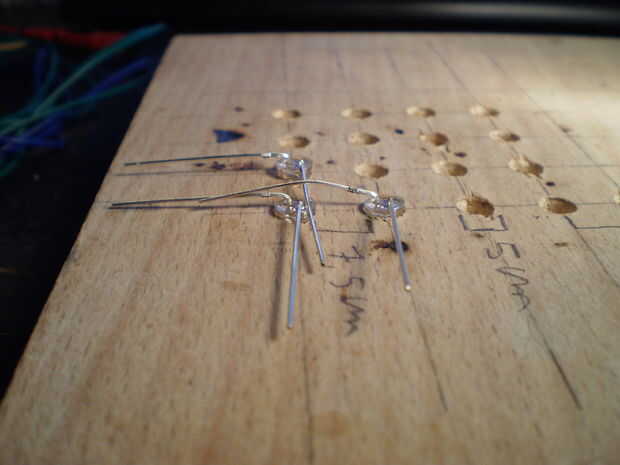

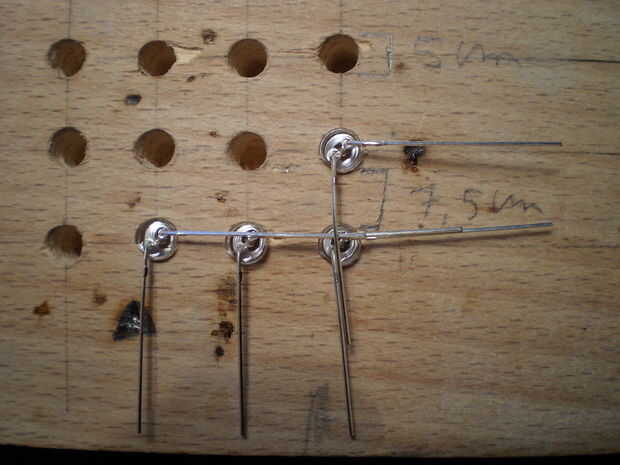

Después de la primera fila con la segunda fila (empezando por la derecha). Este tiempo debe tener en cuenta que la - pierna de la segunda fila de LEDs (los que deben mirar hacia abajo) tienen una pequeña torcedura en ellos: debe pasar sobre la horizontal + piernas de la primera fila y soldadas a la + pierna de la primera fila. Espero las fotos hará que sea más claro. Para asegurarse de que las piernas no son tocándote puede utilizar un destornillador o algo similar para hacer algo de espacio entre ellos.

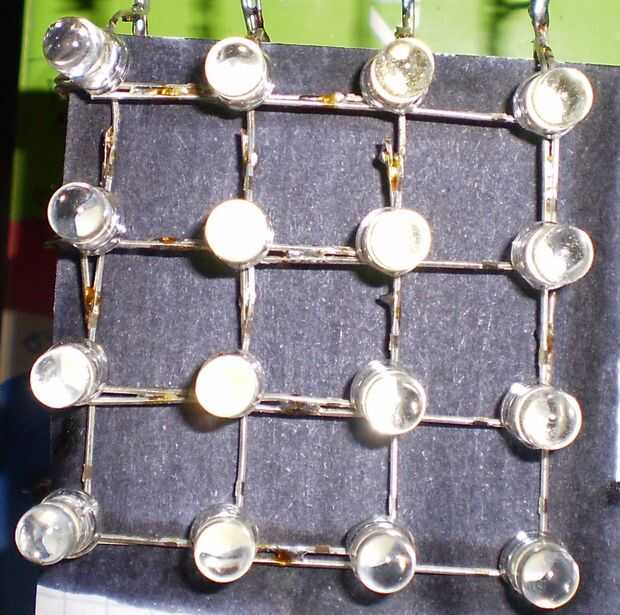

Si ha terminado las dos primeras filas, simplemente complete la fila tercera y cuarta del mismo modo. Siempre asegúrese de que ninguno de los + se toquen las piernas-piernas. De esta manera que usted debe terminar con un 4 x 4 multiplexado de matriz de LED. Esto significa que usted puede controlar todos los 16 LEDs individualmente con el uso de sólo 8 puertos en su Arduino.
Si te sientes como si estuvieras en un rodillo, puede hacer una copia exacta de la misma de esta capa ya que necesitaremos para la capa superior!
