Snake 3D en cubo del LED Charlieplexed 4 x 4 x 4 (6 / 15 paso)

Paso 6: El cubo del LED: pruebas de la capa inferior

Para asegurarse la primera capa está trabajando como debería, ahora probaremos esta capa. Como podemos comprobar fácilmente si todos los LEDs pueden controlarse individualmente y todo funciona como se esperaba antes de soldar las diferentes capas juntas.

La forma más sencilla de hacerlo es poniendo el + las piernas de la matriz en un protoboard y hacer la conexión desde allí a pernos 6:56 en su arduino. Ahora conecte las resistencias en las - piernas y conecta ésos a los pines 0 hasta 3 en el arduino (usando el otro lado de la protoboard para esto podría ser útil).

Una vez hecho esto, usted puede cargar el siguiente código directamente usando mi bosquejo de codebender aquí, elegir el modelo de arduino y hacer clic en USB flash después de conectar tu Arduino a tu ordenador. Como alternativa, puede copiar y pegar el código de este enlace de pastebin.

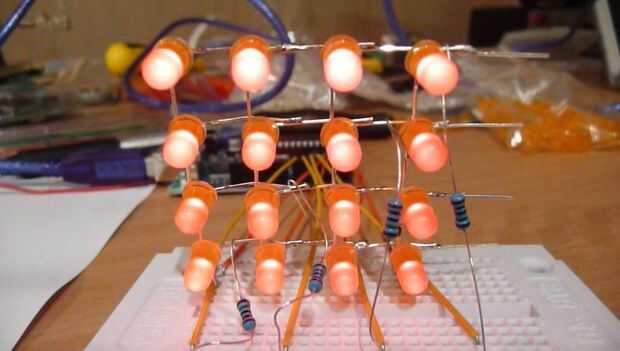

Debería ver algo similar a esto:

Si no todos los LEDs encienden, por favor revise las conexiones de nuevo y ver que nada toca. También asegúrese de que conectado todo correctamente.
