Paso 7: El cubo del LED: segunda capa

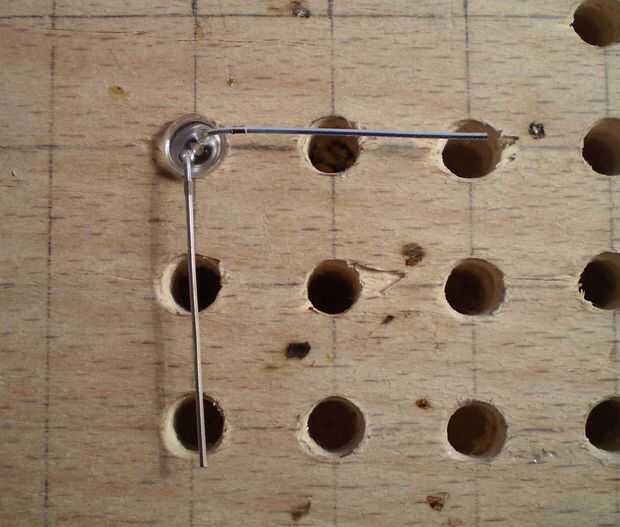

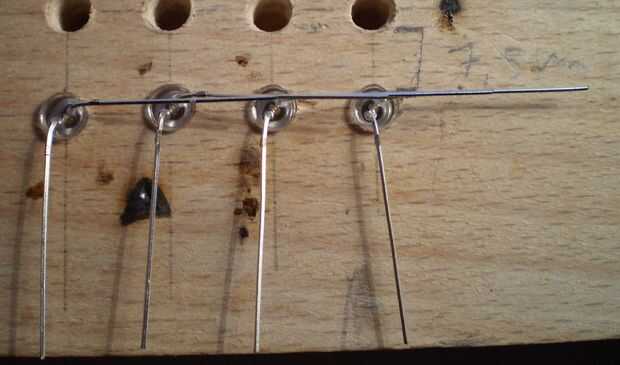

Una vez terminado la primera capa, el otro debe ser simple. Ahora tienes el LED con el - pierna (corto) en la esquina superior derecha y el + les en la parte inferior izquierda de la esquina (ver imagen). -La pierna debe estar doblada a la derecha y el + hacia abajo la pierna. Todas las demás cosas permanecen iguales. De esta manera se creará una segunda matriz de LED pero ahora las piernas horizontales son negativas (lo contrario de la capa 1).
Una vez terminado su segunda capa, te recomiendo probar primero esta capa. Volver a meter el + las piernas en un protoboard y conectarlos a los puertos 6:56. Luego conecte las - patas para una resistencia y luego a los puertos de 0 hasta 3. Utilizando el mismo código que antes de que se debería ver algo similar.

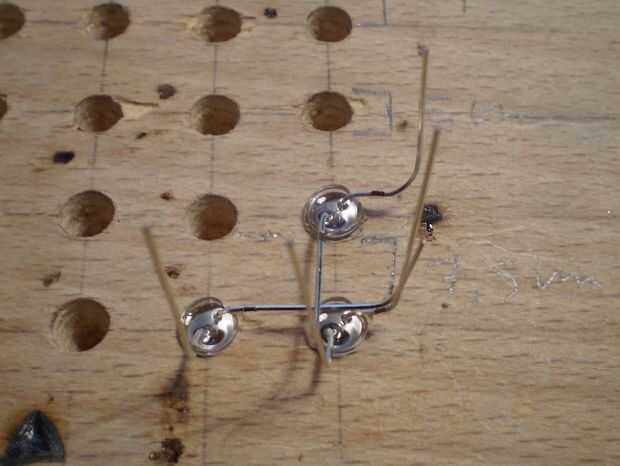

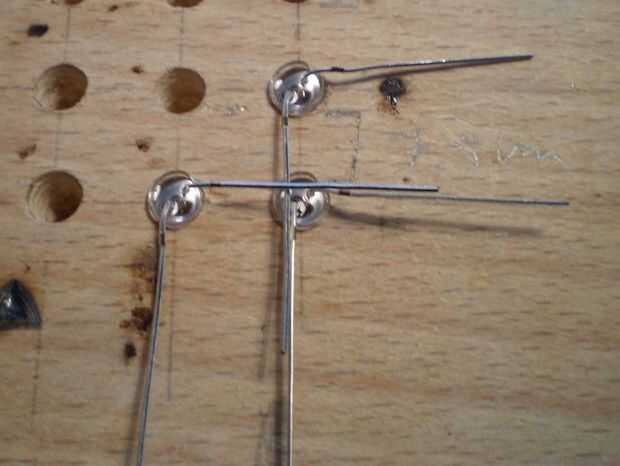

Si esto funciona, había completado con éxito la segunda capa. Para prepararse para el siguiente paso deben doblarse las 8 patas exteriores de la segunda capa hacia abajo. Términos como hacia abajo son un poco complicados en esta situación, recomiendo mire las fotos y vas a entender lo que quiero decir. Si se va a poner la matriz nuevamente dentro de la red (que recomiendo), que significa doblar todas las patas exteriores 8 para arriba por lo que están apuntando hacia el techo (hacia arriba y hacia abajo como en términos de cómo los LEDs se colocará al final:).

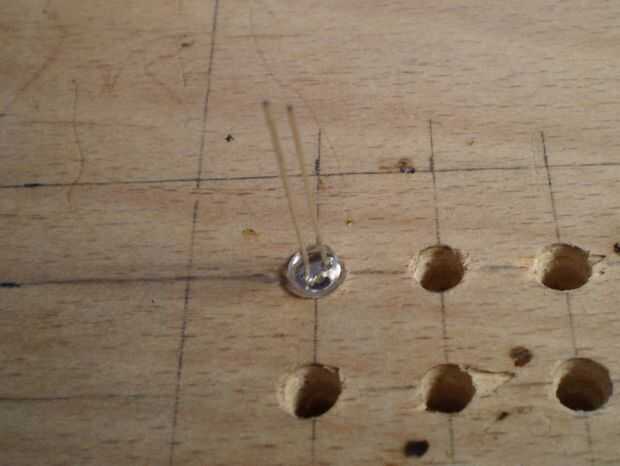

Para la primera capa debe sólo doblar la + piernas pero en la dirección opuesta. Esto significa que poner los LED con la parte redonda hacia arriba (lo contrario de poner en la plataforma que sería con los lados redondeos hacia abajo). Ahora tienes que doblar el + las piernas por lo que están apuntando hacia arriba. -Las piernas pueden permanecer como están (estarán dobladas en la dirección opuesta más adelante). Hay algunas fotos en el siguiente paso si no estás totalmente seguro.
