Snake 3D en cubo del LED Charlieplexed 4 x 4 x 4 (8 / 15 paso)

Paso 8: El cubo del LED: Charlieplexing las dos primeras capas

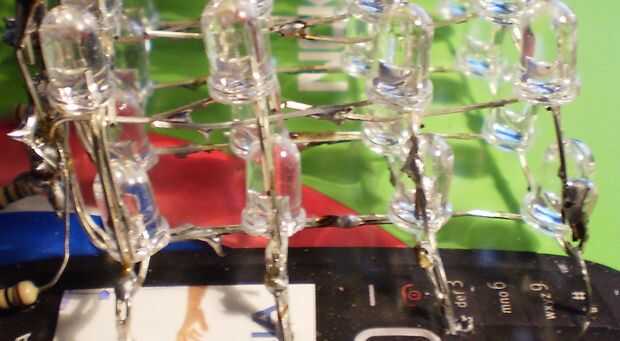

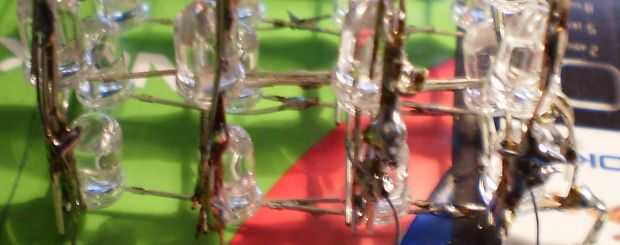

Ahora es el momento de la soldadura de la primera y segunda capa. Poner la primera / capa inferior en una pieza de madera con los LEDs redondo lados apuntando hacia arriba (como van a estar en el cubo final). Ahora el + piernas deben ser mirando hacia el techo. Estas + piernas deben soldarse a la orientación hacia abajo - las piernas de la segunda capa. Si hiciste todo correcto que significaría la frente hacia abajo a + las piernas de la segunda capa se pueden soldar luego-las piernas de la primera capa de fondo.

Esta soldadura puede ser complicado porque podría ser difícil mantener las capas en su lugar mientras se suelda. He tratado de mantener una distancia de 5mm entre las dos capas. Para esto, usted puede poner un montón de post-its o cualquier otra cosa sobre la primera capa y poner el otro en lo post-its. Además he intentado prender las piernas de la segunda capa en algún lugar entre la soldadura de las dos piernas de la primera capa. Una vez que han tenido éxito en unas piernas de soldadura, los demás deberían ser más fáciles.
