Snoot de fibra para fotografía submarina (2 / 4 paso)

Paso 2: Adaptador y brazos

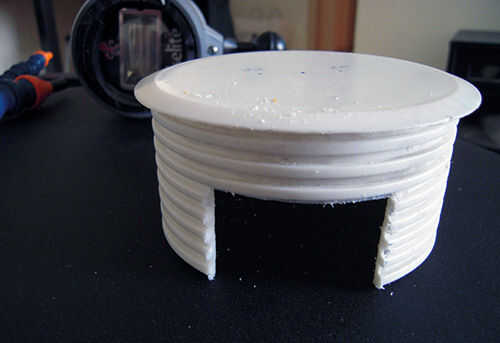

En primer lugar, modificamos el conector para actuar como un adaptador que conecta los brazos Loc-Line con el DS-50. Use una sierra para cortar una pieza del lado de la clavija para que coincida con el bombeo en el strobe y conecte el cable TTL. Este corte tiene dos propósitos: le permite deslizar el strobe todos la manera en y se evita que el adaptador giratorio.

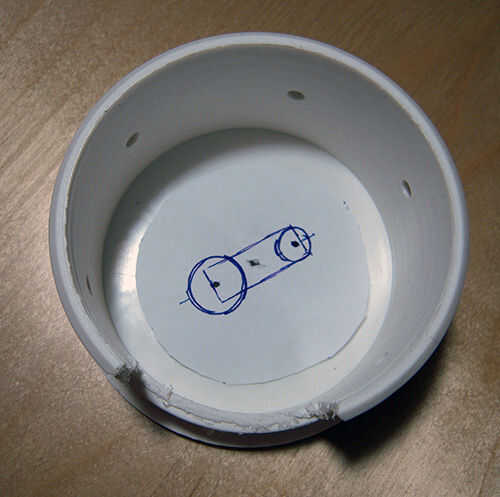

Ahora, marque cuidadosamente la posición donde desea colocar los dos conectores NPT (la base de las piezas del brazo Loc-Line). Este paso es un poco complicado porque quieres colocarlos exactamente sobre el tubo de flash. Usé un pequeño esquema para marcar los centros de los agujeros.

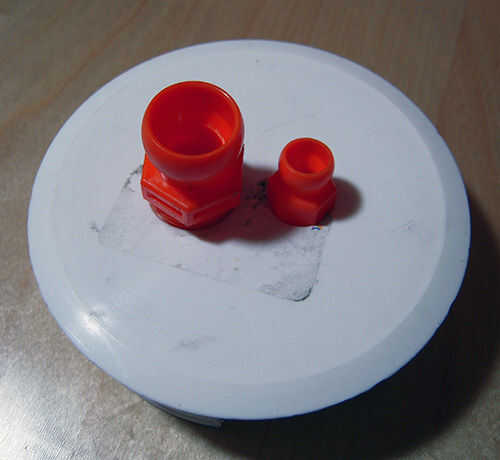

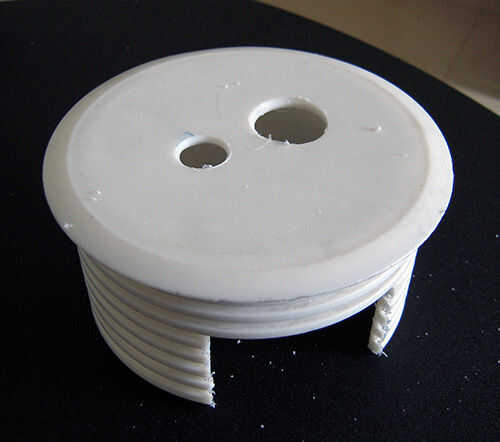

Utilice la broca cónica para perforar un agujero de 12mm para el brazo de 1/4 pulgadas y un agujero de 20mm para el brazo de 1/2 pulgadas. Atornille los conectores NPT. No te preocupes si los agujeros son un poco demasiado grande – siempre puede asegurar los conectores mediante conectores de SugruNPT (o tuercas).

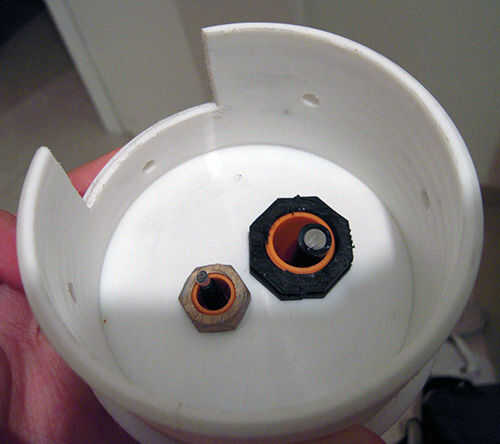

Tenga en cuenta que las tuercas que se utiliza deben ser estrechas para que no rascan la luz estroboscópica sí mismo. Utilicé una tuerca del metal para el TNP pequeño, y para el conector grande utiliza un plástico que corté de un adaptador de manguera de jardinería.

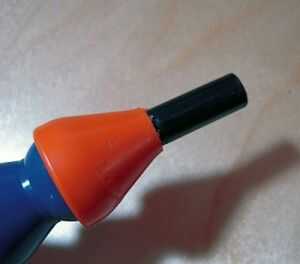

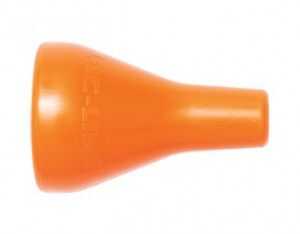

Conectar los brazos y boquillas a los conectores NPT y empuje las fibras. Si la fibra de 7mm es demasiado ancha para la boquilla de 1/4 pulgadas sólo corta la boquilla – obtiene amplia más cerca llegar a la base.

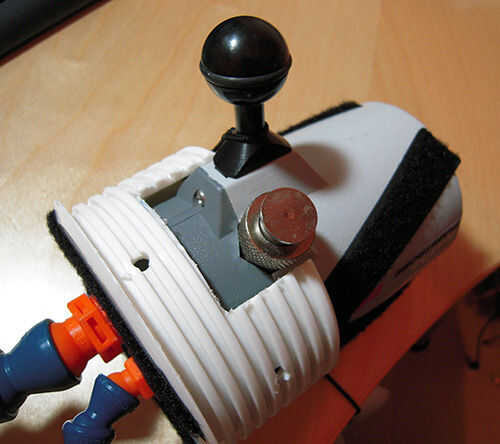

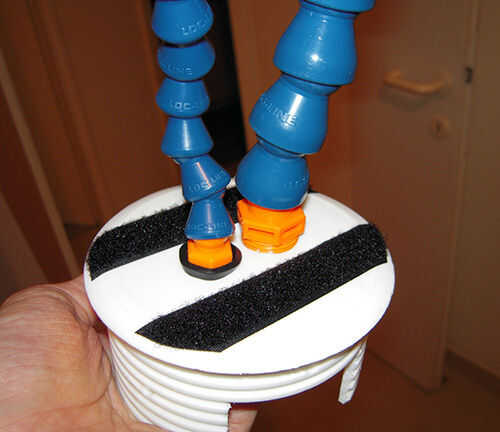

Pegar dos tiras de Velcro en el adaptador, como se muestra en la foto.
