Paso 4: Normas generales
En lugar de cables de transporte ELECRICITY, imagina que tienes tubos para el agua. Agua presión es análogo a la tensión, resistencia al flujo de agua (superficie rugosa por ejemplo) es análogo a la resistencia al flujo de electricidad, la cantidad de agua que fluye de la tubería de entrada/salida es análoga a la corriente (amperios) que está disponible en un circuito eléctricos. Vea el dibujo abajo.

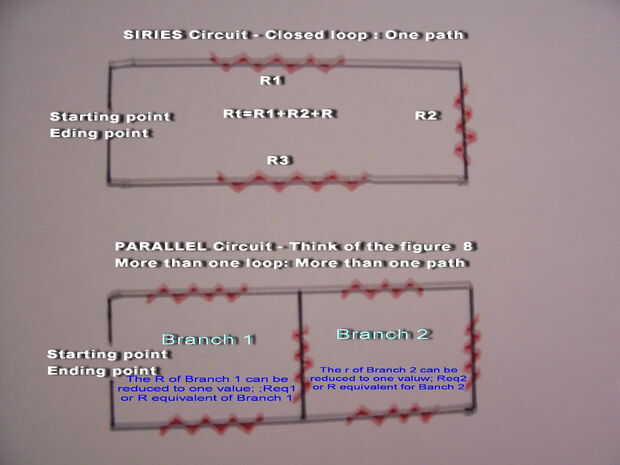

EN serie::: Para una serie de tubos conectados en un bucle cerrado::: Seleccione un punto en el lazo como al principio. Que punto es también el punto final::: hay sólo un camino a través del lazo::: el lazo es como la figura z-e-r-o.
Tubos de serie son vinculado end-to-end. Si se mantiene una presión constante en el agua en la tubería, no se puede dibujar la misma cantidad de agua en un momento dado importar donde la cinta (o golpe) el tubo. CANTIDAD = CORRIENTE = AMPERIOS: *** EN UN CIRCUITO SERIE LA CORRIENTE ES LA MISMA EN TODAS PARTES ***.
Hace sentido que la resistencia total en serie de tubos es igual a la suma de la resistencia en las secciones individuales de la pipa. ¿Dónde podría venir la resistencia de? EN un circuito en serie Rt = R1 + R2 +... Resistencia RX *** Total es igual a la suma de todas las resistencias individuales.
A partir de un punto en el circuito serie, la presión descenderá en sucesivas secciones de tubería debido a la resistencia al flujo. La suma de todas las gotas de presión a través de todas las secciones de tubería en la serie de bucle es igual a la caída de presión en la partida piont: *** en un circuito en serie, el voltaje gota es igual a la suma de la tensión DROPES a través de cada componente ***
IN URL::: Usando la analogía de la pipa de agua, creo que de tubos conectados entre sí en la forma de la figura e-i-g-h-t::: de cualquiera dado el punto de partida hay más de una ruta de acceso o rama en la que el agua puede fluir. El secreto para tratar con circuitos paralelos es aislar cada rama y utilizar las normas de la serie descritas más arriba para encontrar una resistencia equivalente para cada rama (Req1 y Req2 en este caso). Esto en efecto reduce el circuito a dos resistencias (Req1 y Req2) en serie. Como con los circuitos de la serie, la resistencia TOTAL es la suma de las resistencias individuales - Rpt = + Req2 Req1 en este caso.
Estudiar el ejemplo de la foto 5 con cuidado. Una vez que entienda este ejemplo usted será confiado al solucionar problemas similares.
