Paso 5: Cómo en paralelo resistencia - a
Consejo: Una forma rápida de encontrar la suma de dos resistencias paralelas es dividir su producto por su suma:
RT=(R1xR2)/(R1+R2).
Si R1 = 20 y R2 = 30, entonces Rt = 20 x 30 / 20 + 30 = 600/50 = 12
Sigue eso si R1 = R2, entonces Rt = la mitad de uno de ellos.
Si R1 = 20 y R2 = 20, entonces Rt = 20 x 20 / 20 + 20 = 400/40 = 10

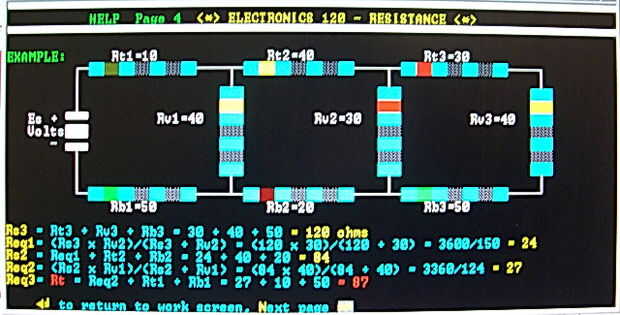

::: En el ejemplo siguiente, pensar en ' t ' como, 'v' como VERTICAL y 'b' como fondo.
::: Sucursal 3 consta de Rt3, Rv3 y Rb3 en serie. Por lo tanto Rs3 = Rt3 + Rv3 + Rb3 = 30 + 40 + 50 = 120 por nuestra regla de la serie. Rs3 está en paralelo con la resistencia equivalente y Rv2, Req1, se calcula como se describe en punta, sobre:
Req1=(Rs3xRv2)/(Rs3+Rv2) = (120 x 30) /(120+30) = 3600/150 = 24
3 rama tiene ahora una resistencia equivalente de 24
::: Sucursal 2 consta de Rt2, Req1 y Rb2 en serie. Por lo tanto Rs2 = Req1 + Rt2 + Rb2 = 24 + 40 + 20 = 84 por nuestra regla de la serie. Rs2 es ahora paralelamente con Rv1 y la resistencia equivalente Req2, se calcula como se describe en el Consejo, anteriormente:
Req2 = (Rs2xRv1) /(Rs2+Rv1) = (84 x 40) /(84+40) = 3360/124 = 27
Ahora rama 2 tiene una resistencia equivalente de 27
::: Sucursal 1 consta de Rt1, Req2 y Rb1 en serie. Por lo tanto Req3, ahora Rt = Req2 + Rt1 + Rb1 = 27 + 10 + 50 = 87, la resistencia TOTAL del circuito. VOILA!
