Paso 1: Contrapeso Trebuchet
Un Trebuchet del contrapeso es un arma de asedio con una viga montada en un pivote donde el pivote se encuentra aproximadamente 7/10ths a lo largo de la viga y con un contrapeso de la viga a través de un arco de aproximadamente 200 grados de oscilación. Una eslinga se monta en el extremo largo de la viga con un extremo fijadas y el otro extremo conectado a través de un bucle y pin.
Una avellana (o incluso un malvavisco) se carga en la eslinga y la viga se dibuja hacia abajo a la base.
Cuando se suelta el rayo, el contrapeso cae hacia el suelo, haciendo pivotar el otro extremo de la viga con una fuerza tremenda.
Cuando el rayo pasa por el cenit de su arco, el lazo se desliza de la espiga así abriendo el cabestrillo y proyectando la... erm... proyectil hacia adelante.

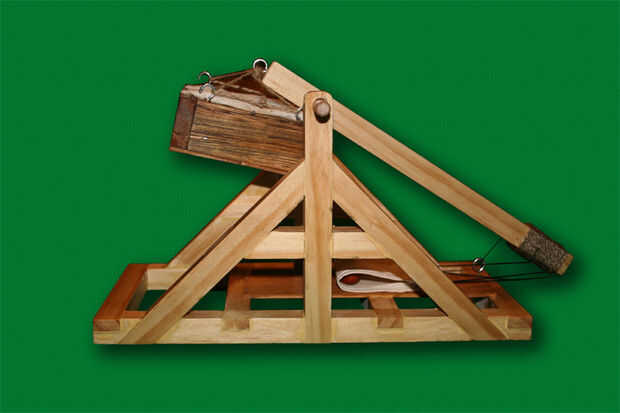

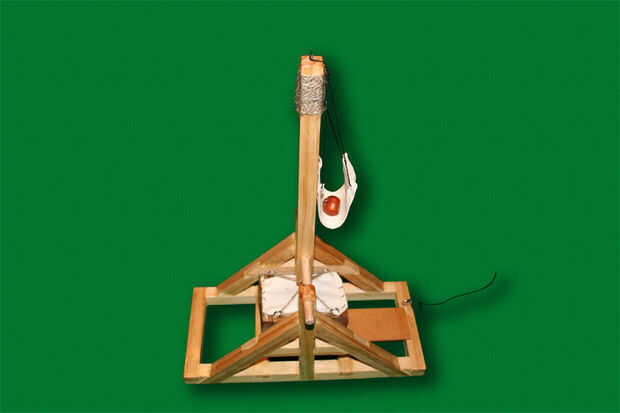

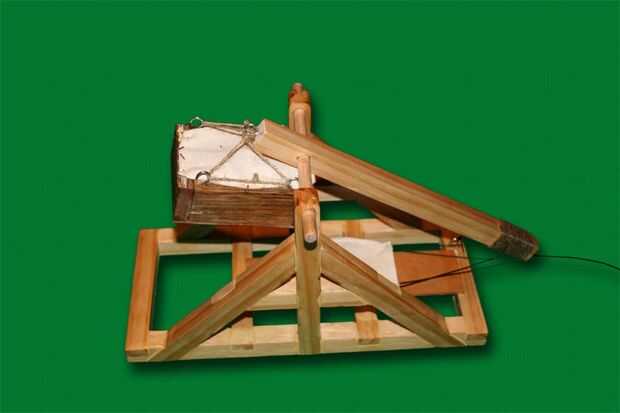

Para este proyecto usé pino cuadrado 20mm, un pedacito de taladro de algodón y Bramante de cocina para el trebuchet. El contrapeso está hecho de una pequeña caja de madera llena de plomos de pesca y cubre con otro pedazo de drill de algodón.
El "gatillo" es simplemente un clavo doblado para hacer un gancho con un trozo de algodón para efectuar un lanzamiento.
Dimensiones:
Base
140 mm de ancho x 300 mm de largo
Soporte de pivote
260 mm ancho x 170 mm de altura de la base
Pivote
pasador de 160 mm x 8 mm
Brazo del oscilación
largo 280 mm
Cesta de contrapeso
70 mm ancho x 100 mm de largo x 35 mm de altura
Máximo registrado que distancia (malvavisco)
8,5 m
