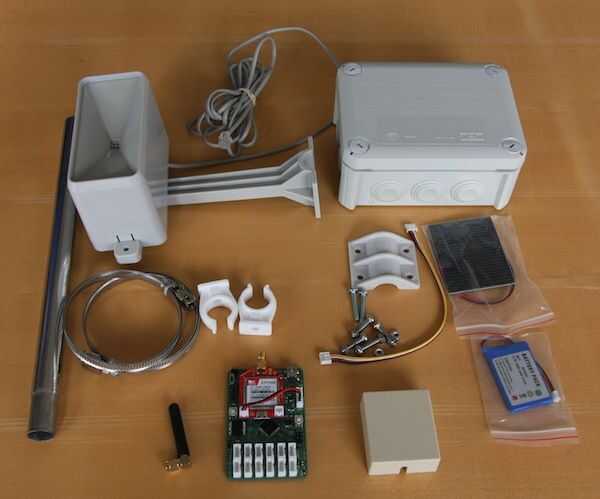

Paso 1: Material necesario
Junta SODAQ
GPRSbee
Antena
Batería
Panel solar
Embudo de fina lluvia desvío
Carcasa impermeable OBO T-100
Abrazaderas para tubos de 2
Borne de tornillo de Grove
Cable de Grove
Abrazaderas de Jubileo
Para conseguir la Junta SODAQ por favor visite esta Página de Kickstarter.
Pueden comprar la GPRSbee, antena, Panel Solar y batería de SEEEDstudio o por ejemplo en Holanda en sunbedded.nl.
En este ejemplo utilizamos un 0.5W panel y una batería de 1000mAh. La Junta SODAQ utiliza muy poca energía y estará durmiendo la mayoría del tiempo. Sólo cuando la rainbucket consejos se despierta hasta registro y cada hora cuando enciende el módulo GPRS para enviar los datos a Internet.
Dependiendo de donde se encuentra y las horas de sol que tiene, sin embargo puede que necesite un mayor panel y batería.
Hemos utilizado la caja de ensambladura de OBO T-100, que creemos que es buena relación calidad-precio y tiene el tamaño correcto. Por supuesto puede utilizar cualquier otro recipiente impermeable que tienes ahí. Para la durabilidad es mejor usar un plástico UV estabilizado. El OBO T-100 viene en dos variedades, la UV estabilizado es un poco más caro aunque.
Puede utilizar cualquier cubo de inflexión como el Davis lluvia colector II pero para este tutorial hemos elegido el sensor extensamente disponible y barato producido por el fabricante chino de 'Fine Offset'. Este cubo de lluvia se vende a menudo en un conjunto formando una completa estación meteorológica bajo varias marcas como Alecto, Watson, Elecsa, tiempo ambiente y Tycon.
Por ejemplo, puede comprar la rainbucket aquí por menos de $10.
Sparkfun vende el rainbucket como parte de su Tiempo metros de $69,95.
Porque queremos tener el menor consumo de energía posible hacemos nuestro sistema dormir la mayoría del tiempo. Al dormirlo dibuja menos de 50 μA. Hay solamente dos condiciones en las que queremos que el sistema de estar despierto:
-Cuando la inclinación del cubo consejos
-una vez cada hora para enviar datos a Internet
Tablero del microcontrolador como puede utilizar el SODAQ llamado interrupciones al ser despertado de la condición del sueño.
El SODAQ tiene dos líneas de interrupción. Uno utilizará para Rainbucket (puerto D3) y otro para el tablero el reloj en tiempo Real (D2).
