SODAQ solar powered autónoma estación de observación de la lluvia (6 / 9 paso)

Paso 6: Cubo arboleda

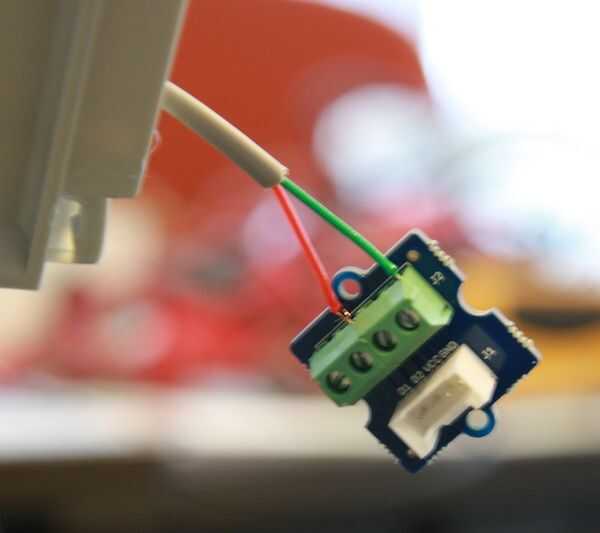

Necesitamos conectar el cubo de la lluvia a la Junta SODAQ utilizando un conector de grove. Lo más fácil es conectar el cable de la cubeta de lluvia a un borne de tornillo de grove. Sólo corte el conector RJ 11 y atornille el cable verde con el GND y el alambre rojo a D2.

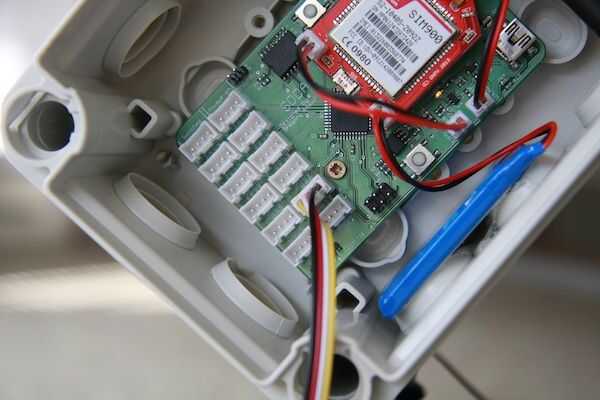

El cable de la arboleda entonces enchufa el conector de D2/D3 en la fila de 'Always On' en el tablero SODAQ.

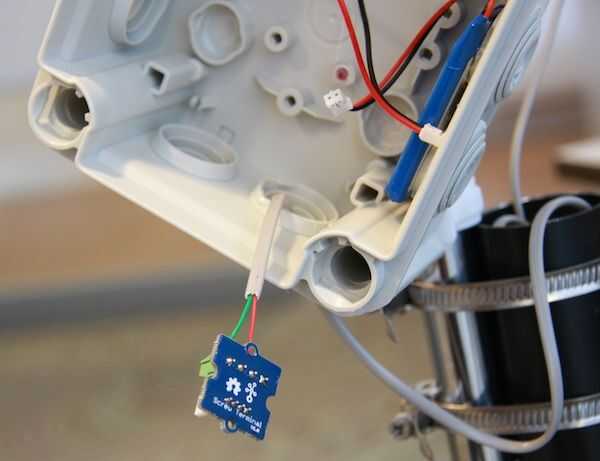

Perfore otro agujero para pasar el cable de la cubeta de la lluvia en la caja OBO.

Asegúrese de sellar el orificio de la caja con pegamento o sellador acrílico como queremos que el cuadro sea totalmente agua prueba.

Vea el paso
