Software de PWM con arduino/attiny (2 / 5 paso)

Paso 2: Paso 2: cableado

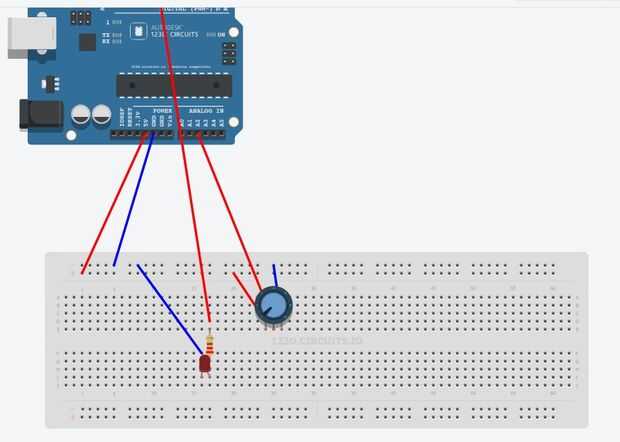

El esquema es un poco confuso pero es lo que está sucediendo

Arduino 5V--> alimentación

Arduino GND--> carril de tierra

Arduino pin 8--> resistencia de 220 ohm--> led de ánodo (positivo/larga pierna)

LED cátodo (negativo / corta pierna)--> carril de tierra

eje izquierdo del potenciómetro--> alimentación

Arduino pin A2--> limpiador pin / medio perno de potenciómetro

eje derecho del potenciómetro--> carril de tierra.
