Software de PWM con arduino/attiny (3 / 5 paso)

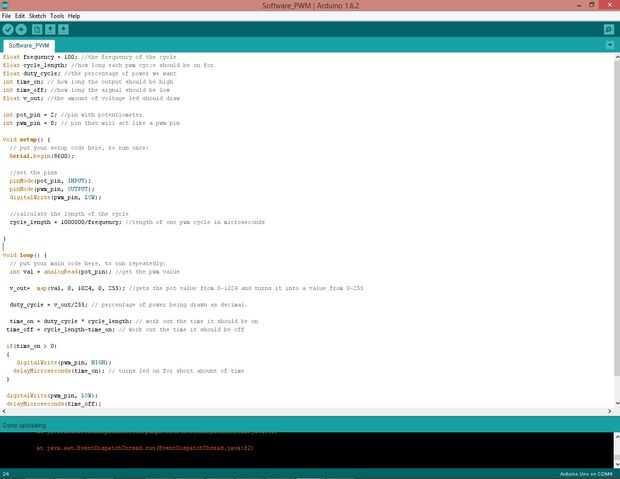

Paso 3: Paso 3: el código

Este es el paso más largo, pero voy a explicar cómo funciona en el siguiente paso.

flotador de frecuencia = 100; la frecuencia del ciclo
Float cycle_length; cuánto cada ciclo de pwm debe estar

Float duty_cycle; el porcentaje de la energía que queremos

int time_on; Cuánto tiempo la salida debería ser alta

int time_off; Cuánto tiempo la salida debe ser baja

Float v_out; la cantidad de voltaje que el led debe sacar

int pot_pin = 2; pasador con potenciómetro

int pwm_pin = 8; PIN que actuará como un pin pwm

void setup() {}

Pon tu código de instalación, para ejecutar una vez:

Serial.Begin(9600);

ajustar los pernos

pinMode (pot_pin, entrada);

pinMode (pwm_pin, salida);

digitalWrite (pwm_pin, bajo);

calcular la longitud del ciclo

cycle_length = 1000000/frecuencia; longitud de un ciclo de pwm en microsegundos

}

void loop() {}

Pon tu código principal, para ejecutar varias veces:

int val = analogRead(pot_pin); obtener el valor de pwm

v_out = mapa (val, 0, 1024, 0, 255); Obtiene el valor del pote del 0 al 1024 y lo convierte en un valor de 0-255

duty_cycle = v_out/255; porcentaje de la energía absorbida como decimal.

time_on = duty_cycle * cycle_length; el tiempo debe estar en

time_off = cycle_length-time_on; el tiempo debe ser de

if(time_on > 0)

{

digitalWrite (pwm_pin, HIGH);

delayMicroseconds(time_on); enciende led para anount corto de tiempo

}

digitalWrite (pwm_pin, bajo);

delayMicroseconds(time_off);

}
