¿Sola puerta inversor CMOS no (1 / 4 paso)

Paso 1: Las partes

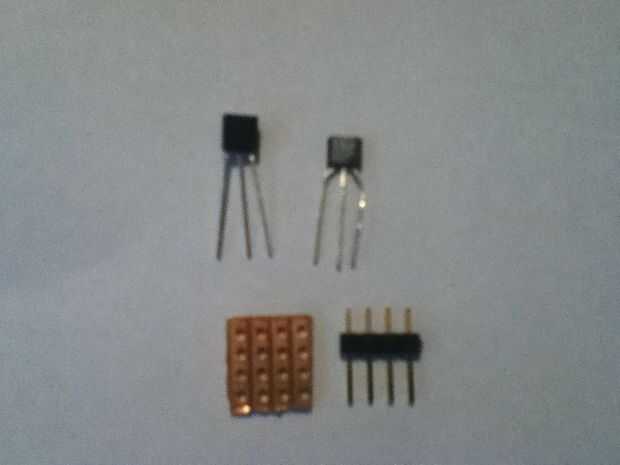

Aquí es lo que necesitarás para este instructivo:
1 x MOSFET de canal N (no puede ser un JFET). Usé un 2N7000.
1 x MOSFET de canal P (no puede ser un JFET). Usé un ZVP3306A.
1 x 4 pines PCB
1 x 4 x 4 trozo de placa perforada (tabla matriz funciona también. Generalmente evito perforada, pero en este caso, sólo requiere un corte y unir, así que es fácil de usar que la Junta Directiva de la matriz y un poco más barato).
+ Generalmente herramientas (cortadoras, pinzas, soldadura hierro soldadura, Sierra de tablero de corte, herramienta de corte de placa perforada, pedacito de taladro pequeño o cuchillo)
