Paso 3: Pegamento + pila la solettes
Teoría:
Este paso es la clave: combinar solettes en serie con una técnica shingling superglued. Salidas de cada solette o cualquier pedazo de mono o policristalino silicio PV de hecho, alrededor de 0, 5 - 0.6VDC, que no es suficiente voltaje para hacer muchas cosas útiles. Así que, tenemos bastantes de estos solettes combinan en serie para que suman sus salidas de voltaje.
Para alimentación del circuito de carga LiPo, que luego bombea actual en la batería de LiPo, que luego se carga el teléfono inteligente, es necesario producir 4.8V - 6VDC desde nuestro panel solar casero. Esto significa que necesitamos un mínimo de 10 solettes en serie (o 5.0Vopen). Solettes estamos usando la salida de Im (o la corriente máxima en el punto de máxima potencia de las células - punto máxima potencia aquí: http://en.wikipedia.org/wiki/Maximum_power_point_tracking) de unos 130-150 mA por solette. Por lo tanto, ya que estamos combinando el solettes en serie, los voltajes se suman, pero no la corriente. O, dicho de otra forma, de 10 de nuestros solettes en serie salida 5.0VDC y 130mA en un buen día en Osaka.

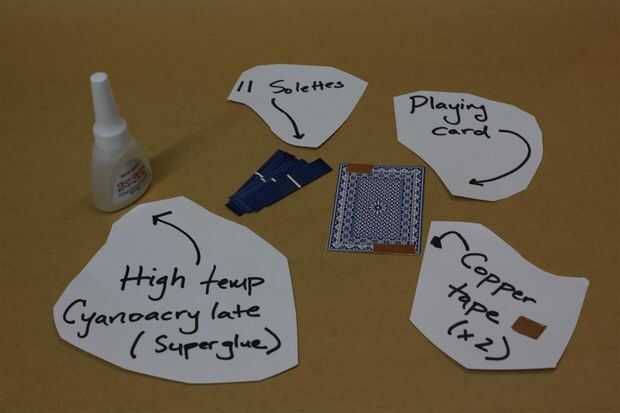

A la solettes: (+) la salida es el lado gris de la solette primer en su pila de Tejas. La salida de (-) de la serie conectada línea de tejas se puede ya sea en los corredores de tinta plata barra o blanco en la superficie azul de la solette final en tu stack, o mediante un solette "falso" que no produce electricidad pero solo sirve para hacer las conexiones de superficie superior a un vientre de solette. Este es el enfoque más fácil y limpio y vale la pena el sacrificio solette. Por lo tanto, ignorar lo que escribí en el párrafo anterior, necesita 11 solettes si usas uno como conductor básico.
Qué hacer:

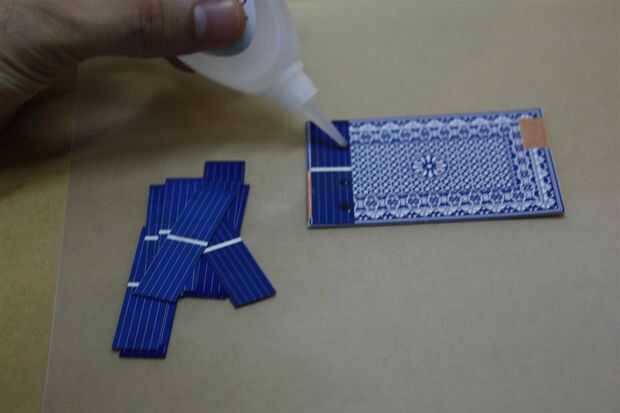

Unos toques de pegamento (otra vez, regular Crazyglue que worl, pero analiza a temperaturas de 80 ° C, por lo que te recomiendo utiliza cianocrilato temp alta disponible en el kit Solar de bolsillo o por Internet un número de lugares, incluyendo aquí), unos segundos de presión, y usted mismo tiene una conexión de serie solar! Repetir 11 veces.
