Paso 5: Construir el circuito, parte 2: la carga

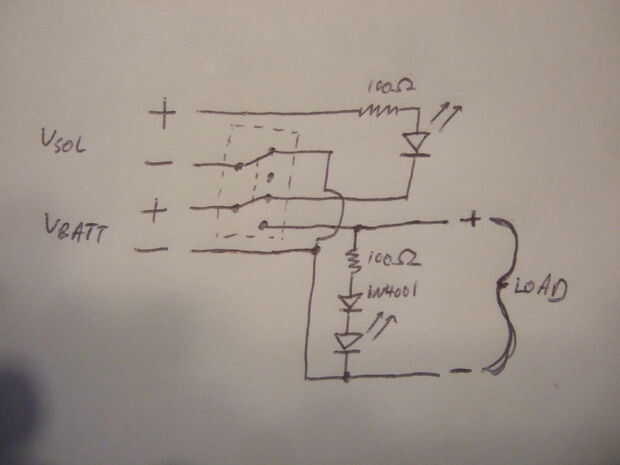

Aquí, he conectado por un diodo de bloqueo normal (1N4001 que ordené originalmente con las células solares) en serie con un LED para una luz de indicador de estado de carga. Puesto que la caída de tensión en el diodo es de 0,7 V, la caída de tensión total debe ser alrededor de 2.4-2.7V. Cuando la tensión de alimentación desciende por debajo de que nivel, no da suficiente potencial para manejar el LED, apagarlo. Así que cuando la luz se apaga, sabe su tiempo para dejar de usar los diferentes dispositivos que me he conseguido enganchado para arriba y empezar a recargar.

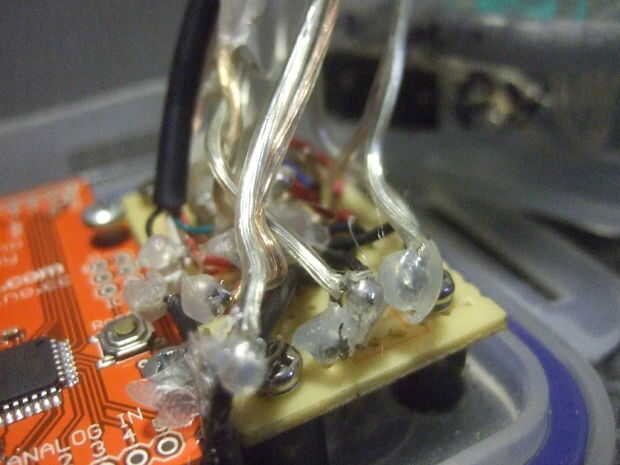

Una vez más, sucio, pero funciona.
Resistencias
Al usar LEDs, asegúrese de incluir un resistor con ellos, para que no queme. Incluso cuando están en paralelo, una resistencia debe ir con cada LED. Básicamente, desde resistencias resisten el flujo de corriente va aunque la parte del circuito que se encuentran, mayor valor de la resistencia especial, la menos corriente fluirá. Recuerde que V = IR.
En el caso del circuito de carga, queremos tanta corriente fluya a través a las baterías como sea posible, sin dañar el LED. 100 ohmios funcionarán.
Con el lado de carga del circuito, en teoría queremos una resistencia de mayor valor, en aras de mantener residuos corriente abajo a un mínimo. Sin embargo, aquí quiero para asegurarse de que la caída de tensión en el LED se queda en la zona de 2V, y dando una corriente más fuerte sería más obvio cuando el voltaje cae finalmente por debajo del umbral mínimo que queremos. Por lo que me has echado en una resistencia de 100 Ohm aquí también.
