Solar cargo funcionamiento LED con luz de freno intermitente para bicicletas (3 / 7 paso)

Paso 3: Modificación del módulo que destella

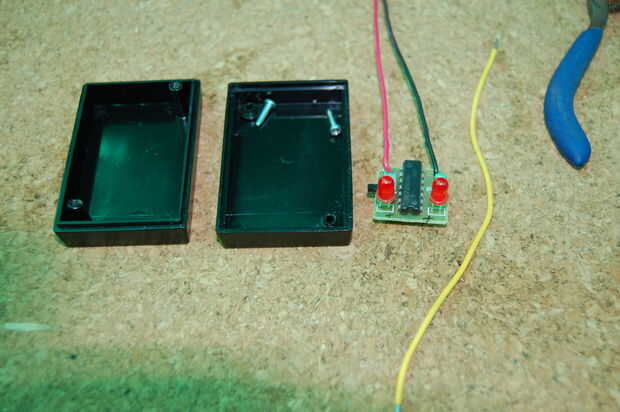

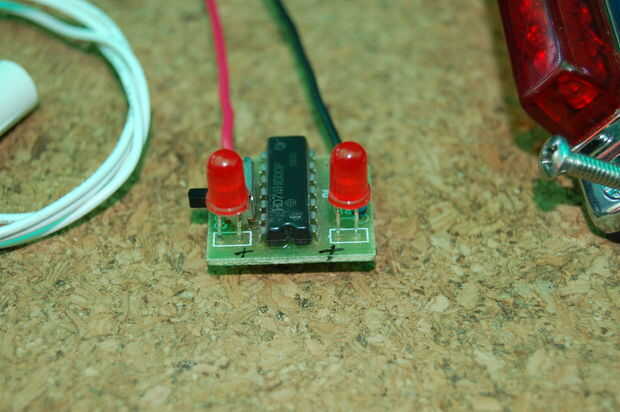

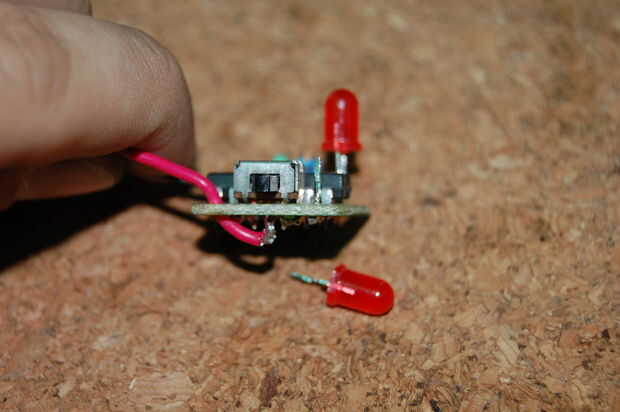

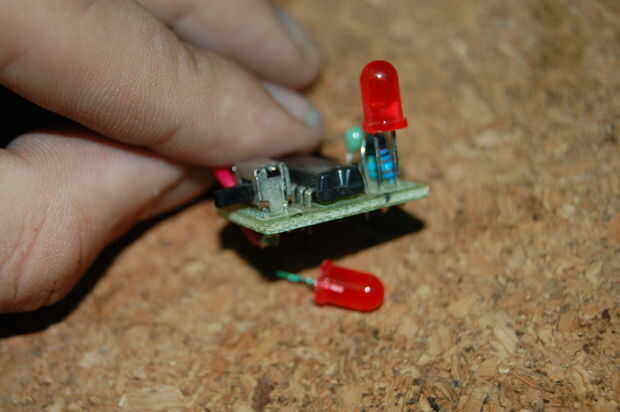

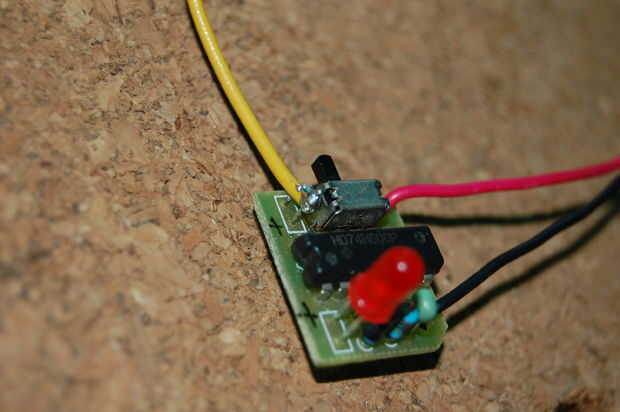

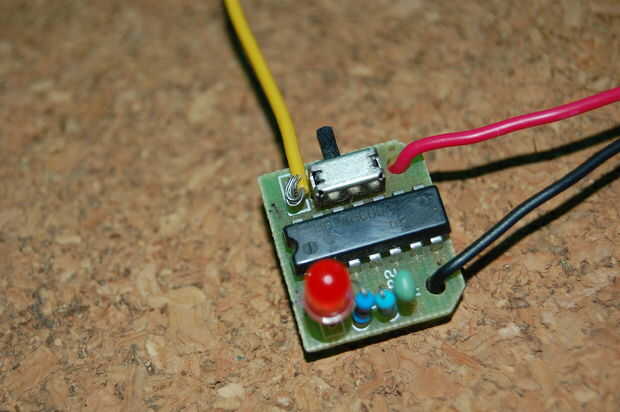

Después de soldar el kit LED parpadeante juntos y el circuito de prueba, soldado un cable de núcleo sólido rojo 20 calibre al positivo y un cable negro al negativo. Luego había cortado uno de los LED en la placa de circuito y había conectado a un cable amarillo soldando al ánodo positivo del LED que fue cortada.

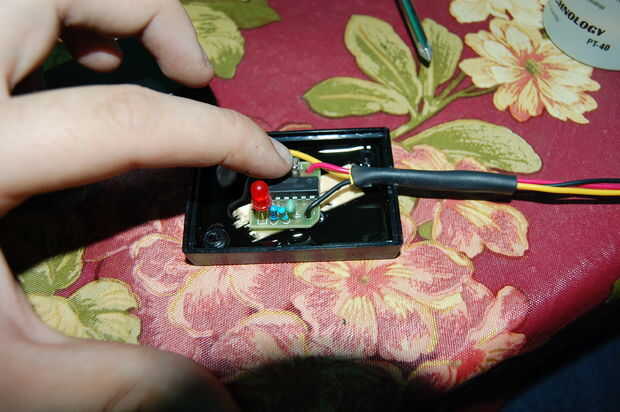

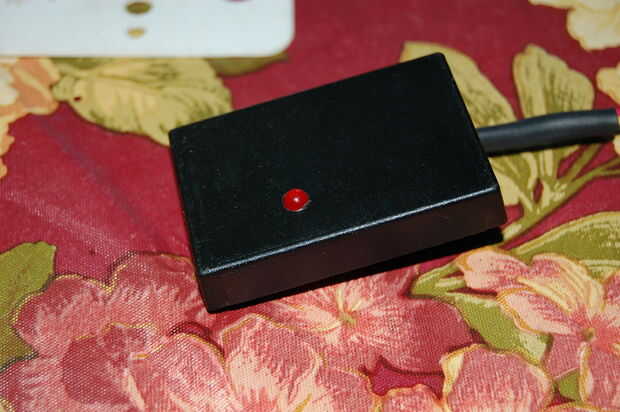

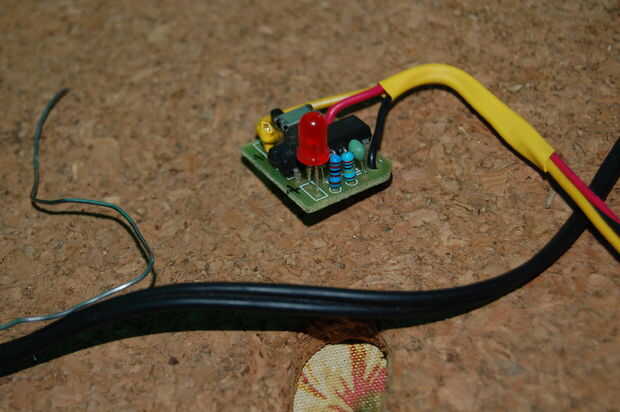

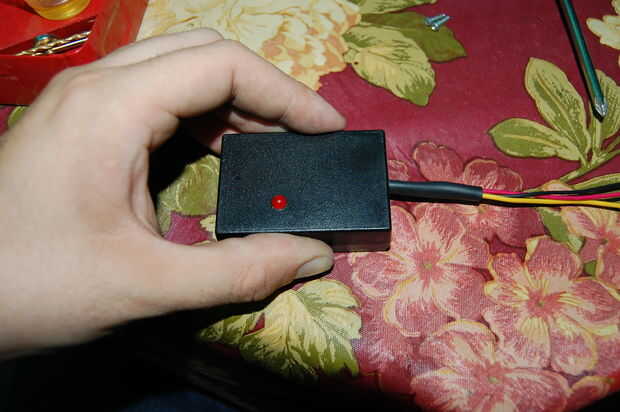

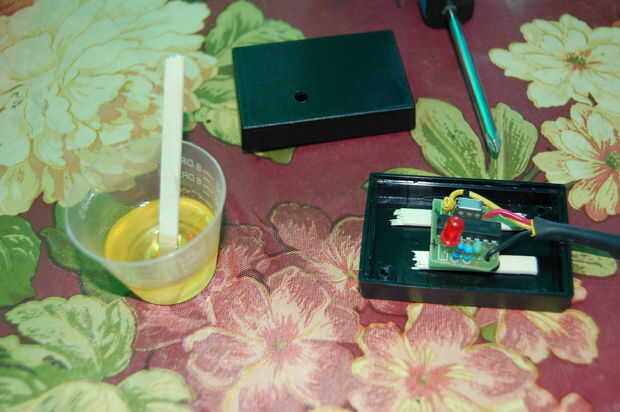

Después de soldar el cable amarillo, utilicé tubería encogible para cubrir a la combinación ánodo/alambre para que el ti no toca el cuerpo metálico del interruptor. Luego perforé un agujero el LED sigue enganchado a la Junta Directiva y un agujero para los cables se salen de la caja del proyecto. Usé la tubería encogible para mantener los cables juntos. Después de colocar la placa de circuito en el centro de la caja de proyecto, usé palillos de madera y epoxi para asegurar la placa en la parte inferior de la caja. Deje que el epóxico endurezca un poco antes de colocar la parte superior del proyecto en la parte inferior media para que el circuito estará en su posición final.
