Paso 3: Soldar los cables (Panel de módulo Step-up)
Asegúrese de dejar el alambre más largo en caso de que terminas de enrutamiento diferente del que originalmente se tiene, mejor tener largo que corto. También tenga cuidado cuando use el pegamento caliente, accidentalmente pegamento mi papel a mi escritorio y quema mis dedos. :(
Empezar con:

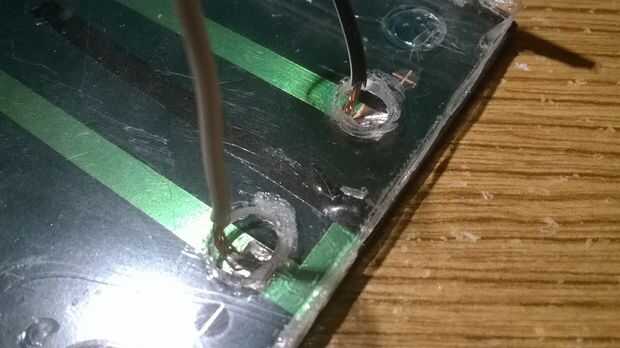

- La soldadura de su positivo desde el panel solar con el agujero en paso por módulo.

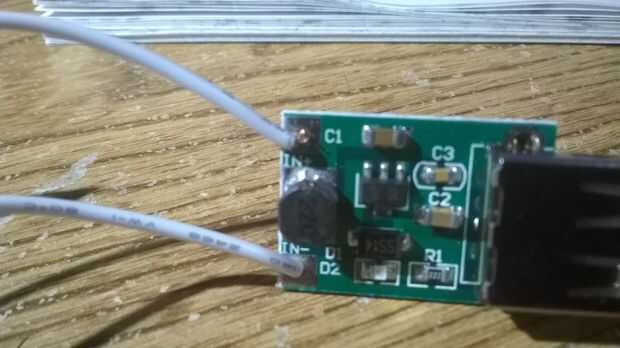

- Su negativa el conductor desde el panel solar del IN-agujero en el paso por el módulo de la soldadura.
- Pegamento caliente el paso hasta el módulo al lado cerca de la mitad del panel, con el USB hacia fuera.
Edición: Se ha señalado a mí que me estoy perdiendo un diodo para evitar reflujo de la electricidad. Enlace para comprar un diodo 1N914. A pesar de que su teléfono móvil todavía sólo las cargará, siempre es mejor prevenir que lamentar. Nuevos pasos con el diodo están por debajo de
Nuevos pasos:
- Su líder positivo desde el panel solar en el lado positivo del diodo (lado naranja) de la soldadura. Tuerza los alambres junto con el plomo de diodo antes de que la soldadura hacia abajo.
- Su extremo negativo (lado banda negra) del diodo y el agujero en el paso por el módulo de la soldadura.
- Su negativa el conductor desde el panel solar del IN-agujero en el paso por el módulo de la soldadura.
Pegamento caliente el paso hasta el módulo al lado cerca de la mitad del panel, con el USB hacia fuera.
Razón para dejar espacio arriba y abajo es poner el módulo de LCD doble USB PCB por encima de él y dejar espacio para las baterías.
Apenas como eso, la parte del cargador de panel solar de este proyecto de 2 en 1 ahora se hace y listo para utilizarse.
