Solar DS "Luz" renovado y mejorado (14 / 18 paso)

Paso 14: Unir los paneles y DS juntos!

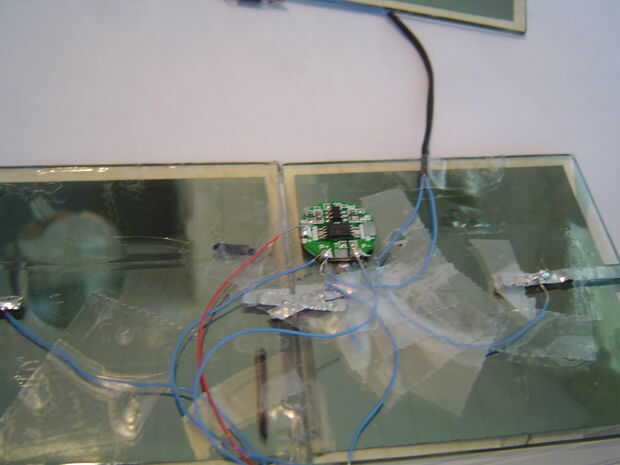

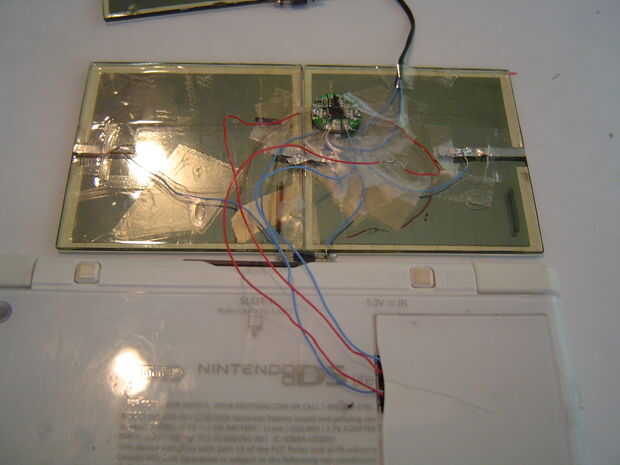

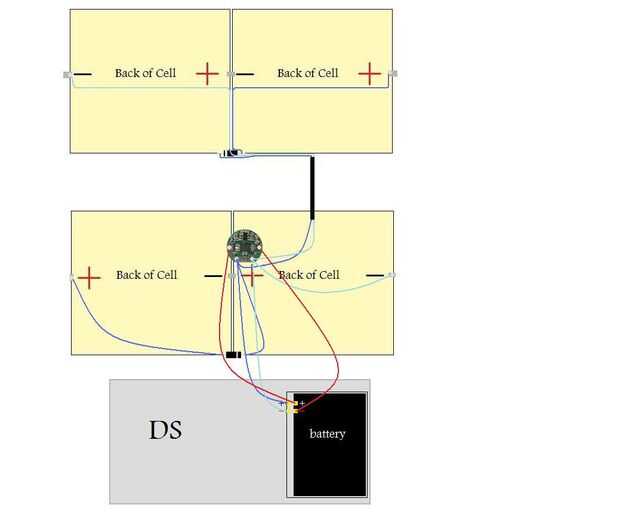

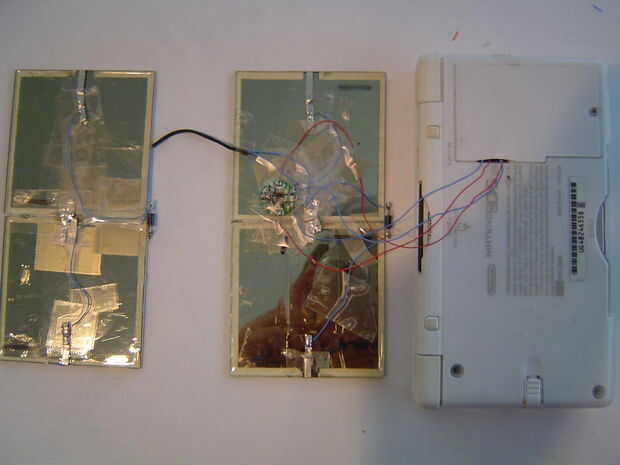

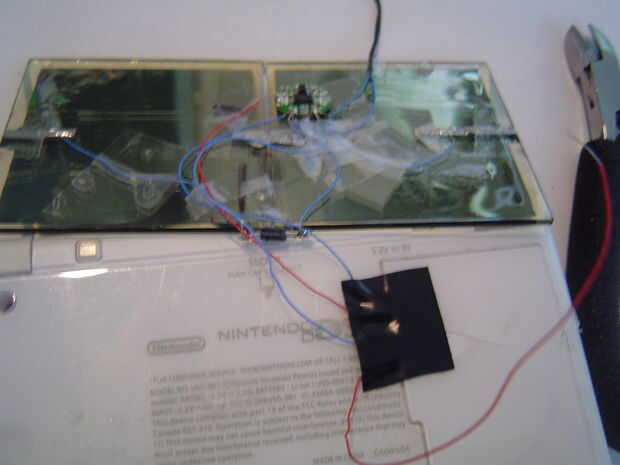

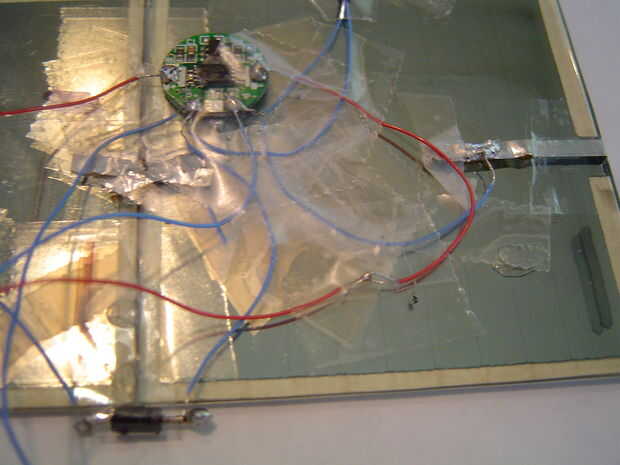

El DS y el panel inferior derecha al lado del otro y asegúrese de que los cables de la DS pueden alcanzar el chip. Solde el cable positivo de la DS (uno azul en la parte superior del compartimento para baterías) a P + en el chip. Debe ser el tercer cable está soldado a ese terminal. Luego tome el cable negativo de la DS (uno azul en la parte inferior del compartimento de pilas) y soldadura P-en el chip. Debe ser el tercer cable a soldar para que el terminal. Los cables de la cinta hacia abajo.

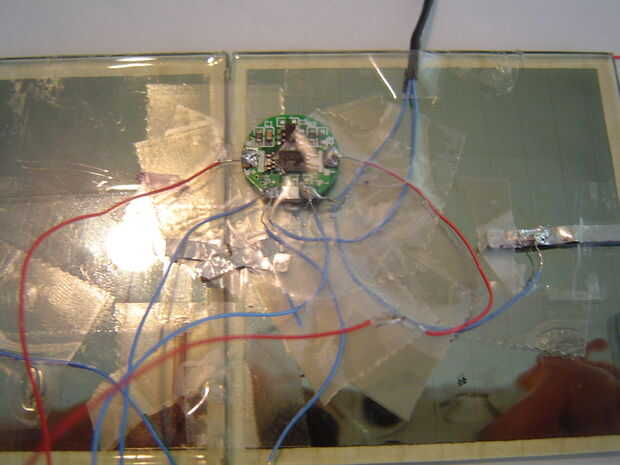

Tome el cable positivo de batería (uno rojo en la parte superior del compartimento de pilas) y soldadura a B + en el chip. Debe ser el único hilo en ese terminal. Ahora, antes de que suelde el cable negativo de la batería, pruébela con un multímetro para asegurarse que no haya cortocircuitos. Ajuste el multímetro para medir corriente, toque el positivo terminal B - en el chip y el terminal negativo al cable negativo de la batería. Tengo sobre.01 ma, porque la DS utiliza una pequeña cantidad de energía en modo de espera. Ahora hacer lo mismo con el ajuste de voltaje, y debe recibir unos 3 voltios. Esto significa que el poder es listo para fluir a través de la DS. Si cualquiera de las lecturas está apagado, verificar el cableado. Si les tienes, vaya.

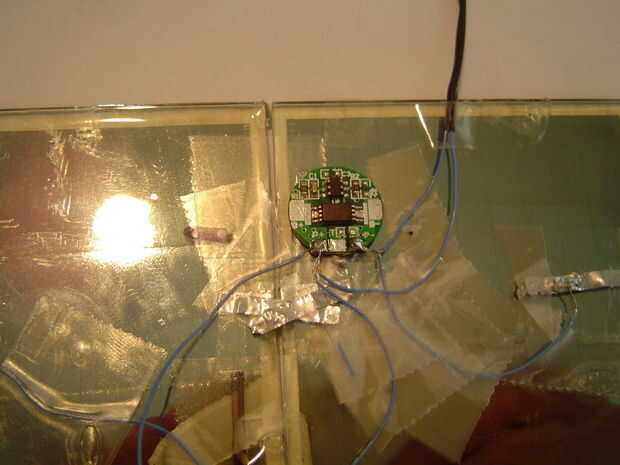

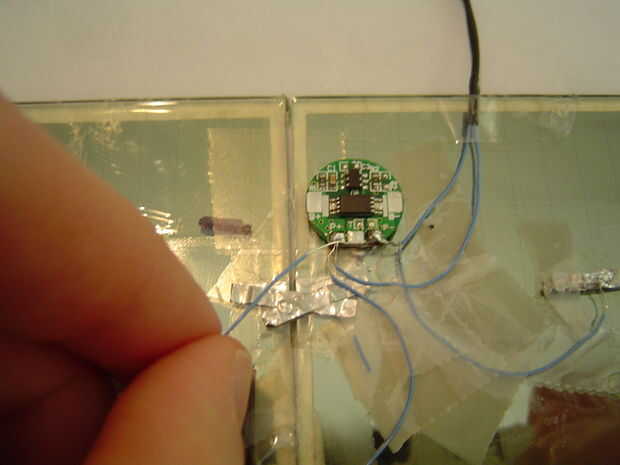

Tome el cable negativo de la batería y soldadura a B - en el chip. Debe ser el único hilo soldado a ese terminal.

Ahora estás listo para probarlo!
