Solar eléctrico humano accionado vehículo SHEPV

¿OK, entonces construir un solar powered bici eléctrica? Esta es mi historia:

Que todo comenzó cuando mi esposa y yo se movió de nuevo a Key West, FL. una vez que te salga siempre quiera volver.

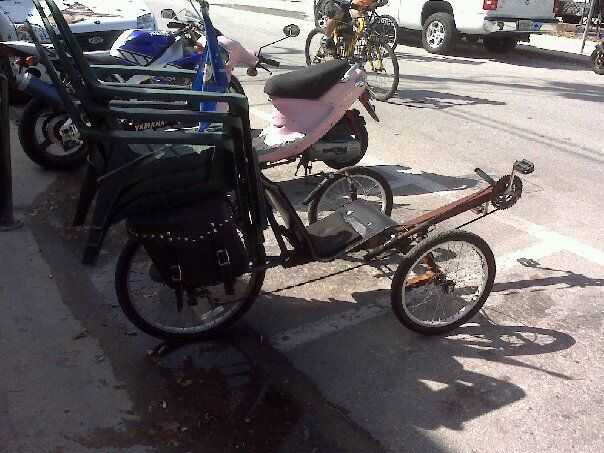

Puesto que nuestros trabajos son de menos de 1,5 millas de la casa (sin dejar de mencionar el aparcamiento complicado en el mejor.) parecía apropiado vender nuestro vehículo y usar bicicletas. Por supuesto viviendo en esta demanda de isla ser diferente o único y su vehículo debe reflejar! Para satisfacer esa demanda construido un trike recumbent de renacuajo (2 ruedas en el frente y uno en la espalda, el comercial Greenspeed inicio de versiones alrededor de $1200) todo de viejas bicicletas y una silla de mi cafetería de hoteles. Funcionó muy bien!
La desventaja de sudor pedaleando al trabajo la Casa Marina Resort exige mirar inteligente y olor fresco!
Siguiente paso motor eléctrico de la impulsión de Currie 450 watts. Saque la batería por la noche y cobran para arriba!
1 º evoloution!!!! Después de 6 meses del montar a caballo el marco había doblado soldadura mala y no construidos tubos de bicicleta para. Culpo a los tubos de la bici pero mi soldadura es fea mejor.

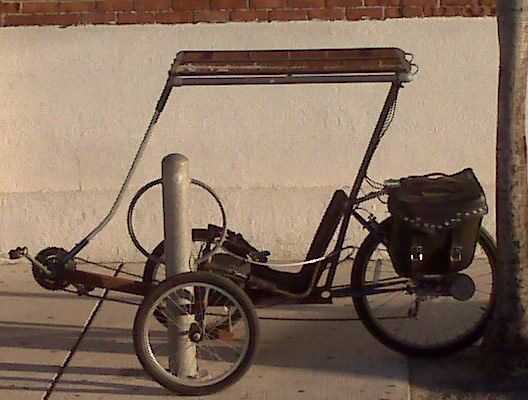

2 º evoloution!!!! Soldar encima de un chasis de acero de 2 x 2 pulgadas, luego soldar un extremo posterior de bicicleta estándar y añadir el motor de 26 pulgadas a la parte trasera, con dos nuevos 20 pulgadas BMX ruedas 14mm ejes y neumáticos de Kevlar. Oh sí tenía el peso extra a cambio de la batería estándar de Currie Ah 10 y añadir 2 17 Ah baterías. Me atrevo a decir que este diseño podría hacer un agujero en un coche!
Alquiler de apartamentos en Key West se debe mover de vez en cuando. Nuestro nuevo apartamento está por encima de un frente de tienda ni que decir tiene que un cable de extensión fuera del balcón no era una opción.

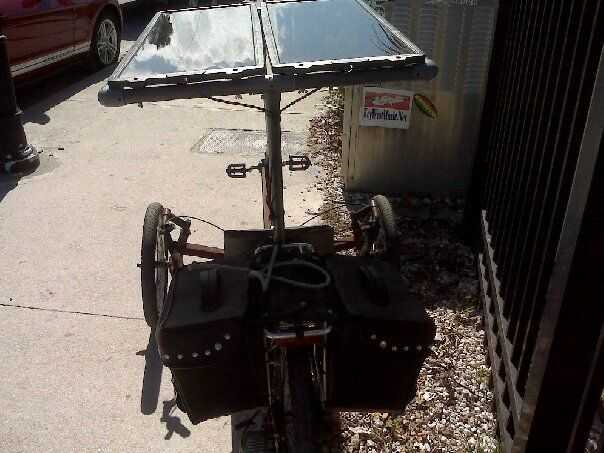

3 º evoloution! ¿Agregar paneles solares? ¡Por qué no! Dos paneles de sunforce 15 vatios! No funciona el motor (todavía) pero mantiene las pilas! 700 millas y 7 meses no he tenido que conecte a la red todavía!!!! Velocidad máxima de 16 km/h y de 14.

Material y herramientas necesarias:
2 bicicletas emparejados para piezas o 2 combinado dirección cabeza tubos, un marco de eje trasero de bicicleta corte al frente del conjunto biela pedal, 1 repuesto tubo biela pedal, piñón, manivela y por supuesto pedales.
1 tubo de 2.5x2.5 de la pipa (chasis principal)
1 tubo de 2 x 2 de pedal del tubo (Asamblea de brazo de manivela)
1 tubo de 1.5x1.5 de la pipa (barra transversal)
Ruedas de carga pesada BMX. Tengo 2 de 20 pulgadas en el frente y la impulsión eléctrica de Currie 26 pulgadas en la parte trasera. Hay un montón de diseños en la red que son diferentes, os animo a investigar y experimentar.
Kit motor de bicicleta eléctrica (rueda trasera)
Baterías para coincidir con el voltaje (tenga en cuenta más amperios horas más peso)
Paneles solares (más potencia mejor! Ajustado para el motor y el regulador voltaje ni que decir tiene que deben ajustar su diseño)
Regulador de carga (tiene que coincidir con el voltaje del motor, sistema de baterías y paneles solares)
Empate final y bola de articulaciones de las barras (tienda o McMaster-Carr tiene un sitio para todo tipo de piezas oscuras como esta).
Un asiento cómodo.

Soldador (arco, MIG, preferencia TIG)
Amoladora angular
Sierra de intercambio
Taladro
Prensa Driil (altamente recomendado)
Sierras para metal
Soldadura de hierro
Herramientas que prensan
Medidor de electricidad
Doblador de la pipa
medidor eléctrico de tensión.
Varios martillos y herramientas de destrucción (sobre todo prefiero el BFH9000)
Muchas bebidas heladas cuando se dibujo y planificación este diseño! (No utilizar el equipo mientras bebe!!!!)

También mantener alejados a los niños pequeños! Hay muchos objetos afilados y peligrosos! (No demasiado mencionar todo el loco te puede hacer durante el corte de la soldadura y esmerilado, quemarse etc...)
